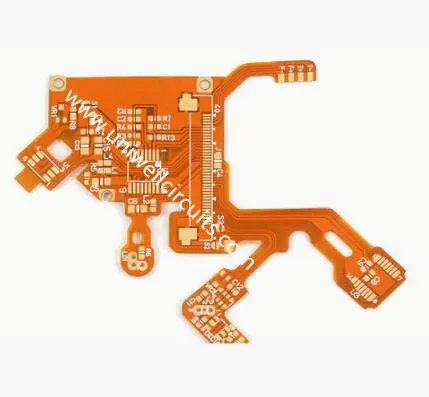

ENIG LCD Konnettur flex circuit board
1.Prodott jiddeskrivi
Parametri bażiċi:
Kategorija tal-prodott: bord artab b'diversi saffi
Struttura tal-materjal: kolla b'żewġ naħat + film li jkopru l-isfar ta 'telf baxx + (linja ramm + kolla + materjal tal-bażi polyimide b'medja ta' frekwenza għolja + kolla + linja tar-ram) +
Reżistenza: tgħawwiġ u stralċ ħielsa
Raġel: + / - 0.03 mm
Ħxuna: 0.15 mm
Rinfurzar: tisħiħ tal-folja ta 'l-azzar ta' 0.15 mm fuq quddiem u lura
Proċess ta 'manifattura: kisi tal-istann, kisi tal-plakek, saff tal-kisi, tip miksi bil-film, reżistenza
Trattament tal-wiċċ: ENIG (1 sa 2 microinches)
Width minimu tal-linja / spazju bejn il-linji: 0.06mm / 0.09mm
Applikazzjoni: Komponenti tal-Konnettur
Shenzhen OEM, manifattur fabbrika flex PCB circuit board magħmul apposta, UL ROHS pcb flex jagħmlu, bare flex PCB jagħmlu manifattur, bord OEM pcb flessibbli jagħmlu disinn, fpc konnettur flex cable, Għoli Preċiżjoni fornitur Shenzhen stampati fpc flex jagħmlu pcb flessibbli ..
2. Kapaċità tal-produzzjoni FPC
Nistgħu jipproduċu tipi kollha ta 'Flex PCB u jiksbu sodisfazzjon ta' 100% mill-klijenti tagħna!
Saffi: 20 (jinkludu 12-il saff)
Linja wideth / spazju (mil) fil-parti ta 'ġewwa: 3/3, 3.5 / 3.5
Il-proporzjon tal-aspett: 20: 1 (PTH); 1: 1 (blind vias)
Min. dijametru tat-toqba tat-titqib (mil): 6 (mekkaniku); 4 (laser)
Distanza mit-tħaffir għall-konduttur (mil): 6
Tolleranza għall-kontroll tal-impedenza (+/-): 10%
3.Vantaġġ għal kulħadd
• Rispons u twassil rapidu
• Irħas waqt li tkun ta 'kwalità tajba
• Irkaptu ta 'kwantità żgħira
• Kapaċità tal-manifattura ċċertifikata
4. Applikazzjoni tal-FPC:
1) Display, Notebook PC & Tablet PC, wiri Flat panel
2) Stampatur, Skaner, magna tal-FAX, Kopjatur
3) Robot, industrijali, proġettazzjoni, terminal Handy, Divertiment
4) L-elettronika tal-karozzi
5) Tagħmir AV, Tagħmir mediku, Strument ta 'kejl diġitali.
5. Tagħmir ta ' FPC
