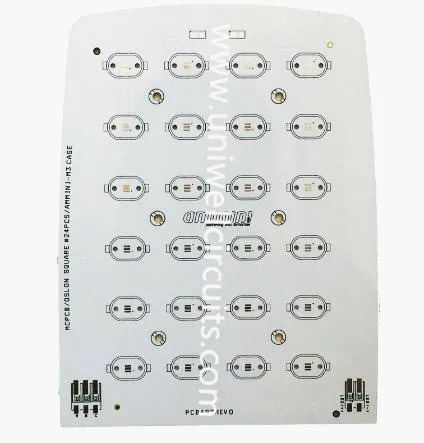

bord ta 'ċirkwit tal-aluminju b'żewġ dbabar
1.Produzzjoni tiddeskrivi
Dettalji għall-bord ta 'ċirkwit tal-aluminju b'żewġ naħat | |
Isem il-parti: | bord ta 'ċirkwit tal-aluminju b'żewġ dbabar |
Materjal ta 'bażi: | Laminat tal-bażi tal-aluminju |
Għadd ta 'saff: | Saff 2 |
Ħxuna tar-ram: | 1oz jew 35um |
Tlestija tal-ħxuna tal-bord: | 1.6mm |
Kulur tal-maskra tas-sald: | White Liquid Ritratt Mudellaskask Image (LPI) |
Kulur leġġendarju: | le |
Superfiċje: | OSP |
Profil: | CNC + V-CUT |
Konduttività termali: | 1.0W / mK |
Saff iżolat tal-vultaġġ tal-vultaġġ | ≥3KV |
Żona ta 'applikazzjoni: | Dawl LED |
Il-karatteristika taċ-ċirkwit tal-aluminju abbord
1) konduttività termika għolja
2) għandhom ritardant tal-fjammi eċċellenti
3) qawwa mekkanika għolja
4) stabbiltà dimensjonali
5) sink tas-sħana tajba ħafna
6) ilqugħ elettromanjetiku, eċċ.
2. Informazzjoni tal-kumpanija
Bħala produttur tal-PCB ibbażat fiċ-Ċina fuq żmien twil, Uniwell timmanifattura tipi differenti ta 'PCB, inkluż PCB b'ġenb wieħed, PCB b'ġenb doppju u PCB b'ħafna saffi, sa 32 saff. Prodotti diversi tagħna ta 'MCPCB, CEM-3 PCB, FR-4 PCB huma użati ħafna għal LED Lighting, provvista ta' enerġija, kejl, komunikazzjoni, elettronika oħra.
3. L-istorja
4.Għala għandha tagħżel Uniwell bħala l-fornitur tiegħek?
L-anqas għarfien --- Għarfien bażiku ta 'sottostrat tal-aluminju tal-LED.
Id-dissipazzjoni tas-sħana ta 'l-LED hija l-akbar uġigħ ta' ras għall-manifatturi LED. Id-dissipazzjoni ta 'sħana Il-pjanċa ta' l-aluminju LED hija tip ta 'provvista tas-sħana li twassal għal prefazju, LED għas-sħana, żona, prinċipalment magħmul minn ċirkuwitu tal-fojl tar-ram / trab taċ-ċeramika + polymer / pjanċa tal-aluminju. Is-sottostrat tad-dissipazzjoni tas-sħana għandu konduttività termali għolja, sikurezza, protezzjoni ambjentali u funzjonijiet oħra fl-applikazzjoni tal-industrija LED. Dan li ġej hu chengzhiyi circuit co., LTD. Daħħal is-sottostrat tal-aluminju LED b'informazzjoni tal-aluminju. Minħabba l-konduttività termali għolja u d-dissipazzjoni tas-sħana tal-aluminju, din tista 'tintuża biex tesporta s-sħana interna. Is-sottostrat tal-aluminju LED huwa pjanċa tar-ram komuni miksija bil-metall b'konduttività termali eċċellenti, insulazzjoni elettrika u proċessar mekkaniku. Meta tfassal, PCB qrib il-bażi ta 'l-aluminju, u mbagħad naqqas ir-reżistenza termika tal-kolla tal-mili.
Saff ta 'ċirkuwitu (jiġifieri, il-fojl tar-ram) ġeneralment permezz ta' ċirkwit stampat inċiżjoni, il-partijiet komponenti tal-konnessjoni reċiproka, ġeneralment, ħafna kurrenti li jġorru saff ta 'ċirkwiti jeħtieġu talenti, allura għandna nużaw fojl tar-ram oħxon, ħxuna normalment hija ta' 35 mikron sa 280 Mikroni; Insulazzjoni termali hija l-post tal-ħiliet ewlenin tal-pjanċa tal-aluminju tal-aluminju, ġeneralment tkun magħmula minn ċeramika speċjali li timla polimeru speċjali, reżistenza għal sħana żgħira, funzjonijiet viskuelastiċi eċċellenti, b'età termali, jistgħu jaċċettaw stress mekkaniku u termali.
Is-saff ta 'insulazzjoni termali tas-substrat tal-aluminju LED li jaħdem tajjeb huwa użat biex jagħmilha konduttività termali eċċellenti u insulazzjoni elettrika ta' qawwa għolja. Is-saff tal-metall huwa komponent ta 'appoġġ tal-pjanċa tal-aluminju LED, domanda b'konduttività termali għolja, normalment hija pjanċa tal-aluminju, ram (ram jista 'jipprovdi konduttività termika tajba ħafna), xieraq fit-tħaffir, ippanċjar u qtugħ u qtugħ ta' prattiċi bħall-ipproċessar mekkaniku. Id-dejta tal-PCB għandha l-vantaġġ li ma tkunx komparabbli ma 'dejta oħra. Elementi ta' enerġija adattati għal SMT. Mingħajr radjatur, il-volum jitnaqqas ħafna, l-effett tat-tkessiħ huwa eċċellenti, il-funzjoni ta 'insulazzjoni eċċellenti u l-funzjoni mekkanika.
