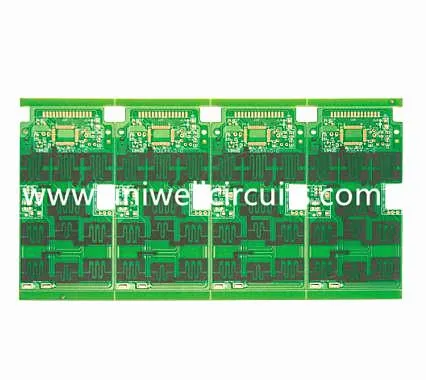

Ink PCB tal-karbonju tal-karbonju
1.Prodott jiddeskrivi
Isem: PCB tal-linka tal-karbonju ENIG
Materjal: FR - 4
Ħxuna tal-pjanċa: 1.4mm.
Wisa 'minimu tal-linja / distanza tal-linja: 2.0mm / 1.5mm.
Ftuħ minimu: 1.65mm.
Ħxuna tar-ram: 40um.
Trattament tal-wiċċ: ENIG
Grad ta 'ritardant tal-fjammi: 94v-o.
Uniwell Circuits Co., Ltd. ilha impenjata li tipprovdi turnkey PCB u servizz PCBA u servizz One-Stop EMS (servizzi tal-manifattura tal-elettronika) għal 10 snin. Bil professjonali tagħna fid-disinn elettroniku, manifattura PCB, assemblaġġ PCB u komponenti provenjenza / kitting BOM, nistgħu dejjem jipprovdu lill-klijenti tagħna l-PCB ta 'kwalità aħjar u bordijiet PCBA bi prezz baxx u ħin ta' twassir malajr.
2. Għaliex Uniwell?
1) Terminu ta 'kunsinna malajr u econimiku.
2) Ipprovdi prototip tal-PCB u PCBA, u servizzi abbord ta 'malajr medju u baxx.
3) Xiri tal-komponent, sors SMT u PCBA ta 'one-stop.
4) Ir-rispons tal-kwota ta 'sagħtejn, 24 siegħa ta' produzzjoni ta 'dawra mgħaġġla.
5) FR4 Kampjun ta 'saff doppju u 4-6 fi 48 siegħa.
U dejjem iżommu l-interess tiegħek:
* Akkwista prodott ta 'kwalità għolja.
* Ikseb prezz aktar baxx tal-prodott biex tokkupa s-suq mill-ordni online tagħna
* Is-servizz one stop tagħna jirrilaxxa l-enerġija tiegħek biex tiffoka fuq id-disinn u l-marketing.
* Niżżel sieħeb strateġiku fit-tul.
3.Wo aħna?
Uniwell Circuits Co, Ltd huwa manifattur professjonali ta 'PCB u PCBA u EMS (servizz tal-manifattura ta' l-elettronika) b'esperjenza ta 'kważi 10 snin fil-PCB Design & Layout, PCB Fabrication, PCB Assembly, PCBA Prototype, PCBA Test, Electronic Sourcing Parti u EMS għal tipi ta 'manifattura elettronika intelliġenti.
4. Twassil rapidu tal-PCB
Sabiex tissodisfa l-kmandi tal-klijenti, noffru servizz ta 'kunsinna veloċi, wieħed u doppju naħat f'24 siegħa, 4-6 saff fi 48 siegħa. Aħna wegħda li jaslu fil-ħin. Jekk għandek xi proġett urġenti, jekk jogħġbok, toqgħodx lura milli tikkuntattjana, aħna kuntenti li ngħinuk.
Saffi | Dawwar malajr | Ordni tal-kampjun | Ordni tal-massa |
waħda | 24 siegħa | 3 ijiem tax-xogħol | 7 ijiem tax-xogħol |
doppju | 24 siegħa | 4 ijiem tax-xogħol | 7 ijiem tax-xogħol |
4-6layer | 48 siegħa | 5-6 ijiem tax-xogħol | 10 ijiem tax-xogħol |
8-12layer | 120 siegħa | 7-9 ijiem ta 'xogħol | 15-il jum tax-xogħol |
Ibbażat fuq il-FR-4, Eskludi l-ħin tal-produzzjoni tal-materjal | |||
5.L-għarfien żgħir
Id-disinn tal-PCB jirreferi għat-tqassim taċ-ċirkwit permezz tal-prinċipju tad-disinn li jiġbed biex jipproduċi l-bord taċ-ċirkwit bl-inqas spiża possibbli. Fl-imgħoddi, normalment jiddependi fuq għodda speċjali għaljin biex jitlesta, iżda issa, b'għodda b'xejn ta 'prestazzjoni għolja, bħal DesignSpark PCB, u l-popolarità dejjem tikber tal-mudell tad-disinn, jħaffu bil-kbir id-disinn tad-disinjatur tal-PCB.
Minkejja l-persunal tad-disinn ta 'l-inġinerija jafu, skema ta' disinn perfetta hija l-aħjar mod biex jiġu evitati problemi, iżda għadu ħela ta 'ħin u ħela ta' flus, fl-istess ħin, tieħu soluzzjoni temporanja. Pereżempju, jekk fl-ittestjar tal-kompatibilità elettromanjetika (EMC) nstab li l-problema, se tikkawża ħafna spejjeż, u anke meħtieġa biex taġġusta l-iskema tad-disinn oriġinali u tagħmel, u dan jieħu xhur.
It-tqassim huwa wieħed mill-ewwel problemi li jiffaċċjaw id-disinjaturi. Il-problema tiddependi fuq parti mit-tfassil, u xi mezzi jeħtieġ li jiġu stabbiliti abbażi ta 'kunsiderazzjonijiet loġiċi. Madankollu, wieħed għandu jinnota li komponenti li huma sensittivi għat-temperatura, bħal sensors , għandhom jiġu stabbiliti barra mill-komponenti li jiġġeneraw is-sħana, inklużi l-converters tal-qawwa. Għal varjetà ta 'disinn tal-provvista tal-enerġija, 12 v u 15 v konvertitur tal-provvista tal-enerġija, jistgħu jiġu stabbiliti rispettivament f'pożizzjoni differenti tal-bord taċ-ċirkwit, għaliex jipproduċu sħana u elettroniċi il-ħsejjes jaffettwaw l-affidabilità u l-prestazzjoni ta 'komponenti oħra u bordijiet ta' ċirkuwiti.
Dawn il-komponenti jaffettwaw il-proprjetajiet elettromanjetiċi tad-disinn taċ-ċirkwit, mhux biss għall-prestazzjoni tal-bord taċ-ċirkwit u l-konsum tal-enerġija huwa importanti ħafna, għax l-ekonomija taċ-ċirkwit ġġib ukoll influwenza kbira, għalhekk it-tagħmir PCB kollu mibjugħ fl-Ewropa għandu jkollu CE marka, biex tipprova li mhux se tikkawża interferenza għal sistemi oħra. Madankollu, dan normalment huwa biss f'termini ta 'provvista ta' enerġija, u hemm ħafna mezzi li jarmu l-ħoss, bħal konvertituri dc-dc u converters ta 'data b'veloċità għolja. difetti fit-tfassil tal-bord taċ-ċirkwit, dawn il-ħsejjes jistgħu jinqabdu minn kanali u jiġu rradjati bħala antenni żgħar, li jwasslu għal anomalija tal-ħoss u tal-frekwenza.
Soluzzjoni:
Fil-proċess tad-disinn ta 'bord ta' ċirkuwitu stampat (PCB), jistgħu jiġu adottati ħafna metodi differenti biex isolvu diversi problemi. Għandu l-aġġustament tal-iskema tad-disinn innifsu, bħal aġġustament tat-tqassim tal-linja u tnaqqis tal-ħoss; Metodi ta 'tqassim tal-bord ta' ċirkwit. L-elementi tad-disinn jistgħu jiġu installati awtomatikament permezz tal-għodda ta 'tqassim, imma jekk tista' taġġusta b'mod manwali it-tqassim awtomatiku, tgħin ittejjeb il-kwalità tad-disinn tal-bord taċ-ċirkwit. Permezz ta 'din il-miżura, ir- id-dokumenti tekniċi biex jiżguraw li d-disinn tal-bord ta 'ċirkwit jista' jissodisfa r-rekwiżiti tal-manifatturi tal-PCB.
Is-separazzjoni tal-bordijiet differenti taċ-ċirkwiti tista 'tnaqqas il-kapaċitanza assoċjata, iżda dan iżid in-numru ta' saffi fuq il-bord taċ-ċirkwit, u b'hekk iżid l-ispiża u jġib aktar toqob fit-toqba. Għalkemm sistema ortogonali ta 'provvista ta' daqs fiżiku, iżda jista 'jkollu pjan ta' art PCB doppju fl-utilità, inaqqas b'mod effettiv il-kapaċità elettrika u l-kumplessità tal-manifattura tal-bord taċ-ċirkwit.
Inklużi l-għodda tad-disinn tal-PCS DesignSpark, fil-bidu tad-disinn, jistgħu jgħinu lill-inġiniera jsolvu ħafna problemi, disinn ta 'inġinerija, madankollu, riċerkaturi għadhom jeħtieġu li d-domanda tad-disinn għal bord ta' ċirkwit stampat (PCB) ikollha fehim sħiħ. Persuna editorjali tal-bord ta 'ċirkuwiti stampati (PCB), fil-bidu tad-disinn, jeħtieġu saffi ta' bordijiet ta 'ċirkuwiti, pereżempju, bord b'ċirkwit doppju, ikollok bżonn li jkollhom pjan terren u saff ta' provvista ta 'enerġija, żewġ saff abbord indipendenti. It-teknoloġija hija utli biex tgħin lil disinjaturi jqattgħu aktar ħin, biex ifasslu t-tqassim taż-żona tat-tagħmir, pereżempju jekk it-tagħmir tal-provvista tal-enerġija u linji tas-sinjali sensittivi jew iż-żona tat-temperatura ogħla jkunu viċin wisq, joħolqu ħafna problemi. il-linja tas-sinjal tista 'wkoll twassal awtomatikament għall-wajers, tevita l-okkorrenza tal-biċċa l-kbira tal-mistoqsijiet fl-istess ħin, madankollu, tanalizza ż-żoni b'riskju għoli u tħaddim manwali, tgħin biex ittejjeb ħafna l-kwalità taċ- Disinn tal-bord tal-abbord (PCB), ittejjeb il-profittabilità, tiswa l-ispiża globali aktar baxxa.
L-iskoperta tar-regola tad-disinn hija wkoll għodda b'saħħitha ħafna li tista 'tintuża biex tiskopri ċirkwiti u tiżgura li d-distanza bejn il-linji mhix viċin wisq, u tirriżulta fi qligħ qasir. Madankollu, disinn ġenerali għad għandu valur ekonomiku għoli. L-għodda ta' tista 'tintuża wkoll biex tiskopri u taġġusta s-saff ta' l-enerġija u s-saff ta 'l-art biex tevita li tipproduċi reġjuni kbar tal-kapaċitaturi assoċjati
L-għodod ta 'hawn fuq se jgħinu wkoll lil Gerber u lil Excellon, li jgħinuhom jipproduċu d-disinn finali tal-prodott, u jaħdmu fuq linji u bordijiet ta' ċirkuwiti, kif ukoll permezz ta 'tħaffir għal toqob. B'dan il-mod, id-dokumenti tekniċi huma marbuta mill-qrib mal- .
Konklużjoni:
Għandhom jiġu kkunsidrati ħafna problemi fil-proċess tad-disinn tal-PCB, u l-għodod inklużi DesignSpark PCB jistgħu jittrattaw b'mod effettiv il-biċċa l-kbira tal-problemi. Permezz ta 'xi wħud mill-linji gwida dwar l-aħjar prattika, persunal ta' disinn ta 'inġinerija jista' jnaqqas l-ispejjeż b'mod effettiv, itejjeb l- bord ta 'ċirkwit, fl-istess ħin jissodisfa r-rekwiżiti tal-ispeċifikazzjonijiet tas-sistema, bi prezz relattivament baxx ta' ċertifikazzjoni tas-sistema tad-deflessjoni, sabiex jiġu evitati aktar problemi.
