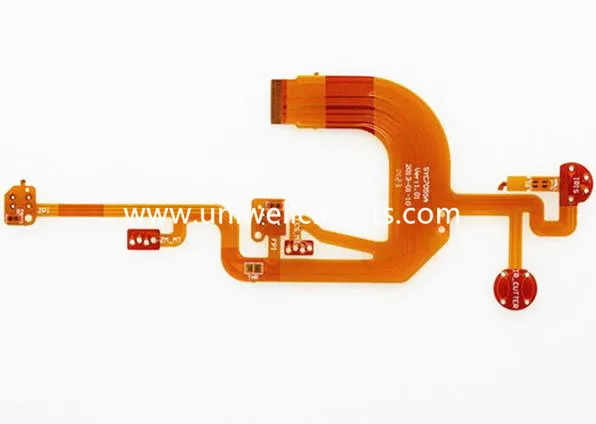

Osp Scanner Flex PCB
1.Prodott jiddeskrivi
Speċifikazzjoni
saff: 1
Ħxuna: 0.13 mm
Materjal: 1OZ għandu rolling adeżiv
Ħxuna tar-ram: 1 oz
Trattament tal-wiċċ: kisi tad-deheb
Width minimu tal-linja / spazju bejn il-linji: 0.1mm / 0.095mm
Ħxuna ta 'rinfurzar FR4: 0.5mm
Skaner, uża teknoloġija opto-elettronika u proċessar diġitali biex tikkonverti grafika jew informazzjoni ta 'immaġini għal sinjali diġitali b'mod skanjar. Ir-raġuni għaliex tista 'taħdem hija l-FPC ta' kwalità għolja. L-iskaners ta 'Uniwell jkopru bosta fajls, uffiċċji, sptarijiet, tagħlim eċċ. Minħabba li l-prodotti tal-FPC huma ta 'kwalità għolja, ħajja twila. Kumpanija tagħna tirbaħ reputazzjoni tajba.
Folja teknoloġika 2.FPC:
Saffi: 20 (jinkludu 12-il saff)
Linja wideth / spazju (mil) fil-parti ta 'ġewwa: 3/3, 3.5 / 3.5
Il-proporzjon tal-aspett: 20: 1 (PTH); 1: 1 (blind vias)
Min. dijametru tat-toqba tat-titqib (mil): 6 (mekkaniku); 4 (laser)
Distanza mit-tħaffir għall-konduttur (mil): 6
Tolleranza għall-kontroll tal-impedenza (+/-): 10%
3. Applikazzjoni tal-FPC
L-FPC jidher l-aktar f'prodotti elettroniċi bħall-mowbajl, Kompjuter, Laptop, Stampatur, Skaner, Faks, Kopjatur, DVD, Kamera diġitali, Notebook, Tablet PC. Matul is-snin ta 'produzzjoni, Uniwell diġà kiseb suċċess kbir fost il-fornituri tal-FPC.
4.Il-ftit għarfien --- teknika ta 'żarmar ta' komponenti ta 'saffi fuq PCB
Teknika ta 'żarmar ta' komponenti ta 'saffi fuq PCB
Il-komponenti tal-folja fuq il-bord taċ-ċirkwit stampat (PCB) huma mikro komponenti ġodda mingħajr ċomb jew ċomb qasir. Huma mmuntati direttament fuq il-bord taċ-ċirkwit stampat u huma tagħmir speċjali għat-teknoloġija tal-assemblaġġ tal-wiċċ. Il-komponenti tal-saffi għandhom il-vantaġġi ta 'daqs żgħir, piż ħafif, densità għolja ta' installazzjoni, affidabilità għolja, reżistenza b'saħħitha ta 'vibrazzjoni, kapaċità ta 'interferenza u l-bqija. Fil-preżent, ġie użat ħafna f'tagħmir tal-kompjuter, apparat ta' komunikazzjoni mobbli, magna integrata bil-vidjo, VCD ta 'frekwenza għolja bi TV color u prodotti oħra, żvilupp rapidu.
Il-komponenti tal-laqx użati komunement huma:
(1) reżistenza għall-flake
(2) kapaċitatur taċ-ċippa
(3) Inductor tal-folja
(4) dijal taċ-chip
(5) Triode tal-fwawar
(6) Ċirkwit integrat taċ-ċippa żgħir eċċ.
Dawn il-komponenti dgħajfin huma żgħar ħafna fid-daqs, biża 'ta' sħana u mess, u xi wħud minn saqajn taċ-ċomb huma wisq biex jinqatgħu, u dan iġib diffikultajiet kbar għall-manutenzjoni. Għalhekk, il-metodu ta 'żarmar xjentifiku huwa importanti ħafna.
1. Metodu ta 'l-assorbiment tar-ram tan-najlon
Ħjut tar-ram li jassorbu l-landa huma minsuġa minn ċinturin tal-malji tal-wajer tar-ram fin jistgħu jintużaw ukoll bħala wajer tal-metall tal-kejbil li jipproteġi jew sostituzzjoni tal-wajer b'ħafna strixxi. Meta tuża, il-wajer tal-malja huwa mgħotti bil-pinnijiet multipli, miksija b'fluss ta ' issaldjar tal-ħadid, u jinġibed bil-wajer, u l-istann fuq kull sieq jiġi adsorbit mill-wajer. Mitfi l-wajer imwaħħal mal-istann u irrepetih bosta drabi, naqqas gradwalment l-ammont tal-istann fuq il-pin sakemm il-pin ikun separat mill- bord stampat.
2. Metodu tat-tindif tat-tidwib
Meta l-element multipod jissaħħan minn ħadid issaldjar antistatiku, il-istann jista 'jitnaddaf b'xuttun jew brush taż-żejt, brush taż-żebgħa u l-bqija, u l-komponenti jistgħu jitneħħew malajr. Wara li jitneħħew il-komponenti, PCB għandu jitnaddaf fil-ħin biex jipprevjeni short circuit ta 'partijiet oħra kkawżati minn landa residwa.
3.Il-metodu tal-ġbid tal-leħen
Dan il-metodu huwa adattat biex jiżżarma ċ-ċirkuwiti integrati taċ-ċipps. B'wajer tal-lakka ta 'ħxuna xierqa u ċerta qawwa, titqib mill-ispazju intern tal-pin taċ-ċirkwit integrat, tarf wieħed tal-wajer imżejjen ikun imwaħħal f'pożizzjoni adattata, l-ieħor It-tarf jinżamm bl-idejn, u meta l-istann jinħall, Iġbed il-wajer tal-wajer enamel "maqtugħ" ġonta tal-istann, pin tal-ċirkwit integrat u separazzjoni stampata tal-bord.
4. Metodu tad-distakk għall-apparat għall-irdigħ tal-landa
L-assorbituri tal-landa għandhom assorbenti ordinarji tal-landa u l-ħadid tal-issaldjar tal-landa żewġ tipi. Meta jintuża l-assorbatur ordinarju tal-landa, il-virga tal-pistun tal-assorbent tal-landa hija ppressata 'l isfel. Meta l-ġonta tal-issaldjar tal-biċċa żarmata tiġi mdewba mill-ħadid issaldatur elettriku, iż-żennuna tal-ġbid tal-assorbent tal-landa hija ppressata kontra l-punt tat-tidwib u l-buttuna tar-rilaxx tal-assorbent tal-landa hija ppressata, u l-landa tinħela titlaq waqt li l-pistun Il-virga ta 'l-assorbent tal-landa qiegħda lura. Irrepeti diversi drabi, tista' tiġi sseparata mill-PCB. Il-ħadid tal-issaldjar tal-landa huwa għodda speċjali li tassorbi landa li tiġbor l-assorbatur ordinarju tal-landa u l-ħadid issaldjar elettriku, u l-użu tiegħu huwa l-istess bħal dak ta ' l-assorbatur tal-landa ordinarju. Għandha tingħata attenzjoni lill-anti-statiku waqt it-tisħin lokali, il-qawwa tal-ħadid issaldatur u d-daqs tar-ras tal-ħadid għandhom ikunu xierqa.
