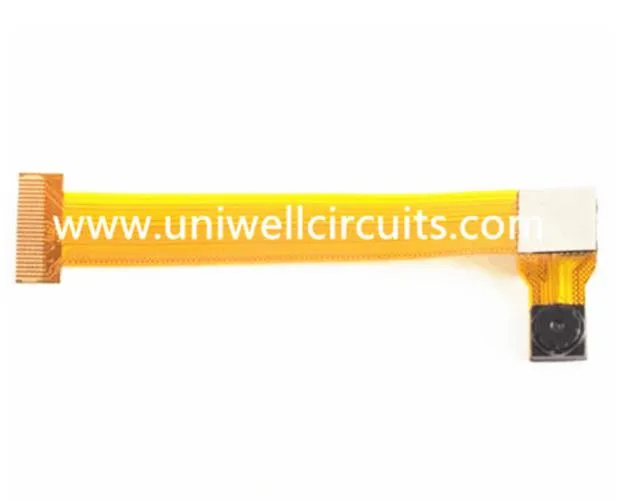

PCB flessibbli b'ġentilezza doppja għal laptop
1.Prodott jiddeskrivi
Speċifikazzjoni
Isem: PCB flessibbli b'żewġ dbub għal laptop
saffi: 2
Ħxuna: 0.12 mm
Materjal: materjal elettrolitiku b'ħafna naħat mingħajr kolla.
Ħxuna tar-ram: 1/2 OZ
Trattament tal-wiċċ: immersjoni ta '1 microinch.
Wisa 'minimu tal-linja / distanza tal-linja: 0.15mm / 0.075mm.
Ħxuna ta 'rinfurzar FR4: 0.3mm.
Applikazzjoni: laptop
Ċirkuwiti stampati flessibbli joffru firxa wiesgħa ta 'soluzzjonijiet ta' interkonnessjoni fiżika u elettrika li ma jistgħux jinkisbu b'soluzzjonijiet riġidi ta 'bord ta' ċirkwit stampat. B'10 snin ta 'esperjenza fil-produzzjoni tal-massa, Uniwell hija mexxejja tal-industrija fil-konverżjoni tal-materjali, il-fabbrikazzjoni u assemblaġġ tal-komponenti għal ċirkuwiti stampati flessibbli.
2. Il-fornituri tagħna
Għandna sħubija fit-tul ma 'fornituri tad-dinja ta' l-ogħla klassi.
Żviluppa relazzjonijiet qawwija tal-fornitur billi tikkomunika b'mod ċar il-ħtiġijiet u l-aspettattivi tagħna. Involvi l-fornitur fil-filosofija ta 'kwalità tagħna u nipparteċipa b'mod konġunt f'evalwazzjoni ta' prodott u proċess ġdid.
3. Applikazzjoni
Iċ-ċirkwiti flessibbli tal-maġġoranza huma strutturi tal-wajers passivi li jintużaw biex jgħaqqdu komponenti elettroniċi bħal reżisters, capacitors, ċirkwiti integrati, u bħalhom, għalkemm xi wħud jintużaw sempliċement biex jagħmlu interkonnessjonijiet bejn immuntar elettroniku ieħor ukoll direttament jew permezz ta 'konnetturi. Fil-qasam tal-karozzi, ċirkwiti flessibbli huma wżati fil-pannelli ta 'l-apparat, kontrolli ta' taħt il-kappa, ċirkuwiti li għandhom jiġu koperti fi ħdan il-headliner tal-kabina, u f'sistemi ABS.
L-anqas għarfien --- Strutturi ta 'ċirkwiti flessibbli
Hemm ftit kostruzzjonijiet fundamentali ta 'bordijiet ta' ċirkwiti flessibbli, iżda hemm varjazzjoni importanti bejn it-tipi differenti ta 'kundizzjonijiet fil-produzzjoni tagħhom. Wara hija evalwazzjoni tal-aktar tipi ġenerali ta 'kostruzzjonijiet ta' bordijiet ta 'ċirkwiti flessibbli.
Ċirkwiti flessibbli fuq naħa waħda
Ċirkuwiti flessibbli b'ġenila waħda fihom saff wieħed ta 'konduttur ippreparat jew ta' metall jew konduttur (metall mimli) polimeru fuq film dielettriku flessibbli. Il-karatteristiċi tal-eżekuzzjoni tal-komponent huma disponibbli biss minn naħa waħda. Jistgħu jinħolqu toqob (imtaqqbin jew bil-lejżer) fil-film tal-bażi biex jippermettu li l-komponent iwassal jgħaddi matul l-interkonnessjoni, ġeneralment billi ssaldja. Ċirkwiti flex flex sided jistgħu jiġu fabbrikati bi jew mingħajr tali kisi protettiv bħala kopertura saffi jew kopertura coat, madankollu l-użu ta 'kisi protettiv fuq iċ-ċirkuwiti huwa l-aktar prattika komuni.
L-implimentazzjoni ta 'apparati mmuntati fuq il-wiċċ fuq films kondutturi mibruma ppermettew il-manifattura ta' Films LED apparenti, li jintużaw fil-Ħġieġ LED imma barra minn hekk f'komposti tal-karozzi flessibbli tad-dawl.
Ċirkwiti flessibbli bi naħat
Il-bordijiet ta 'ċirkwiti flex bi dbiel huma ċirkuwiti flex għandhom żewġ saffi kondutturi. Ċirkuwiti flex Thesis jistgħu jkunu fabbrikati bi jew mingħajr toqob indurati, għalkemm il-varjazzjoni ta 'toqob imxewwek hija ħafna aktar ġenerali. Meta jinbena mingħajr plated permezz tal-toqob u l-karatteristiċi ta 'assoċjazzjoni huma aċċess minn naħa waħda biss, iċ-ċirkwit huwa definit bħala "Tip-5" skont il-kundizzjoni militari.
Mhuwiex prattika ġenerali, iżda hija għażla, terminazzjonijiet għal apparat elettroniku huma pprovduti fuq iż-żewġ naħat taċ-ċirkwit, u b'hekk jippermettu li l-apparat jitqiegħed fuq kull naħa. Jiddependi fuq in-neċessitajiet tad-disinn, ċirkuwiti flex b'żewġ faċċati jistgħu jiġu fabbrikati b'saffi ta 'kopertura li jipproteġu f'wieħed, it-tnejn jew la x-naħa taċ-ċirkwit lest, iżda huma l-aktar iffurmati frekwentement bil-saff protettiv fuq iż-żewġ naħat. Benefiċċju ewlieni ta 'dan it-tip ta' sottostrat huwa li jippermetti li l-konnessjonijiet jinqalgħu jiġu ppreparati faċilment. Ħafna ċirkwiti b'ġenb wieħed jinbnew fuq sottostrat b'żewġ naħat immedjatament peress li għandhom waħda miż-żewġ konnessjonijiet bejn il-partijiet.
Ċirkuwiti flessibbli miksija
Ċirkuwiti flex splurjati huma separazzjoni ġdida ta 'strutturi tipiċi ta' ċirkwiti flessibbli. Il-proċedura żviluppata tinvolvi metodu ta 'inċiżjoni multi-pass b'ċirkwit partikolari li jagħti ċirkuwitu flessibbli li jkun spiċċa l-kondutturi tar-ram fejn il-ħxuna tal-konduttur tvarja f'ħafna postijiet tul it-tul tagħhom. (jiġifieri l-kondutturi huma rqaq f'żoni flessibbli u ħxuna fil-punti ta 'interkonnessjoni).
Ċirkwiti flessibbli b'ħafna saffi
Iċ-ċirkuwiti Flex għandhom tliet saffi jew addizzjonali ta 'kondutturi huma magħrufa bħala ċirkuwiti flex b'ċirkuwitu. Normalment is-saffi huma interkonnessi permezz ta 'toqob imxewwek, għalkemm din mhix kondizzjoni tad-definizzjoni minħabba li huwa probabbli li jiġu pprovduti fetħiet biex ikollhom aċċess għal karatteristiċi ta' livell ta 'ċirkwit aktar baxx. Is-saffi taċ-ċirkwit tal-flessibilità b'ħafna saffi jistgħu jew ma jistgħux ikunu laminati bla waqfien b'mod reċiproku fil-bini kollu bl-eżenzjoni notevoli taż-żoni impenjati permezz tal-plating through-holes. Il-prattika tal-laminazzjoni irregolari hija familjari mal-każijiet fejn l-akbar flessibbiltà hija obbligatorja. Dan jitwettaq billi titħalla mingħajr restrizzjoni l-inħawi fejn id-dwiefer jew it-tgħawwiġ ikun sejjer jiġri.
Ċirkwiti rigid-flex
Iċ-ċirkwiti riġidi-flex huma ċirkuwitu flex tal-manifattura ibrida li jikkonsisti minn sottostrati riġidi u flessibbli li huma laminati b'mod reċiproku fi struttura waħda. Iċ-ċirkwiti riġidi-flex m'għandhomx jiġu konfużi ma 'kostruzzjonijiet riġidizzati tal-flessjoni huma biss ċirkuwiti flex li magħhom hemm imwaħħal irfinar biex iżomm il-piż tal-apparat elettroniku lokalment. Ċirkwit flex riġidizzat jew imwebbes jista 'jkun fih saff wieħed jew aktar ta' konduttur. Għalhekk, filwaqt li ż-żewġ termini jistgħu ħoss komparabbli, dawn ifissru prodotti li huma raġonevolment differenti. Is-saffi ta 'flett riġidu huma wkoll normalment interkonnessi elettrikament permezz ta' toqob imxewwek. Matul is-snin, iċ-ċirkuwiti riġidi-flex jinkludu popolarità wunderbare fost id-disinjatur tal-prodott militari; għalkemm it-teknoloġija sabet użu mtejjeb fi prodotti kummerċjali.
Waqt li sikwit bir-reqqa ta 'prodott ta' speċjalità għal applikazzjonijiet ta 'volum baxx mill-isfidi, tħejja sforz straordinarju biex tintuża t-teknoloġija mill-kompjuter Compaq fil-kostruzzjoni tal-bordijiet għal kompjuter laptop fis-snin 90. Waqt li PCBA riġidu-flex kbir tal-kompjuter ma mhux permezz ta 'użi, disinji suċċessivi minn Compaq utilizzati ċirkuwiti riġidi-flex għall-kejbil tal-esibiti biċ-ċappetti, li jgħaddu 10s ta' 1000s ta 'flexuri waqt l-ittestjar. Sal-2013, l-użu ta 'ċirkuwiti riġidi-flex f'kompjuters laptop tal-klijenti issa huma familjari. Il-bordijiet riġidi-flex huma strutturi ġenerali b'ħafna saffi; madankollu, kultant jintużaw żewġ kostruzzjonijiet ta 'saffi tal-metall.
