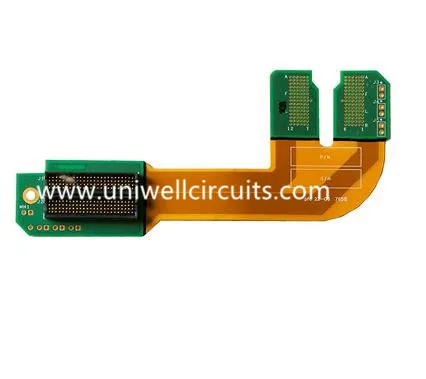

Bord wieħed ta 'ċirkwit riġidu Flex
1. Informazzjoni tal-kumpanija
Speċifikazzjoni
Isem: Bord wieħed ta 'ċirkwit riġidu Flex
Parametri bażiċi: struttura tal-materjal: kolla b'żewġ naħat + film ta 'kopertura safra ta' telf baxx + (linja ramm + kolla + materjal ta 'bażi ta' polyimide dielettriku ta 'frekwenza għolja + kolla + linja tar-ram) + film ta' kopertura safra ta 'telf baxx.
Reżistenza: ħielsa li tgħawweġ u twist.
Saff: 1
Raġel: + / - 0.03 mm
Ħxuna: 0.15 mm
Rinfurzar: tisħiħ tal-folja tal-azzar pożittiv u negattiv ta '0.15 mm.
Proċess ta 'fabbrikazzjoni: kisi tal-istann, plaggjar, saff li jkopri, tip miksi bil-film, shielding tat-tip ta' reżistenza - iwweldjar.
Trattament tal-wiċċ: deheb (deheb) 1 ~ 2 microinch.
Wisa 'minimu tal-linja / distanza tal-linja: 0.06mm / 0.09mm
Fl-Uniwell, aħna kburin lilna nfusna li nwasslu xi wħud mill-aqwa bordijiet ta 'ċirkuwiti stampati riġidi u flessibbli fis-suq. Irridu nuru eżattament dak li nistgħu nagħmlu għall-iżvilupp tiegħek, mill-inġinerija u l-ħolqien ta 'prototipi għal ordnijiet ta' volum kbir.
Iffranka lilek innifsek ħin u tipproteġi l-baġit tiegħek meta tikkuntattja lil Uniwell illum biex tiddiskuti l-proġett li jmiss tiegħek.
2. Il-fornitur tagħna
Il-materjali t-tajbin huma kruċjali fir-rigward ta 'bord ta' ċirkwit stampat riġidu-flex jew kwalunkwe bord ta 'ċirkuwitu stampat. PCBs b'materjali substandard jistgħu jonqsu f'ħinijiet kruċjali, jaqbżu, jaqbdu n-nirien, jikkawżaw xrar perikoluż jew inkella jikkompromettu l-operat tiegħek. Uniwell juża biss l-aqwa materjali għal kull PCB riġidu-flex biex jiżgura li tikseb l-aħjar riżultati fir-rigward tat-trasmissjoni tas-sinjal, konduttività termali u sigurtà.
3. Tipi ta 'finituri tal-wiċċ
Il-wiċċ tal-bordijiet taċ-ċirkuwiti stampati (PCB) huwa magħmul mir-ram biex jiżgura li l-kurrenti elettriċi jmexxu b'mod effiċjenti. Dawn il-metalli jeħtieġu protezzjoni xierqa mill-elementi biex tiġi evitata l-ossidazzjoni u korrużjoni oħra. Firxa ta 'tipi ta' finitura tipprovdi livelli differenti ta 'protezzjoni kontra deterjorazzjoni. Jgħinu wkoll f'ċertu użu, bħalma huma s-saldjar. Hemm diversi finituri ta 'bord ta' ċirkwit disponibbli, minn għażliet li huma affordabbli u faċli biex japplikaw għal finituri għoljin jew diffiċli biex jiġu mmaniġġjati li jintużaw biss fl-applikazzjonijiet l-aktar avvanzati.
Deheb ta 'l-immersjoni (ENIG)
Elettroless Nikil Immersjoni Id-deheb huwa wieħed mill-aktar terminals tal-bord taċ-ċirkwiti użati l-aktar popolari disponibbli illum. Mibnija b'żewġ saffi ta 'kisi, ENIG jpoġġi 2-4 μ "Au aktar minn 120-200 μ" Ni. Id-deheb jipproteġi n-nikil mill-korrużjoni u n-nikil jipproteġi l-bord tal-metall bażi u jippermetti li ċ-ċirkuwiti jkunu ssaldjati b'mod sikur mal-wiċċ tiegħu.
Vantaġġi: wiċċ ċatt għal stann għal, Free Lead u RoHS Compliant, Life Shelf Life, Tolleranzi aktar stretti jistgħu jinżammu għal toqob indurati.
Żvantaġġi: għaljin, telf tas-sinjal għal applikazzjonijiet ta 'integrità tas-sinjal, kuxxinett iswed.
Immersjoni fidda
Immersion Tin (IAg) huwa applikat direttament fuq il-metall ta 'bażi ta' PCB permezz ta 'spostament kimiku. Hija għażla aktar affordabbli minn ENIG, u hija wkoll konformi mar-RoHS. Ħxuna tipika għal Immersion Silver hija ta '4-12 u ". Minħabba l-mod kif ir-ram u l-fidda jinteraġixxu, dawn eventwalment jinfirxu f'xulxin.
Vantaġġi: wiċċ ċatt għal stann għal, mingħajr Ċomb u RoHS konformi, jistgħu jinżammu tolleranzi iktar stretti għal toqob ibbanjati, telf baxx għal Applikazzjonijiet ta 'Integrità tas-Sinjal.
Żvantaġġi: l-immaniġġjar tal-PCB jista 'jikkawża problemi ta' issaldjar, huwa iktar effettiv mil-lat ta 'l-ENIG iżda anqas effettiv f'termini ta' spejjeż minn ISn, u l-finitura tista 'ittebba u tossika.
Landa għall-immersjoni
Immersion Tin (ISn) huwa applikat direttament fuq il-metall ta 'bażi ta' PCB permezz ta 'spostament kimiku. Hija għażla aktar affordabbli minn ENIG u Immersion Silver, u hija wkoll konformi mar-RoHS. Ħxuna tipika għal Immersion Tin hija 20-50u ". Minħabba l-mod kif l-landa u r-reċipjent tar-ram jinħolqu, dawn eventwalment jinfirxu f'xulxin.
Vantaġġi: wiċċ ċatt għal stann għal, mingħajr Ċomb u RoHS konformi, jistgħu jinżammu tolleranzi aktar stretti għal toqob imxewwek u hija għażla popolari għal applikazzjonijiet ta 'press fit.
Żvantaġġi: l-immaniġġjar tal-PCB jista 'jikkawża ħsarat ta' ħsara u issaldjar, kappotti tal-landa, ħajja iqsar minn ENIG.
HASL
HASL hija għażla affordabbli għall-irfinar li tuża landa / ċomb biex toħloq kisja protettiva rqiqa fuq PCB. Il-fqigħ tal-arja sħuna jintuża biex jitneħħa ċ-ċomb eċċessiv jew il-landa mill-wiċċ tal-bord. Preċedentement l-istandard ta 'l-industrija, il-popolarità ta' l-HASL marret lura minħabba l-kwistjonijiet potenzjali ta 'konformità mar-RoHS.
Vantaġġi: prezz baxx, ħajja fuq l-ixkaffa twila, u HASL jista 'jerġa' jitħaddem.
Żvantaġġi: wiċċ irregolari għall-issaldjar, Fih Ċomb (Mhux konformi mar-RoHS), ma jistax iżomm tolleranzi stretti fuq toqob imxewwek.
Pb-Free HASL
It-tipi ta 'finituri tal-PCB mhux tossiċi qed jikseb popolarità minħabba tħassib wara l-użu taċ-ċomb fil-manifattura. Il-finituri HAL ħielsa mill-Pb jużaw landa jew ramm miġbuda bin-nikel biex joħolqu kisja protettiva. HASL b'Pb-Free għandu l-istess vantaġġi u żvantaġġi bħala HASL ħlief HASL b'XB Pb b'konformità mar-RoHS u bla Ċomb.
OSP
Paragun ta 'finitura tal-wiċċ tal-PCB ibbażat fuq appell aħdar ma jħalli l-ebda mistoqsija. Il-Preservattiv tal-Solderabilità Organika (OSP) ma jintroduċix tossini fil-proċess. Minflok, jintuża kompost organiku li jorbot b'mod naturali mar-ram, u joħolqu saff organometalliku li jipproteġi kontra l-korrużjoni.
Vantaġġi: wiċċ ċatt għall-issaldjar, konformi mar-RoHS u mingħajr Ċomb, Kost Effettiv. L-iżvantaġġi huma; żmien qasir fuq l-ixkaffa, l-immaniġġjar tal-PCB jista 'jikkawża problemi ta' issaldjar, il-ħxuna ma tistax titkejjel.
Żvantaġġi: żmien qasir fuq l-ixkaffa, it-tqandil tal-PCB jista 'jikkawża problemi ta' issaldjar, il-ħxuna ma tistax titkejjel.
Deheb iebes
Fost it-tipi ta 'finituri tal-wiċċ tal-PCB l-aktar għoljin, l-applikazzjonijiet iebsa tad-deheb huma estremament reżistenti u jgawdu ħajja twila. Huma komunement riservati għal komponenti li jistennew li jiksbu ammont sostanzjali ta 'użu, b'rati ta' ħxuna normali li jvarjaw minn 30 μin deheb fuq 100 μin nikil sa 50 μin deheb fuq 100 μin nikel. Mhux ta 'spiss jintuża għall-punti ta' ssaldjar, minħabba solderability foqra. Id-deheb iebes huwa tipikament użat għal konnetturi tat-tarf, kuntatti tal-batteriji, u xi bordijiet tat-testijiet.
Vantaġġi għad-Deheb iebes: wiċċ fit-tul, mingħajr Ċomb u l-RoHS Complaint, u ħajja fuq l-ixkaffa twila.
Żvantaġġi: estremament għoljin meta mqabbla ma 'finituri oħra, kisi tal-karozzi tal-linja jista' jkun meħtieġ, u xogħol addizzjonali meħtieġ.
Uniwell toffri firxa wiesgħa ta 'finituri oħra bħal ENEPIG, Wire Bondable Soft Gold, u oħrajn, skont l-applikazzjoni.
Kun żgur li l-PCB tiegħek iwettqu kif ukoll maħsubin billi jfasslu kull pass fil-proċess tal-manifattura għall-ħtiġijiet speċifiċi tiegħek. Biex tagħmel dan, ser ikollok bżonn l-għajnuna ta 'kumpanija b'esperjenza b'persunal imħarreġ sew u firxa impressjonanti ta' għażliet disponibbli.
