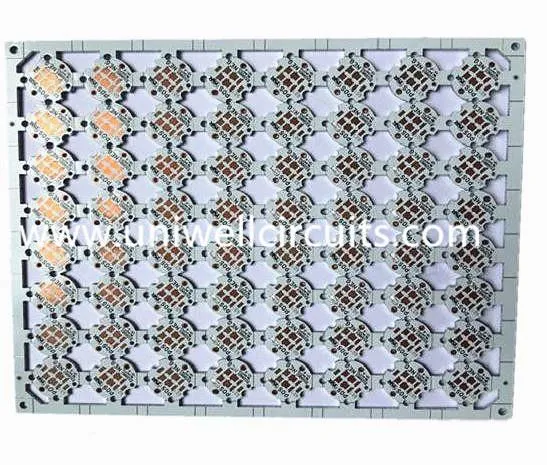

Il-basla blu ta 'l-aluminju tal-maskra tal-istann wasslet PCB
1.Prodott jiddeskrivi
Deskrizzjoni
Dettalji għall -basla tal-aluminju tal-maskra Blue solder wasslet PCB | |
Isem il-parti: | Il-basla blu ta 'l-aluminju tal-maskra tal-istann wasslet PCB |
Materjal ta 'bażi: | Laminat tal-bażi tal-aluminju |
Għadd ta 'saff: | Saff 1 |
Ħxuna tar-ram: | 1oz jew 35um |
Tlestija tal-ħxuna tal-bord: | 1.6mm |
Kulur tal-maskra tas-sald: | blu / aħmar / aħdar / abjad / isfar / iswed / blu, eċċ. |
Kulur leġġendarju: | Iswed / Abjad / Isfar |
Superfiċje: | Deheb ta 'immersjoni |
Profil: | CNC + V-CUT |
Konduttività termali: | 2.0W / mK |
Saff iżolat tal-vultaġġ tal-vultaġġ | ≥6KV |
Żona ta 'applikazzjoni: | refriġeratur tad-dawl LED |
Iktar dettalji
Materjal | FR4, CEM-3, Core tal-metall, |
Haloġen Ħieles, Rogers, PTFE | |
Max. Daqs tal-Bord ta 'l-Irfinar | 1500X610 mm |
Min. Ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Buried / Blind Via (Mhux Cross) | 0.1mm |
Razzjon ta 'l-aspett | 16:01 |
Min. Id-Daqs tat-Tħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH / toqba tajba għall-ippressar / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Count ta 'Saff | 40 |
Max. ram (ġewwa / barra) | 6OZ / 10 OZ |
Tolleranza ta 'drill | +/- 2mil |
Ir-reġistrazzjoni tal-saff għal saff | +/- 3mil |
Min. wisa '/ spazju tal-linja | 2.5 / 2.5mil |
Żift BGA | 8mil |
Trattament tal-wiċċ | HASL, mingħajr ċomb HASL, |
ENIG, Immersjoni fidda / Tin, OSP |
2. Introduzzjoni tal-vidjo
Uniwell circuits co., LTD. ġie stabbilit fl-2007, ibbażat Shenzhen, Ċina, speċjalizzati fil-produzzjoni ta 'bordijiet ta' ċirkuwiti stampati. Bħala produttur tal-PCB ibbażat fiċ-Ċina fuq żmien twil, Uniwell timmanifattura tipi differenti ta 'PCB, inkluż PCB b'ġenb wieħed, PCB doppju naħat u PCB b'ħafna saffi, sa 40 saff. Prodotti differenti tagħna ta 'MCPCB, CEM-3 PCB, FR-4 PCB huma użati ħafna għal LED Lighting, provvista ta' enerġija, kejl, komunikazzjoni, elettronika għall-konsumatur, elettronika tal-karozzi u industriji oħra. Aħna toffri sensiela wiesgħa ta 'servizzi minn prototipi ta' PCB rapidi għal manifattura ta 'volum kbir ta' PCBs. Tista 'tkun taf aktar dwar Uniwell minn video mehmuż, Merħba żżur il-fabbrika tagħna, aħna ħerqana li nkunu sieħeb fit-tul fiċ-Ċina.
3. Dijagramma bi ħlas tal-PCB
4.Applikazzjoni
Bord ta 'ċirkwiti alumnium ikkuluriti tagħna huma applikati b'mod wiesa' fl-industrija ħafifa.
5. Ippakkjar u tbaħħir
Imballaġġ: Borża ssiġillata, Basktijiet anti-statiċi, Pakkett xieraq.
Tbaħħir: Għal pakketti żgħar jew espressi, aħna nibagħtu l-bordijiet lilek minn DHL, TNT, UPS, FedEx, Għal merkanzija tqila, nistgħu nbigħu bordijiet tal-PC tiegħek bil-vapur jew bl-ajru biex niffrankaw l-ispiża tal-merkanzija. nistgħu nikkuntattjawhom biex nittrattaw il-ġarr tiegħek.
It-tags Popolari: basal tal-aluminju blu tal-maskra tal-istann LED PCB, iċ-Ċina, fornituri, manifatturi, fabbrika, irħas, personalizzati, prezz baxx, kwalità għolja, kwotazzjoni
