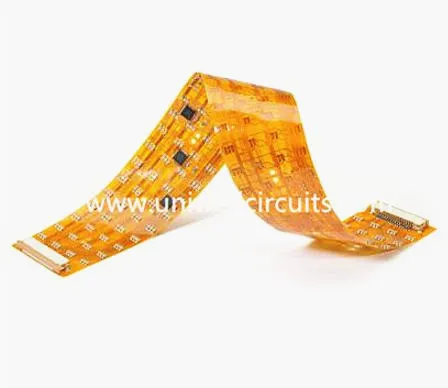

Strument mediku bord ta 'ċirkwit flessibbli
1.Prodott jiddeskrivi
Parametri bażiċi: struttura tal-materjal: kolla b'żewġ naħat + film ta 'kopertura safra ta' telf baxx + (linja ramm + kolla + materjal ta 'bażi ta' polyimide dielettriku ta 'frekwenza għolja + kolla + linja tar-ram) + film ta' kopertura safra ta 'telf baxx.
Reżistenza: ħielsa li tgħawweġ u twist.
Raġel: + / - 0.03 mm
Ħxuna: 0.15 mm
Rinfurzar: tisħiħ tal-folja tal-azzar pożittiv u negattiv ta '0.15 mm.
Proċess ta 'fabbrikazzjoni: kisi tal-istann, plaggjar, saff li jkopri, tip miksi bil-film, shielding tat-tip ta' reżistenza - iwweldjar.
Trattament tal-wiċċ: deheb ta 'immersjoni (1 ~ 2 U ").
Wisa 'minimu tal-linja / distanza tal-linja: 0.06mm / 0.09mm.
Applikazzjoni: Strument mediku
Uniwell Circuits huma ddisinjati apposta għal ħafna OEMs ta 'l-ogħla livell. Manifatturati b'affidabbiltà affidabbli, il-PCB flex tagħna huwa mibni biex jiflaħ il-rigors tal-applikazzjonijiet aerospazjali, mediċi u militari. Bħala sostituzzjoni ta 'affidabbiltà għolja għall-assemblaġġi tal-wajer u l-wajer tal-wajer, il-PCB flex jipprovdi tfaddil sinifikanti fl-ispejjeż mingħajr tnaqqis fil-prestazzjoni. Qed nistennew li tkun is-sieħeb fit-tul tiegħek fiċ-Ċina.
2. Iċ-ċirkwiti flessibbli jiffabbrikaw il-kapaċità
Saffi: 20 (jinkludu 12-il saff)
Linja wideth / spazju (mil) fil-parti ta 'ġewwa: 3/3, 3.5 / 3.5
Il-proporzjon tal-aspett: 20: 1 (PTH); 1: 1 (blind vias)
Min. dijametru tat-toqba tat-titqib (mil): 6 (mekkaniku); 4 (laser)
Distanza mit-tħaffir għall-konduttur (mil): 6
Tolleranza għall-kontroll tal-impedenza (+/-): 10%
3.Plan PCB effettiva effettiva
Meta niġu għall-prodotti flex tagħna, noffru varjetà ta 'soluzzjonijiet u kapaċitajiet effettivi fl-infiq li jinkludu Flex PCB naħat wieħed jew doppju għal disinni b'ħafna saffi sa 6 saffi. Mill-għażla tal-aħjar konfigurazzjoni funzjonali, għall-għażla tal-konnetturi jew komponenti xierqa, aħna ser jgħinuk tissodisfa jew teċċedi l-ħtiġiet kollha tal-applikazzjonijiet tiegħek.
Uniwell Circuits hija kuntenta li tieħu fuq kwalunkwe ċirkwit flex jew disinn tal-bord taċ-ċirkwit stampat flessibbli li tista 'ġġib, inklużi: karozzi, mediċi, telekomunikazzjonijiet, industrijali jew kummerċjali ... biex insemmu biss ftit.
Jekk għandek xi FBox PCB, jekk jogħġbok ikkuntattjana u tikseb kwotazzjoni issa.
4. Servizz ta 'prova
• Spezzjoni ottika awtomatizzata
• Sistema ta 'immaġni b'X-ray
• Testijiet in-circuit u funzjonali
Kull prodott se jiġi kkontrollat bis-serjetà qabel ma nġabruhom.
5. Ippakkjar u tbaħħir
Ippakkjar: Inner: boroż tal-plastik bla statiku barra
Trasport bil-baħar: DHL, UPS, EMS, bil-vapur jew bl-ajru jew bil-Ferrovija
