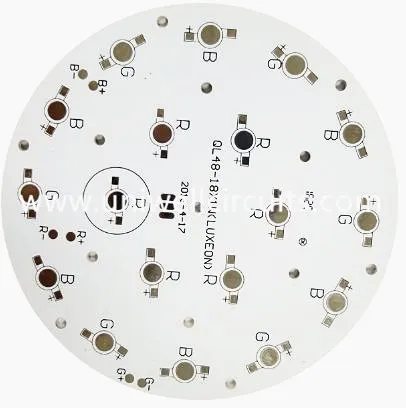

Il-qawwa għolja ta 'l-aluminju wasslet għat-toroq b'ċirkwit vojt ċar
1.Prodott jiddeskrivi
● Ħxuna: 0.06 pulzier (1.5 mm)
● Saff ta 'insulazzjoni: 3.94 mil (100 μm)
● Ħxuna tar-ram: 1.38 mil (35 μm) Cu, fuq naħa waħda
● Kulur tal-maskra tas-saldatura: iswed jew abjad
● Kulur Silkscreen: abjad jew iswed
Aħna jiffabbrikaw Core Core Printed Circuit Board għal dwal ta 'qawwa għolja LED applikazzjonijiet 1.6mm aluminju 75 mikron saff dielettriku u 35 micron ram. Aħna l-mexxejja fil-manifattura tal-PCB tal-qalba tal-aluminju bażi tal-metall (MC-PCBs) għat-tipi kollha ta 'dwal LED ta' qawwa għolja. L-MC-PCBs tagħna jistgħu jintużaw għal Down Lights / Spot Lights / Street Lights / Solar Lights / Home Lights / Strip / Cove Lights eċċ
2. Informazzjoni tal-kumpanija
Uniwell Circuits Co., Ltd tagħmel inti l-konvenjenza ħafna u l-prezz għall-bord ta 'ċirkwit stampat (PCB) manifattur u assemblaġġ. Aħna joffru firxa wiesgħa ta 'bord ta' ċirkuwitu stampat personalizzata, kapaċitajiet tal-PCB li jaqblu mal-ħtiġijiet tal-PCBs kollha tal-klijenti tagħna.
L-assemblaġġi PCB u PCB kollha jilħqu l-istandard tal-Klassi 2 tal-Klassi IPC-A-600F u tal-Klassi 3 jew ogħla. Aħna ISO9001: 2008, ċertifikati UL u l-prodotti tagħna huma kollha RoHS ċertifikati.
3. Kapaċità tal-produzzjoni tal-PCB:
Uniwell għandu qawwi R & D tat-tim sabiex inkunu nistgħu noffru servizz one-stop għalik.
Materjal | FR4, CEM-3, Core tal-metall, |
Haloġen Ħieles, Rogers, PTFE | |
Max. Daqs tal-Bord ta 'l-Irfinar | 1500X610 mm |
Min. Ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Buried / Blind Via (Mhux Cross) | 0.1mm |
Razzjon ta 'l-aspett | 16:01 |
Min. Id-Daqs tat-Tħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH / toqba tajba għall-ippressar / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Count ta 'Saff | 40 |
Max. ram (ġewwa / barra) | 6OZ / 10 OZ |
Tolleranza ta 'drill | +/- 2mil |
Ir-reġistrazzjoni tal-saff għal saff | +/- 3mil |
Min. wisa '/ spazju tal-linja | 2.5 / 2.5mil |
Żift BGA | 8mil |
Trattament tal-wiċċ | HASL, mingħajr ċomb HASL, |
ENIG, Immersjoni fidda / Tin, OSP |
4. Sistema ta 'Kwalità
Uniwell y għadda attestazzjoni ISO9001, Il-kwalità hija l-ħajja tagħna, u s-sistema ta 'kontroll tal-proċess hija perfetta ħafna fiċ-Ċina.
5. Agħżel Uniwell għall-ħtiġijiet kollha ta 'manifattura u assemblaġġ tal-PCB tiegħek
Fl-Uniwell, aħna mgħaġġla, kost-effettivi u naħdmu ma 'standards stretti ħafna ta' kwalità. L-attenzjoni estremi tagħna għad-dettall u l-kura għal proġetti kbar jew żgħar huma għaliex aħna nġorru klassifikazzjoni ta 'sodisfazzjoni tal-klijent ta' 99% u l-fiduċja tal-kumpaniji madwar id-dinja.
Għal aktar tagħrif dwar is-servizzi tagħna, il-kapaċitajiet u kif nistgħu ssolvi l-kwistjonijiet relatati mal-PCB tiegħek, imla l-formola ta 'kuntatt online tagħna. Tista 'wkoll tikkuntattjana permezz ta' telefon jew chat onlajn. Aħna ser nirrispondi minnufih bl-informazzjoni kollha li għandek bżonn.
6.FAQ
Q: Jinsab sikur għad-disinn tal-PCB tiegħi għall-manifattura?
Id-dritt ta 'l-awtur tal-klijent mhux se jamministra bord tal-PCB għal xi ħadd ieħor bil-fajls tiegħek sakemm ma jirċevux bil-miktub.
Q: Liema formats ta 'fajls taċċetta għall-produzzjoni?
Fajl Gerber: CAM350 RS274X
Fajl tal-PCB: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF, kelma, txt)
Q: Jekk għandek biss bidla żgħira fid-disinn tiegħi, aħna niċċaraw l-għodda NRE?
Meta tagħmel xi bidla fil-bord taċ-ċirkwit stampat tiegħek, aħna nassenjaha għodod kompletament ġodda. Dan jgħin biex jiġi evitat li l-arti tax-xogħol antika jew il-programmazzjoni cnc ma jintużawx. Anke bidla minuri tkun teħtieġ l-istess proċess bħal fajls ġodda, għalhekk tista 'tapplika ħlas għall-għodda. Jekk jogħġbok ikkuntattja lill-bejjiegħ tiegħek għal dettalji.
Q: X'inhi l-garanzija tagħna fuq il-PCBs?
Aħna nassiguraw bordijiet vojta tagħna kontra d-difetti fil-materjali u l-manutenzjoni taħt użu normali għal perjodu ta '90 jum mid-data tal-konsenja ("Perjodu ta' Garanzija"). Jekk tinħoloq difett u tintlaqa 'talba valida fi ħdan il-perjodu ta' garanzija, Aħna se, fuq l-għażla tagħna, għal kwalunkwe bordijiet vojta li jiġu rritornati u kkonfermati minna li ma jikkonformawx mal-ispeċifikazzjonijiet tal-ordni u / jew il-kwalità u aċċettabilità applikabbli istandards, jew (I) ibiddlu l-bord vojt mingħajr ħlas jew (II) joħorġu kreditu ugwali għall-prezz tax-xiri oriġinali tal-bord vojt.
