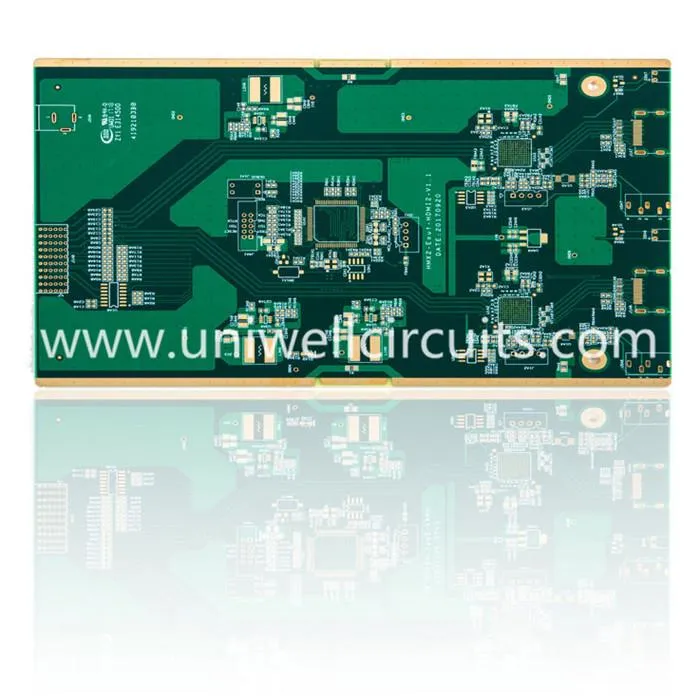

4L immersjoni PCB ħieles mill-aloġenu tad-deheb
1.Prodott jiddeskrivi
Deskrizzjoni:
Saff: 4
Ħxuna tal-Bord: 1.60 mm
Trattament tal-wiċċ: deheb ta 'immersjoni.
Materjal: ħieles mill-aloġenu FR4.
Wisa 'tal-linja minima / distanza tal-linja: 5 / 6.1mil
2.Għala jagħżlu:
Uniwell Circuits - Il-prototip ewlieni, Żgħar volum, Diffikultà Superjuri, Preċiżjoni Għolja, PCB fiċ-Ċina U għandna servizz tajjeb --- Faster u konsenja fil-ħin, u Rispons Quick, tweġiba fi żmien siegħa. Karatteristiċi: Densità tal-wajers għolja, dawl piż, ħxuna rqiqa, liwi hija tajba!
Noffru servizz ta 'kwotazzjoni ta' 24x7 sigħat u appoġġ għall-inġinerija
1: Materja prima aħjar
High TG, FR4, frekwenza għolja (Rogers, Teflon, ARLON, TYCONIC), mingħajr aloġenu
2: Servizz ta 'dawran rapidu
Saff 2 24 / H
4-8 saff 48 / H
3: Teknoloġija avvanzata
min / T / G: 2.5 / 2.5 mil
Kontroll ta 'impedenza ± 10%
Il-proporzjon tal-aspett MAX għall-ħxuna tal-bord kontra d-daqs tal-bit drill 16: 1
Trattament tal-wiċċ: HASL, Gold plating, Immersion gold, Immersion tin, Immersion silver, Gold fingers, OSP
3. Informazzjoni tal-kumpanija
Uniwell circuits co., LTD. ġie stabbilit fl-2007, għandna żewġ fabbriki moderni, fabbrika Shenzhen twaqqfet f'April 2007, Speċjali għal dawran mgħaġġel: Prototip, Kampjunar u Ordnijiet ta 'volum żgħir, 8000 tipi fix-xahar, 24 siegħa dawra mgħaġġla, Approx.260 impjegat, 33 36 QA u persunal tal-QC, Ċertifikati: UL (E314500), IS0 9001, ISO 14001, TS16949: 2014. Irġiel Jiang fabbrika twaqqfet f'Ottubru 2010, speċjali għall-volum medju u l-ordni ta 'produzzjoni tal-massa, Approx 250 impjegat, Kapaċità 300,000 pied kwadru kull xahar, Approvat UL (E314500), IS0 9001, ISO 14001, TS16949.
4. Speċifikazzjoni dettaljata tal-manifattura tal-PCBs
Materjal | FR4, CEM-3, Core tal-metall, |
Haloġen Ħieles, Rogers, PTFE | |
Max. Daqs tal-Bord ta 'l-Irfinar | 1500X610 mm |
Min. Ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Buried / Blind Via (Mhux Cross) | 0.1mm |
Razzjon ta 'l-aspett | 16:01 |
Min. Id-Daqs tat-Tħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH / toqba tajba għall-ippressar / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Count ta 'Saff | 40 |
Max. ram (ġewwa / barra) | 6OZ / 10 OZ |
Tolleranza ta 'drill | +/- 2mil |
Ir-reġistrazzjoni tal-saff għal saff | +/- 3mil |
Min. wisa '/ spazju tal-linja | 2.5 / 2.5mil |
Żift BGA | 8mil |
Trattament tal-wiċċ | HASL, mingħajr ċomb HASL, |
ENIG, Immersjoni fidda / Tin, OSP |
5.FAQ
Q: Int il-kumpanija kummerċjali jew il-manifattur?
Aħna manifattur tal-PCB b'10 snin esperjenza f'dan il-qasam.
M: X'taħseb dwar id-data tal-kunsinna tiegħek?
Appoġġ 48 siegħa espress jagħmlu kampjun, B'mod ġenerali, il-kampjuni jeħtieġu 3-5 ijiem ta 'xogħol, il-produzzjoni tal-massa jeħtieġu 8-12-il ġurnata tax-xogħol.
Q: X'inhi l-kwantità minima tiegħek?
Il-MOQ tagħna hija 1 PCS / pannell.
Q: X'inhu l-vantaġġ tiegħek minn fornitur ieħor?
Għandna 10 snin esperjenza fil-produzzjoni tas-servizzi tal-PCB u affidabbli tal-fornituri tal-materja prima. Nistgħu nsib l-aħjar sors biex konsistentement tnaqqas l-ispiża tiegħek.
Q: Is-sigurtà għad-disinn tal-PCB tiegħi għall-manifattura?
Id-dritt ta 'l-awtur tal-klijent mhux se jamministra bord tal-PCB għal xi ħadd ieħor bil-fajls tiegħek sakemm ma jirċevux bil-miktub.
