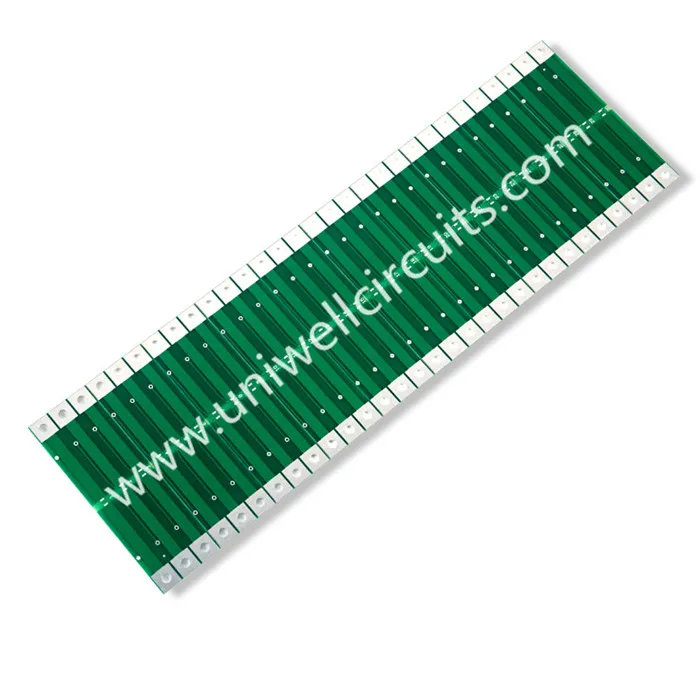

PCB tal-LF HASL double-sided
1. Deskrizzjoni tal-prodott
Speċifikazzjoni:
Saff: 2
Ħxuna tal-Bord: 1.55 mm
Trattament tal-wiċċ: LF HASL.
Materjal: FR4.
Wisa 'tal-linja minima / distanza tal-linja: 15 / 20mil
Min toqba: 0.5mm
Il-portafoll tal-prodotti taċ-ċirkuwiti Uniwell jinkludi PCB b'ġenb doppju għal firxa wiesgħa ta 'applikazzjonijiet minn kontrolli mediċi għal dawk industrijali. Dan huwa segment li qed jonqos hekk kif id-domanda tal-klijenti tagħna għal boards ta 'għadd ta' saffi għoljin tiżdied. Jekk jogħġbok ikkuntattja liċ-Ċirkwiti Uniwell liberament jekk ikollok bżonn aktar informazzjoni jew għajnuna, aħna kuntenti li ngħinuk.
PCB tal-LF HASL double-sided - deskrizzjoni ġenerali: proċess illuminat tal-HASL; materjali: FR-4 - Nanya; kulur tas-salibermask: blu; wisa 'tal-linja u spazju: 0.3 / 0.33 mm; Daqs tat-toqob: 0.5mm,
2. Speċifikazzjoni teknika
Għandna żewġ fabbriki, fabbrika Shenzhen speċjali għal dawran mgħaġġel: prototip, teħid ta 'kampjuni u ordnijiet ta' volum żgħir, l-irġiel Jiang fabbrika Speċjali għall-volum medju u ordni ta 'produzzjoni tal-massa. Il-faċilitajiet magħquda ta 'Jiangmen u Shenzhen wrew li jissodisfaw ir-rekwiżiti kollha tal-klijenti tagħna mill-prototip għall-produzzjoni tal-massa.
1) Speċifikazzjoni teknika tal-fabbrika ta 'Shenzhen
| Materjal | FR4, CEM-3, Core tal-metall, |
Haloġen Ħieles, Rogers, PTFE | |
Max. Daqs tal-Bord ta 'l-Irfinar | 1500X610 mm |
Min. Ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Buried / Blind Via (Mhux Cross) | 0.1mm |
Razzjon ta 'l-aspett | 16:01 |
Min. Id-Daqs tat-Tħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH / toqba tajba għall-ippressar / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Count ta 'Saff | 40 |
Max. ram (ġewwa / barra) | 6OZ / 10 OZ |
Tolleranza ta 'drill | +/- 2mil |
Ir-reġistrazzjoni tal-saff għal saff | +/- 3mil |
Min. wisa '/ spazju tal-linja | 2.5 / 2.5mil |
Żift BGA | 8mil |
Trattament tal-wiċċ | HASL, mingħajr ċomb HASL, |
ENIG, Immersjoni fidda / Tin, OSP |
2) Speċifikazzjoni teknika tal-fabbrika ta 'Jiangmen
| Materjal | FR4 (TG normali jew għoli jew Haloġen ħieles) |
CEM-3 Al ibbażat | |
Max. Daqs tal-Bord ta 'l-Irfinar | 540 × 2020 mm |
Min. Ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Buried / Blind Via (Mhux Cross) | 0.2mm |
Razzjon ta 'l-aspett | 12:01 |
Min. Id-Daqs tat-Tħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH / toqba tajba għall-ippressar / NPTH | +/- 0.0762 mm & +/- 0.05mm & +/- 0.05mm |
Max. Count ta 'Saff | 12 |
Max. ħxuna tar-ram | 3 saff ta 'ġewwa OZ / 4OZ saff ta' barra |
Tolleranza tat-trapan fil-mira | +/- 2mil |
Ir-reġistrazzjoni tal-saff għal saff | +/- 3mil |
Min. wisa '/ spazju tal-linja | 4 / 4mil |
Żift BGA | 10mil |
Trattament tal-wiċċ | HASL, mingħajr ċomb HASL, |
ENIG (+ G / F), Immersjoni fidda / Landa OSP, maskra li titqaxxar, Pejst tal-karbonju |
3. vantaġġi tagħna
1) Tagħmir vantaġġ
Aħna daħħalna investiment kbir fuq il-produzzjoni tal-PCB. Tagħmir avvanzat tad-ditta jinxtara mill-Ġappun, l-Olanda, il-Ġermanja.
2) Benefiċċju tat-talent
Il-kumpanija tintroduċi b'mod attiv it-talenti ta 'teknoloġija avvanzata u għexieren ta' mekkaniżmi għolja. Sadanittant, konna kkooperaw ma 'ħafna kulleġġi u stabbilixxew ċomb ta' ċirkuwiti stampati maġġuri, sabiex aħna għandna ħafna impjegati professjonali introdotti kull sena.
3) Vantaġġ ta 'esperjenza
Kumpanija tagħna għandna 10 snin ta 'esperjenza fil-PCB u assemblaġġ PCB. Imxejna kkooperat ma 'bosta intrapriżi magħrufa sew. Aħna esperjenzaw tim inġinier, li jagħmilna kapaċi jissodisfaw il-ħtiġijiet ta 'klijenti differenti.
4) Vantaġġ tal-marka
Kumpanija tagħna stabbiliet il-marka u l-kuxjenza tad-drittijiet tal-awtur, aħna taw importanza kbira lill-kwalità tal-prodott u r-reputazzjoni tal-kumpanija.
Barra minn hekk, għandna kuxjenza ta 'segretezza stretta għall-klijenti tagħna.
5) Servizz ta 'wara l-bejgħ
Jilmenta li l-linja tal-hotway tinfetaħ 24 siegħa kuljum, sabiex inkunu nistgħu nittrattaw l-informazzjoni tal-feedback tal-klijenti immedjatament u nisimgħu s-suġġerimenti tal-klijenti tagħna, nagħmlu rekords u nieħdu azzjonijiet biex intejbu s-servizzi tagħna.
4. Ippakkjar u konsenja
1) Ippakkjar
Il-kumpanija tagħna mhux biss qed tipprova tagħti lill-klijenti prodott tajjeb, iżda wkoll tagħti attenzjoni biex toffri pakkett sħiħ u sigur.
2) Kunsinna
Jekk il-konsenja tal-assemblaġġ PCB jew PCB hija urġenti ħafna, tista 'tagħżel li tibgħat minn DHL, FedEx jew UPS uffiċjali eċċ.
Jekk ma jkunx tant urġenti, nistgħu nibgħatu minn speditur tal-merkanzija, żmien itwal iżda jista 'jiffranka ftit flus.
