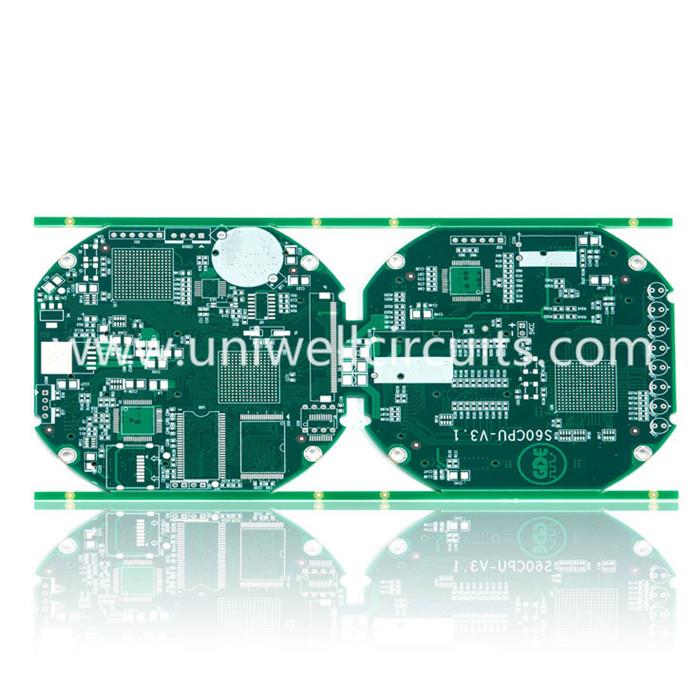

Halogen Free LF HASL Circuit Board

1.Prodotti jiddeskrivu

Speċifikazzjoni tradizzjonali
Saff: 6
Ħxuna tal-Bord: 1.6 mm
Trattament tal-wiċċ: LF HASL.
Materjal: FR4.
Wisa 'tal-linja minima / distanza tal-linja: 5 / 10mil.
Min toqba: 0.3mm

2. Informazzjoni tal-kumpanija

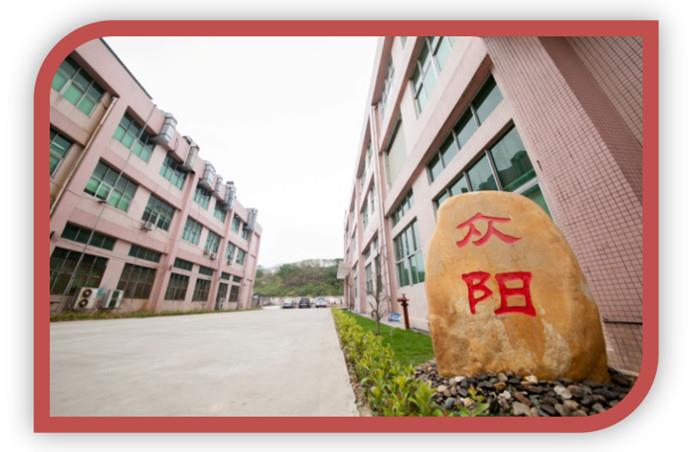

Ġew misjuba ċirkwiti Uniwell fl-2007, li hija speċjalizzata fil-PCBs varji, pcb riġidu minn 1 sa 40 saffi, PCB ta 'frekwenza għolja, PCB ta' l-aluminju, Flex PCB, PCB riġidu-flex, eċċ fabbrika tagħna tkopri żoni ta '15000 metru kwadru u output madwar 300,000 metru kwadru kull xahar. Aħna bbażati fuq ISO9001 sistema ta 'ġestjoni tal-kwalità biex tikkontrolla l-ġestjoni tal-kwalità; Ikollu wkoll ċertifikazzjonijiet ta 'sistema ta' ġestjoni ambjentali ISO 14001 u OHSAS 18001 okkupazzjoni tas-saħħa u sistema ta 'ġestjoni tas-sigurtà għall-prodotti kollha jgħaddu minn ċertifikazzjoni UL, kumpanija sħiħa twettaq ISO / TS16949 u QC080000 biex tappoġġja kwalità, produzzjoni, Marketing u Riżorsi Umani eċċ.

Aħna nemmnu li fil-filosofija li nkunu ċċentrati fuq in-nies u f'konformità mal-ispirtu tal-innovazzjoni u t-titjib kontinwu. Bis-suq bħala l-gwida tagħna, u bil-kwalità, l-effiċjenza u l-assigurazzjoni fil-proċessi tagħna, naħdmu biex nipproduċu prodotti u servizzi ta 'klassi dinjija u ntejbu kontinwament is-sodisfazzjon tal-klijent. Barra minn hekk, Uniwell Circuits jistenna li jagħti l-kontribut tiegħu għall-avvanz kontinwu tal-industrija elettronika għall-akbar saħħa tagħna taħt l-appoġġ tal-klijenti.

3.Detail tal-kapaċità tal-fabbrika tagħna:

4.Lqas għarfien dwar it-trattament tal-wiċċ
Jekk qed ikollok PCBs prodotti għall-ewwel darba jista 'jkun pjuttost qawwi jippruvaw jieħdu deċiżjonijiet dwar l-għażliet kollha tal-manifattura: materjal ta' sottostrat, klassifikazzjoni tan-nirien, soldermask, maskri li jqaxxru, linka tal-overlay, ħxuna tal-bord, ħxuna tar-ram , pannellizzazzjoni, eċċ. Waħda mid-deċiżjonijiet l-aktar importanti għalkemm definittivament hija l-għażla tal-finitura tal-wiċċ.
Sfortunatament m'hemm l-ebda finitura tal-wiċċ tal-PCB "l-aħjar" u l-finituri kollha għandhom punti tajbin u ħżiena, għalhekk ma nistgħux ngħidu biss "użu finitura X" u nafu li huwa tajjeb għas-sitwazzjonijiet kollha. L-għażla ta 'finitura tal-wiċċ hija kwistjoni ta' teħid ta 'deċiżjoni bbażata fuq kompromessi li huma l-aktar xierqa għall-użu maħsub.

ENIG
Il-PCBs kollha ta 'Freetronics prodotti s'issa jużaw finitura tal-wiċċ imsejjaħ "ENIG", li jfisser "Id-Deheb ta' l-Immersjoni tan-Nickel Elettroless". Din tikkonsisti minn saff sottostanti ta 'nikil b'saff irqiq ta' deheb fuq il-parti ta 'fuq. Is-saff tad-deheb huwa rqiq ħafna u mhux maħsub biex jipprovdi l-istruttura ewlenija tal-mogħdija, huwa biss jaġixxi bħala kisi protettiv għan-nikel biex ma jħallix li jsir qatran qabel ma jkun issaldjat. Id-deheb huwa estremament reżistenti għall-korrużjoni hekk ENIG għandu diversi punti tajbin: jista 'jintmesaħ b'sinetti vojta mingħajr qtugħ ta' lewn, għandu ħajja twila ħafna, u l-pads / binarji huma ċatti ħafna u kwadri - xi ħaġa li tista 'tkun importanti għal multa -Parti ta 'l-irfigħ tal-wiċċ taż-żaqq
Wieħed mill-aspetti ħżiena ta 'ENIG għalkemm huwa li jieħu ftit aktar istann biex tlesti ġonta minħabba li l-wiċċ għadu ma ġiex imqaxxar minn qabel, u minħabba li ma hemmx saff eżistenti ta' stann li jdub mal-ħadid u jżid il- Żona ta 'kuntatt inizjali (b'hekk tiżdied ir-rata tat-trasferiment tas-sħana) tista' tieħu t-tieni żejda biex tikseb il-ġog sħun. Int tassew għandek bżonn li niżgura li l-ħadid tiegħek ikollu kuntatt tajjeb mal-ġonta biex ikun żgur li sħana biżżejjed tiġi trasferita għall-binarju u l-komponent ewlieni.

HASL
L-aktar finitura tal-wiċċ komuni li tara fuq il-PCB tissejjaħ "HASL", jew "Livellar ta 'Saldjar ta' Hot Air". Il-bords ta 'l-HASL huma dipped fil-istann imdewweb u mbagħad l-eċċess jitnaddaf bl-użu ta' skieken ta 'arja sħuna biex jitilqu wara l-irqiq possibbli ta' stann. Il-istann innifsu allura jipproteġi l-binarju ta 'taħt mill-korrużjoni filwaqt li jagħmilha estremament faċli biex issaldjar fuq partijiet, minħabba li l-kuxxinett kollu huwa qabel l-bott. Huwa ġeneralment irħas fin disponibbli u għażla kbira għal bordijiet ta 'użu ġenerali. Wieħed mill-iżvantaġġi għall-HASL huwa li anke wara li s-sikkina tal-arja sħuna tkun imnaddfa kemm jista 'jkun żejjed, il-meniscus tal-istann xorta se jikkawża li t-truf tal-pads ikunu kemmxejn arrotondati. Dan jagħmilha li l-partijiet tal-irfigħ tal-wiċċ ma joqogħdux pjuttost ċatti daqskemm kienu fuq bord ENIG.
Allura inti tistenna li għal bord bħall-Uniwell l-għażla ovvja tkun li tagħżel finitura tal-wiċċ HASL. Imma hemm qabda. Qed nippruvaw nimxu kemm jista 'jkun mal-konformità mar-RoHS, li jfisser li ma tużax sustanzi perikolużi fil-prodotti tagħna. Dan ikun ifisser li ma nistgħux nużaw l-HASL regolari: irridu nużaw l-HASL mingħajr ċomb. L-istann mingħajr ċomb għandu temperatura ta 'tidwib ogħla minn dik ta' l-istann regolari hekk jekk immorru b'ESTLI mingħajr ċomb HASL ikun idejqux għall-klijenti li ma jkollhomx tagħmir ta 'ssaldjar mingħajr ċomb. We'd probabbilment jispiċċaw b'ħafna lmenti minn klijenti li jużaw ħdejjed tal-istann u tas-saldjar regolari li għandhom diffikultà biex is-senjalatur mingħajr ċomb ikun biżżejjed.

Immersjoni Fidda
Ieħor finitura tal-PCB possibbli hija "fidda ta 'immersjoni", u tipprovdi finitura aqwa tajba iżda għandha skadenza terribbli. Għal bordijiet maħsuba għall-assemblaġġ tal-magni immedjatament wara l-manifattura, il-fidda hija għażla kbira. Il-problema hija li ttebba malajr u hija affettwata ħażin mill-mess, u għalhekk ma huwiex tajjeb għall-bordijiet li huma maħsuba għad-distribuzzjoni lill-hobbyists għal ħażna (potenzjalment) twila u immuntar tal-idejn. Jekk inti żammet PCB ta 'immersjoni-fidda f'idejk, poġġih fuq xkaffa għal ftit xhur, u mbagħad ġibha biex tużah, x'aktarx issib il-wiċċ kien imbarazzat b'mod ħażin u int biss ma setgħetx tikseb l-istann biex żommha.

Il-Finali "Aqwa"?
Fl-aħħar aħna kostanti fuq ENIG bħala l-finitura standard fuq il-PCBs tagħna minħabba l-benefiċċji ta 'ħajja fuq l-ixkaffa twila, ittebba reżistenza, RoHS-konformità, u ssaldjar faċli meta mqabbla ma' finituri oħra tal-wiċċ. Huwa aktar għoli minn HASL iżda b'mod ġenerali r-riżultat huwa worth it.
