Fix-xejra attwali ta' minjaturizzazzjoni u prodotti elettroniċi ta'-prestazzjoni għolja,Bordijiet taċ-ċirkwiti 8 saffisaru l-qalba ta' tagħmir elettroniku high-minħabba l-prestazzjoni elettrika eċċellenti tagħhom u t-tqassim ta'-densità għolja. Smartphones, stazzjonijiet bażi ta 'komunikazzjoni, u apparati oħra jiddependu fuqha biex jiżguraw it-tħaddim stabbli ta' sistemi kumplessi.

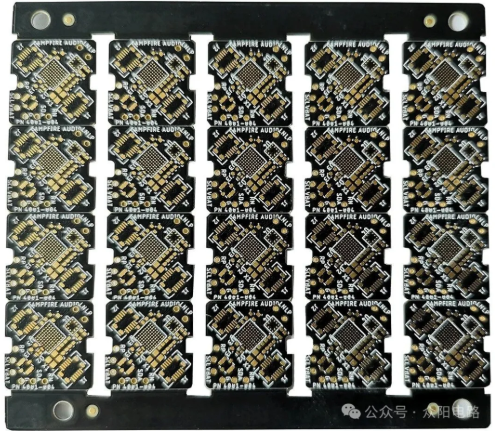

Vantaġġi uniċi ta 'bord ta' ċirkwit ta '8 saffi
Meta mqabbla ma 'bordijiet ta' ċirkwiti ta 'saff baxx, bordijiet ta' ċirkwiti ta '8 saffi għandhom spazju tal-wajers aktar abbundanti u jistgħu jissodisfaw il-ħtiġijiet li jintegraw numru kbir ta' komponenti f'tagħmir kumpless. L-ippjanar raġonevoli tas-saff tas-sinjal u s-saff tal-qawwa jista 'jnaqqas l-interferenza tas-sinjal, itejjeb l-istabbiltà u l-veloċità tat-trażmissjoni. Pereżempju, fi trażmissjoni ta' data ta'-veloċità għolja, jista' jiġi stabbilit saff ta' trażmissjoni indipendenti biex jipprevjeni crosstalk għas-sinjal. L-istruttura b'ħafna -saff tagħha tiffaċilita wkoll id-dissipazzjoni uniformi tas-sħana, ittejjeb l-affidabbiltà tat-tagħmir, u testendi l-ħajja tas-servizz.
Proċessi ewlenin fil-proċess tal-manifattura
Għażla ta 'materjali sottostrat
Il-bordijiet taċ-ċirkwiti ta '8 saffi għandhom rekwiżiti għoljin għal materjali ta' sottostrat, li jeħtieġu proprjetajiet elettriċi, mekkaniċi u termali tajbin. Materjali tas-sottostrat komuni jinkludu laminati miksijin tar-ramm-reżina epoxy rinfurzata bil-fibra tal-ħġieġ, polytetrafluoroethylene, eċċ.FR-4materjal għandu l-karatteristiċi ta 'spiża baxxa u prestazzjoni komprensiva tajba, u huwa adattat għall-biċċa l-kbira tax-xenarji ta' applikazzjoni ordinarji. Materjal PTFE għandu prestazzjoni ta 'frekwenza għolja-eċċellenti u kostanti dielettrika baxxa, li jagħmilha aktar adattata għall-użu f'bordijiet ta' ċirkwiti ta '8-saffi għal trażmissjoni ta' sinjal ta 'frekwenza għolja{-b'veloċità għolja, bħal bordijiet ta' ċirkwiti f'tagħmir ta 'komunikazzjoni. Meta tagħżel materjali sottostrat, huwa meħtieġ li jiġu kkunsidrati b'mod komprensiv l-indikaturi varji tal-prestazzjoni u l-fatturi tal-ispiża tal-materjali bbażati fuq ir-rekwiżiti speċifiċi tal-applikazzjoni tal-bord taċ-ċirkwit.
Produzzjoni taċ-ċirkwit tas-saff ta 'ġewwa
Il-produzzjoni ta 'ċirkwiti ta' saff ta 'ġewwa hija pass importanti fl-ipproċessar ta' bordijiet ta 'ċirkwiti ta' 8-saff. L-ewwelnett, aqta 'l-bord miksi tar-ram-f'daqsijiet xierqa, u mbagħad applika b'mod uniformi saff ta' materjal fotosensittiv, bħal film niexef jew fotoreżist likwidu, fuq il-wiċċ tiegħu. Sussegwentement, il-mudell taċ-ċirkwit ta 'ġewwa ddisinjat jiġi trasferit fuq il-pellikola miksija tar-ram-bl-użu ta' magna ta 'espożizzjoni. Il-materjal fotosensittiv espost jgħaddi minn reazzjoni ta' fotopolimerizzazzjoni fiż-żona tad-disinn, li jifforma saff reżistenti għall-korrużjoni mqadded-. Sussegwentement, il-materjal fotosensittiv fiż-żona mhux esposta ġie maħlul u mneħħi bl-użu ta 'żviluppatur, li rriżulta f'mudelli ta' ċirkwit ta 'ġewwa ċari li jidhru fuq il-bord miksi-ram. Fl-aħħarnett, poġġi l-pellikola miksija bir-ram fil-magna tal-inċiżjoni, u s-soluzzjoni tal-inċiżjoni tinħall u neħħi l-fojl tar-ram mhux protett, u tħalli linji preċiżi ta 'ċirkwit ta' ġewwa. Matul dan il-proċess, huwa meħtieġ li jiġu kkontrollati b'mod strett il-ħin tal-espożizzjoni, il-konċentrazzjoni tal-iżviluppatur u l-parametri tal-inċiżjoni biex jiġu żgurati l-eżattezza u l-kwalità taċ-ċirkwit tas-saff ta 'ġewwa.
Proċess tal-laminazzjoni
Is-saffi huwa l-proċess ta 'laminazzjoni ta' bordijiet ta 'ċirkwiti ta' saff ta 'ġewwa multipli u folji semi vulkanizzat skond struttura ddisinjata f'munzelli biex tifforma bord ta' ċirkwit b'ħafna -saff sħiħ. Qabel il-laminazzjoni, huwa meħtieġ li jsir trattament ta 'blackening fuq il-bord taċ-ċirkwit ta' ġewwa biex iżżid l-adeżjoni tiegħu mal-folja semi vulkanizzata. Imbagħad, munzell il-bord taċ-ċirkwit ta 'ġewwa, folja semi vulkanizzata, u fojl tar-ram ta' barra fl-ordni u poġġihom f'magna tal-laminazzjoni bil-vakwu. F'ambjenti ta 'temperatura għolja u ta' pressjoni għolja, il-folja semi vulkanizzata gradwalment idub u timla l-vojt bejn il-bordijiet taċ-ċirkwiti ta 'ġewwa, u tagħmel kull saff magħqud sewwa flimkien. It-temperatura, il-pressjoni u l-kontroll tal-ħin matul il-proċess tal-laminazzjoni huma kruċjali. Temperatura jew pressjoni eċċessiva jistgħu jikkawżaw deformazzjoni u delamination tal-bord taċ-ċirkwit, filwaqt li temperatura jew pressjoni insuffiċjenti jistgħu jirriżultaw f'twaħħil dgħajfa. Għalhekk, huwa meħtieġ li jiġu aġġustati b'mod preċiż il-parametri tal-laminazzjoni bbażati fuq il-karatteristiċi tal-materjal tas-sottostrat u l-istruttura laminata biex tiġi żgurata s-saħħa tat-twaħħil tas-saff ta 'bejn is-saffi u l-istabbiltà dimensjonali tal-bord taċ-ċirkwit.
Tħaffir u kisi tar-ram
Wara li titlesta l-laminazzjoni, jeħtieġ li jittaqqbu toqob fuq il-bord taċ-ċirkwit biex jiġu installati pinnijiet tal-komponenti elettroniċi u jgħaqqdu saffi differenti ta 'ċirkwiti. It-tħaffir jitwettaq bl-użu ta 'magni tat-tħaffir CNC ta'-preċiżjoni għolja, li jiżguraw l-eżattezza dimensjonali u l-vertikalità tat-toqba billi jikkontrollaw il-veloċità tar-rotazzjoni, ir-rata tal-għalf, u l-pożizzjoni tat-tħaffir tat-drill bit. Wara li jitlesta t-tħaffir, il-ħajt tat-toqba jeħtieġ li jkun miksi bir-ram biex jiżgura konduttività tajba u jinkisbu konnessjonijiet elettriċi bejn saffi differenti. Il-proċess tal-kisi tar-ram normalment jadotta taħlita ta 'kisi tar-ram kimiku u ram tal-electroplating. L-ewwelnett, saff irqiq tar-ram jiġi depożitat fuq il-wiċċ tal-ħajt tat-toqba permezz ta 'kisi tar-ram kimiku, u mbagħad is-saff tar-ram jitħaxxen għall-ħxuna mixtieqa permezz ta' l-electroplating tar-ram. Matul il-proċess tal-kisi tar-ram, huwa meħtieġ li tiġi żgurata l-istabbiltà tal-parametri bħall-kompożizzjoni, it-temperatura u d-densità tal-kurrent tas-soluzzjoni tal-kisi biex tiġi żgurata l-uniformità u l-kwalità tas-saff tal-kisi tar-ram.
Fabbrikazzjoni taċ-ċirkwit tas-saff ta 'barra u trattament tal-wiċċ
Il-proċess ta 'produzzjoni taċ-ċirkwit tas-saff ta' barra huwa simili għal dak taċ-ċirkwit tas-saff ta 'ġewwa, li jeħtieġ ukoll proċessi bħal kisi ta' materjali fotosensittivi, espożizzjoni, żvilupp u inċiżjoni. Meta tagħmel iċ-ċirkwit ta 'barra, għandha tingħata attenzjoni lill-eżattezza tal-allinjament maċ-ċirkwit ta' ġewwa biex tiżgura l-konnessjoni elettrika korretta tal-bord taċ-ċirkwit kollu. Wara li jitlesta ċ-ċirkwit ta 'barra, sabiex tittejjeb is-saldabbiltà u r-reżistenza għall-ossidazzjoni tal-bord taċ-ċirkwit, huwa meħtieġ li jiġi ttrattat il-wiċċ tal-bord taċ-ċirkwit. Proċessi ta 'trattament tal-wiċċ komuni jinkludu livellar ta' arja sħuna, kisi tad-deheb tan-nikil electroless, protettivi organiċi tal-issaldjar, eċċ Il-livellar tal-arja sħuna huwa l-proċess li tgħaddas bord ta 'ċirkwit f'liga taċ-ċomb tal-landa imdewweb, u mbagħad tuża arja sħuna biex tneħħi l-istann żejjed biex tifforma kisi uniformi tal-istann fuq il-wiċċ tal-bord taċ-ċirkwit; Il-kisi tad-deheb tan-nikil kimiku huwa l-proċess ta 'depożitu ta' saff ta 'nikil fuq il-wiċċ ta' bord ta 'ċirkwit, segwit minn saff ta' deheb. Is-saff tad-deheb għandu konduttività tajba u reżistenza għall-ossidazzjoni, li tista 'ttejjeb l-affidabbiltà tal-bord taċ-ċirkwit; Il-protettant tal-issaldjar organiku huwa saff ta 'film protettiv organiku miksi fuq il-wiċċ tal-bord taċ-ċirkwit biex jipprevjeni l-ossidazzjoni tal-wiċċ tar-ram. Fl-istess ħin, il-film protettiv jiddekomponi waqt l-issaldjar, jesponi l-wiċċ tar-ram u jiżgura prestazzjoni tajba tal-issaldjar. L-għażla tal-proċess tat-trattament tal-wiċċ għandha tiġi determinata abbażi tax-xenarju tal-applikazzjoni, ir-rekwiżiti tal-ispiża, u l-aspettattivi għall-prestazzjoni elettrika u l-affidabbiltà tal-bord taċ-ċirkwit.
Spezzjoni stretta tal-kwalità
Spezzjoni viżwali
Wara li l-bordijiet taċ-ċirkwiti ta '8 saffi jiġu pproċessati, l-ewwel pass huwa li twettaq spezzjoni viżwali. Spezzjona l-wiċċ tal-bord taċ-ċirkwit għal difetti ovvji bħal grif, tbajja, residwu tal-fojl tar-ram, ċirkuwiti qosra, jew ċirkwiti miftuħa bl-għajn jew bl-għajnuna ta 'lenti, mikroskopji, u għodda oħra. Fl-istess ħin, iċċekkja jekk il-karattri tal-iskrin tal-ħarir humiex ċari u kompluti, u jekk il-pożizzjonijiet tat-toqob humiex korretti. L-ispezzjoni viżwali hija l-pass fundamentali tal-ittestjar tal-kwalità, li jista 'jidentifika xi kwistjonijiet ta' kwalità intuwittivi u jwettaq fil-pront xogħol mill-ġdid jew skrappjar.
Ittestjar tal-prestazzjoni elettrika
L-ittestjar tal-prestazzjoni elettrika huwa pass kruċjali fl-ispezzjoni tal-kwalità ta 'bordijiet taċ-ċirkwiti ta' 8 saffi. Uża tagħmir għall-ittestjar professjonali bħal testers tal-labra li jtajru, testers onlajn, eċċ biex tittestja b'mod komprensiv il-prestazzjoni elettrika tal-bordijiet taċ-ċirkwiti. Il-magna tal-ittestjar tal-labra li jtajru tiskopri l-konnettività, ċirkwit qasir, ċirkwit miftuħ, u parametri tal-komponenti taċ-ċirkwit billi tikkuntattja s-sonda mal-punt tal-ittestjar fuq il-bord taċ-ċirkwit; It-tester onlajn jista 'jwettaq testijiet funzjonali fuq il-komponenti installati fuq il-bord taċ-ċirkwit biex jiddetermina jekk humiex qed jaħdmu sew. Barra minn hekk, għal linji tas-sinjali ta '-veloċità għolja, huwa meħtieġ li jintużaw analizzaturi tan-netwerk u tagħmir ieħor għall-ittestjar tal-integrità tas-sinjal biex jinstabu attenwazzjoni tas-sinjal, riflessjoni, crosstalk, u kundizzjonijiet oħra waqt it-trasmissjoni. Permezz ta 'ttestjar tal-prestazzjoni elettrika, jista' jiġi żgurat li l-prestazzjoni elettrika tal-bordijiet taċ-ċirkwiti ta '8 saffi tissodisfa r-rekwiżiti tad-disinn u tissodisfa l-ħtiġijiet tal-użu ta' apparat elettroniku.
sejbien tar-raġġi X
Minħabba l-istruttura b'ħafna -saffi tal-bord taċ-ċirkwit ta '8-saffi, il-kwalità tal-konnessjonijiet tas-saff ta' bejn is-saffi u l-ġonot tal-istann ġewwa ma jistgħux jiġu evalwati direttament permezz ta 'spezzjoni viżwali u ttestjar tal-prestazzjoni elettrika. Għalhekk, huwa meħtieġ li tuża tagħmir ta 'skoperta tar-raġġi X biex tispezzjona l-istruttura interna tal-bord taċ-ċirkwit. L-ispezzjoni tar-raġġi X-tista' tippenetra l-bords taċ-ċirkwiti u taqbad immaġini ta' konnessjonijiet interni tas-saffi ta' bejn is-saffi u ġonot tal-istann. Billi jiġu analizzati l-immaġini, huwa possibbli li jiġi ddeterminat jekk il-laminazzjoni hijiex tajba, jekk it-tħaffir u l-kisi tar-ram humiex kwalifikati, u jekk hemmx difetti bħal issaldjar virtwali u ċirkuwiti qosra fil-ġonot tal-istann. L-ispezzjoni tar-raġġi X tista 'tiskopri xi kwistjonijiet ta' kwalità moħbija ġewwa l-bord taċ-ċirkwit, u ttejjeb b'mod effettiv il-kwalità u l-affidabbiltà tal-prodott.
