X'inhuHDI?

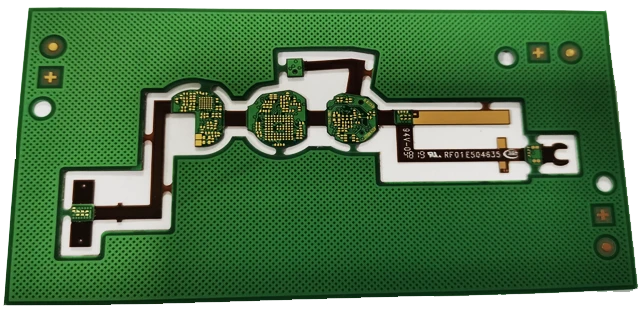

Bord HDI (bord ta 'interkonnessjoni ta'-densità għolja) huwa bord ta 'ċirkwit stampat li juża teknoloġija ta' toqba mikro blind midfuna biex tikseb densità ta 'linja ogħla, u għandha l-karatteristiċi ta' "dawl, irqiq, qasir u żgħir". Il-vantaġġi ewlenin tiegħu jinsabu f'wisa '/spazjar tal-linja iżgħar (sa 3mil/3mil), apertura iżgħar (minimu 0.1mm), u densità ogħla ta' interkonnessjoni bejn is-saffi, li tagħmilha adattata għal apparati minjaturizzati high-bħal smartphones u smartwatches.
Il-proċess tal-produzzjoni tal-bord HDI (bord ta 'interkonnessjoni ta'-densità għolja) huwa ċċentrat fuq metodu ta 'tħaffir u saffi tal-lejżer, li jikseb mikro toqob, linji fini, u saffi irqaq. Il-proċess ewlieni huwa kif ġej:
1. Fażi tad-disinn
Uża softwer professjonali biex tippjana l-post tal-linji, toqob midfuna, u toqob għomja biex tiżgura l-fattibilità ta' interkonnessjoni ta'-densità għolja.
2. Preparazzjoni tal-materjal
Agħżel kostanti dielettrika baxxa, sottostrati ta 'reżistenza għas-sħana għolja (bħal reżina epoxy modifikata) u fojl tar-ram pur biex tiżgura l-istabbiltà tas-sinjal.
3. Fluss tal-proċess ewlieni
Produzzjoni ta 'saff ta' ġewwa: Tħaffir bil-lejżer biex jiffurmaw mikro toqob (minimu 0.075mm), inċiżjoni tal-fojl tar-ram biex jiffurmaw ċirkwiti ta 'saff ta' ġewwa.
Stivar u mili ta 'toqba għomja: alternattivament stivar ta' bordijiet tal-qalba u folji semi vulkanizzati, tinjetta tar-reżina wara t-tqaddid ta '-temperatura għolja u -pressjoni għolja biex tinkiseb interkonnessjoni bejn is-saffi.
Trattament tas-saff ta 'barra: tħaffir bil-lejżer ta' toqob konduttivi, konnessjoni ta 'electroplating ta' saffi ta 'ġewwa u ta' barra, trattament tal-wiċċ (bħal kisi tad-deheb tan-nikil) biex ittejjeb il-weldjabbiltà.
Spezzjoni ta' kwalità: Żgura l-eżattezza u l-affidabbiltà permezz ta' AOI, X-Ray, u metodi oħra.
4. Karatteristiċi tekniċi
Tħaffir bil-lejżer: jevita l-problema ta 'ksur tal-labra fit-tħaffir mekkaniku u jappoġġja l-interkonnessjoni fi kwalunkwe saff.
HDI ta 'ordnijiet multipli: teknoloġija ta' l-ewwel ordni (li tgħaqqad saffi ħdejn) sas-7 ordni (interkonnessjonijiet kumplessi), li tissodisfa rekwiżiti ta 'integrazzjoni għolja.
