PCB tar-ram oħxonhuwa t-trasportatur tal-qalba għal provvisti ta 'enerġija industrijali biex jinkiseb ġarr ta' kurrent għoli, dissipazzjoni effiċjenti tas-sħana, u tħaddim affidabbli fit-tul-, speċjalment adattat għal kundizzjonijiet tax-xogħol kumplessi bħal temperatura għolja, vibrazzjoni qawwija, u impatt kbir f'siti industrijali. Dan li ġej jipprovdi loġika ta 'applikazzjoni kompleta u pjan ta' għażla fattibbli bbażat fuq xenarji tipiċi ta 'provvisti ta' enerġija industrijali.

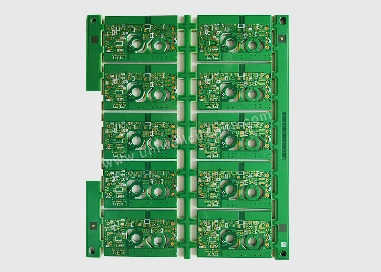

Il-valur tal-applikazzjoni tal-qalba tal-PCB tar-ram oħxon fil-provvista tal-enerġija industrijali
Il-modulu tal-enerġija, iċ-ċirkwit tar-rettifika u l-filtrazzjoni, u ċ-ċirkwit tas-sewqan tal-output tal-provvisti tal-enerġija industrijali huma x-xenarji tal-applikazzjoni ewlenin ta 'PCBs tar-ram oħxon, b'valuri ewlenin ikkonċentrati fi tliet punti:
Ġarr sikur ta 'kurrent għoli: Il-ħxuna tal-fojl tar-ram hija ġeneralment aktar mid-doppju ta' dik tal-PCB ordinarju, tnaqqas ħafna r-reżistenza tat-trażmissjoni tal-kurrent u tevita sħana żejda tal-fojl tar-ram u ħruq taħt kurrent għoli. Jista 'jġorr b'mod stabbli kurrenti ta' grad industrijali li jvarjaw minn diversi amperes għal mijiet ta 'amperes.
Dissipazzjoni effiċjenti tas-sħana ta 'ekwalizzazzjoni tat-temperatura: Fojl oħxon tar-ram innifsu huwa materjal ta' dissipazzjoni tas-sħana ta 'konduttività termali għolja, li jista' jmexxi malajr is-sħana ta 'apparati ta' enerġija bħal tubi MOS u IGBTs lateralment għall-istruttura tad-dissipazzjoni tas-sħana. Iż-żieda fit-temperatura lokali tista 'tiġi kkontrollata fi żmien 20 grad, u testendi bil-kbir il-ħajja tas-servizz ta' capacitors u indutturi tal-enerġija.
Adattament qawwi tal-istruttura tal-kundizzjoni tax-xogħol: Il-kapaċitajiet kontra l-liwja u l-vibrazzjoni huma ferm superjuri għal pjanċi tar-ram irqaq ordinarji, u huwa adattat għal ambjenti ta 'installazzjoni b'impatt ta' tqandil ta 'sit industrijali u vibrazzjoni fit-tul, inaqqas ir-riskju ta' tqaxxir tal-fojl tar-ram u falliment tal-għeja tal-ġonta tal-istann, u jissodisfa r-rekwiżiti tal-ħajja tad-disinn tal-provvisti tal-enerġija industrijali għal 5-10 snin.
Għażla kwantitattiva tal-ħxuna tar-ram f'xenarji tipiċi ta 'provvista ta' enerġija industrijali
Ibbażat kompletament fuq il-livell tal-qawwa u l-kundizzjonijiet tat-tħaddim tas-sorsi tal-enerġija industrijali, ipprovdi punt ta' referenza tal-għażla tal-ħxuna tar-ram direttament applikabbli biex tevita li r-ram tħaxxin bl-addoċċ u li tikkawża żidiet fl-ispejjeż:
| Xenarju tal-provvista tal-enerġija industrijali | Kurrent kontinwu tipiku | Speċifikazzjonijiet rakkomandati tal-ħxuna tar-ram |
|---|---|---|
| Provvista ta 'enerġija ta' swiċċjar ta 'enerġija żgħira u medja, 100 ~ 1000W UPS | 5~40A | Saff ta 'barra tar-ram oħxon ta' 3 ~ 4oz |
| Servo drive industrijali, konvertitur tal-frekwenza universali | 20~80A | 3~4oz saff ta 'barra+2oz saff ta' ġewwa |
| Provvista ta 'enerġija ta' wweldjar ta 'qawwa għolja, unità tal-ibbrejkjar | 80~150A impatt għal żmien qasir- | 6 ~ 8oz doppju-ramm oħxon naħat |
| Provvista tal-enerġija tal-inverter industrijali ċentralizzata, modulu tal-ħażna tal-enerġija ta'-qawwa għolja | Kurrent tax-xarabank 'il fuq minn 200A | 10 ~ 12oz ultra oħxon tar-ram + tħaxxin tal-kisi tal-landa tat-tieqa |
Punti ewlenin biex jiġu evitati żvantaġġi fl-għażla multi-dimensjonali
1. Prinċipji ewlenin għall-għażla tal-ħxuna tar-ram
Ssegwi strettament il-loġika bażika ta ' "kurrent jiddetermina ħxuna tar-ram", li jirreferu għal formuli empiriċi: kurrenti permissibbli (A) ≈ ħxuna tal-fojl tar-ram (oz) × wisa' tal-wajer (mm) × 0.8 (temperatura ambjentali Inqas minn jew ugwali għal 40 grad ), ma jsegwux bl-addoċċ ram ultra oħxon.
L-ogħla kurrent tal-impuls huwa kkalkulat ibbażat fuq 1.5 darbiet il-kurrent kontinwu, u l-marġini tal-ħxuna tar-ram jiżdied b'livell wieħed fix-xenarju tal-kabinett industrijali mingħajr katusi tal-arja.
Huwa strettament ipprojbit li tuża ram oħxon fiż-żona tar-rotta tas-sinjali ta 'ċirkwiti mhux ta' enerġija biex tevita li tinbidel l-impedenza karatteristika tar-rotta u tikkawża nuqqas ta 'tqabbil tas-sinjal ta' kontroll.
2. Rekwiżiti għall-adattament tas-sottostrat u tal-proċess
Għandha tingħata prijorità lill-użu ta 'TG fr4 għoli b'Tg Akbar minn jew ugwali għal 170 grad bħala s-sottostrat biex jiġi evitat nuqqas ta' tqabbil CTE bejn ram oħxon u FR-4 ordinarju, li jista 'jirriżulta f'delaminazzjoni u nfafet taħt operazzjoni fit-tul ta' temperatura għolja -.
Għal xenarji b'rekwiżiti estremament għoljin ta 'dissipazzjoni tas-sħana, jistgħu jintgħażlu sottostrati tal-metall ibbażati fuq aluminju/ram, b'konduttività termali ta' aktar minn 1.5W/m · K, li hija aktar minn tliet darbiet aktar effiċjenti mid-dissipazzjoni tas-sħana fr4 ordinarja.
It-trattament tal-wiċċ preferut huwa l-proċess tad-deheb ta 'immersjoni, li huwa adattat għaż-żejt industrijali u l-ambjenti tat-trab. Ir-reżistenza għall-korrużjoni tagħha u l-kapaċità kontra l-inserzjoni huma ferm superjuri għall-bexx ordinarju tal-landa, u jevita kuntatt ħażin wara użu fit-tul-.
3. Limitazzjonijiet ewlenin tal-manifattura (DFM)
Il-wisa 'minimu tal-linja/ispazjar ta' fojl tar-ram ta '3oz hija Akbar minn jew ugwali għal 0.3mm, u fojl tar-ram ta' 6oz hija Akbar minn jew ugwali għal 0.4mm biex tevita wisa 'tal-linja mhux preċiża u problemi ta' ċirkwit qasir waqt l-inċiżjoni.
Toqob permezz ta 'uniku huma pprojbiti fuq mogħdijiet ta' kurrent għoli. 2-3 permezz ta 'toqob jeħtieġ li jiġu konnessi b'mod parallel għal kurrent ta' 5A fuq fojl tar-ram ta '3oz. L-apertura minima tat-toqba permezz għandha tkun Akbar minn jew ugwali għal 0.8mm, u l-ħxuna tar-ram tal-ħajt tat-toqba għandha tkun Akbar minn jew ugwali għal 20 μ m.
Pjanċi tar-ram ħoxnin b'ħafna saffi għandhom ikunu ddisinjati b'stivar simetriku, bis-saffi ta 'fuq u ta' isfel li jkollhom l-istess ħxuna tar-ram biex tiġi evitata tgħawwiġ eċċessiv tal-wiċċ wara l-laminazzjoni u inkapaċità li jadattaw għall-irqajja SMT.
