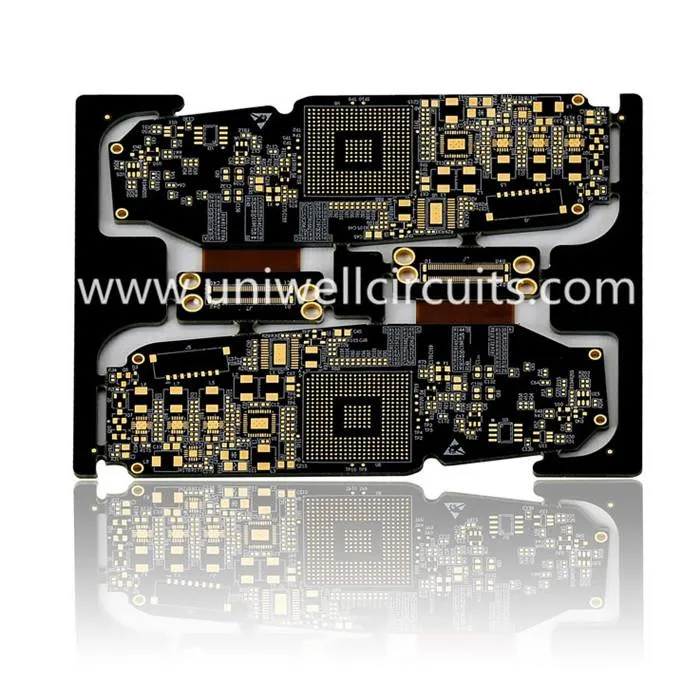

Telefon Smart Pcb flessibbli riġidu
1.Prodott jiddeskrivi
Parametru:
Bord riġidu-flex ta '10 saffi
Ħxuna tal-Bord: 1.5mm
Wisa '/ spazju tal-linja: 3 / 4mil
Pont tas-saldatura: 5mil
Uniwell, manifattura tad-dwana, tibni ċirkwiti flex għall-ispeċifikazzjonijiet eżatti tiegħek b'rendiment prevedibbli u affidabilità għolja Ċirkuwiti riġidi-flex (Varjazzjoni ta 'ċirkwiti flex) jgħaqqdu ċirkwit flex b'konduttur riġidu bħal konnettur jew bord ta' ċirkwit u jistgħu jinstabu fi applikazzjonijiet li jvarjaw minn elettronika għall-konsumatur għal sistemi ta 'gwida għall-inġenji tal-ajru.
2. Linja tal-produzzjoni
3. Kapaċità ta 'PCB riġida għal prototipi
Materjal | FR4, CEM-3, Core tal-metall, |
Haloġen Ħieles, Rogers, PTFE | |
Max. Daqs tal-Bord ta 'l-Irfinar | 1500X610 mm |
Min. Ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Buried / Blind Via (Mhux Cross) | 0.1mm |
Razzjon ta 'l-aspett | 16:01 |
Min. Id-Daqs tat-Tħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH / toqba tajba għall-ippressar / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Count ta 'Saff | 40 |
Max. ram (ġewwa / barra) | 6OZ / 10 OZ |
Tolleranza ta 'drill | +/- 2mil |
Ir-reġistrazzjoni tal-saff għal saff | +/- 3mil |
Min. wisa '/ spazju tal-linja | 2.5 / 2.5mil |
Żift BGA | 8mil |
Trattament tal-wiċċ | HASL, mingħajr ċomb HASL, |
ENIG, Immersjoni fidda / Tin, OSP |
4. Kapaċità FPC
Saffi: 20 (jinkludu 12-il saff)
Linja wideth / spazju (mil) fil-parti ta 'ġewwa: 3/3, 3.5 / 3.5
Il-proporzjon tal-aspett: 20: 1 (PTH); 1: 1 (blind vias)
Dijametru tat-toqob Min.drilling (mil): 6 (mekkaniku); 4 (laser)
Distanza mit-tħaffir għall-konduttur (mil): 6
Tolleranza għall-kontroll tal-impedenza (+/-): 10%
5. Konsiderazzjonijiet ta 'applikazzjoni jistgħu jinkludu:
● Pakketti mmuntati sewwa fejn huma meħtieġa konnessjonijiet elettriċi fi 3 assi (applikazzjoni statika).
● Konnessjonijiet elettriċi fejn l-assemblaġġ huwa meħtieġ li jiddawwar matul l-użu tiegħu (applikazzjoni dinamika).
● Applikazzjonijiet sensittivi għall-piż bħal mezzi miżmuma fl-idejn, ajruplani jew vetturi spazjali fejn jissostitwixxu ċineg tal-wajer itqal u aktar ingranati.
● F'applikazzjonijiet kostretti tal-ispazju li jipprojbixxu l-użu ta 'bordijiet ta' ċirkwiti eħxen jew ċineg tal-wajer, bordijiet ta 'ċirkuwiti flex għandhom bosta vantaġġi.
● Applikazzjonijiet ta 'prestazzjoni għolja fejn ir-rekwiżiti ta' sħana jew iżolament jipprekludu materjali tipiċi ta 'insulazzjoni.
Bħala manifattur premier tal-Flex Circuits, Uniwell tipproduċi u tikkonverti materjali rqiqa, flessibbli u kompożiti konswetudni permezz ta 'katina ta' provvista globali. Aħna nipprovdu ċirkuwiti flessibbli ta 'żift multa b'diversi saffi fejn l-applikazzjonijiet jeħtieġu interkonnessjonijiet f'pakkett kompatt. Iċ-ċirkwiti flex tagħna huma iżgħar u eħfef, u jistgħu jintegraw mingħajr xkiel fi kważi kull forma li għandek bżonn.
