PCB riġidu flex għal SIM card
1.Prodott jiddeskrivi
Speċifikazzjoni
Parametri bażiċi: struttura tal-materjal: kolla b'żewġ naħat + film ta 'kopertura safra ta' telf baxx + (linja ramm + kolla + materjal ta 'bażi ta' polyimide dielettriku ta 'frekwenza għolja + kolla + linja tar-ram) + film ta' kopertura safra ta 'telf baxx.
Reżistenza: ħielsa li tgħawweġ u twist.
Raġel: + / - 0.03 mm
Ħxuna: 0.15 mm
Rinfurzar: tisħiħ tal-folja tal-azzar pożittiv u negattiv ta '0.15 mm.
Proċess ta 'fabbrikazzjoni: kisi tal-istann, plaggjar, saff li jkopri, tip miksi bil-film, shielding tat-tip ta' reżistenza - iwweldjar.
Trattament tal-wiċċ: deheb (deheb) 1 ~ 2 microinch.
Wisa 'minimu tal-linja / distanza tal-linja: 0.06mm / 0.09mm.
Applikazzjoni: SIM card
Mhux biss il-bordijiet flex joffru flessibbiltà, iżda jippermettu wkoll lill-klijent li jirrealizza wkoll tfaddil importanti. Dawn il-bordijiet jistgħu jitfasslu biex jintużaw f'applikazzjonijiet fejn l-ispazju u l-piż huma limitati minħabba l-limitazzjonijiet fiżiċi tal-għeluq. B'differenza mill-bords l-aktar riġidi, il-flessibbli jista 'jiflaħ l-eskursjonijiet ħarxa tat-temperatura li jistgħu jseħħu waqt applikazzjonijiet ta' temperatura għolja. Wieħed mill-ikbar vantaġġi ta 'bord flex huwa li jista' jissostitwixxi bordijiet riġidi multipli, li jirriżulta fi ffrankar ta 'spejjeż sinifikanti lill-klijent. Uniwell joffrilek bord ta 'kwalità affidabbli bi prezz kompetittiv.
2.Applikazzjoni

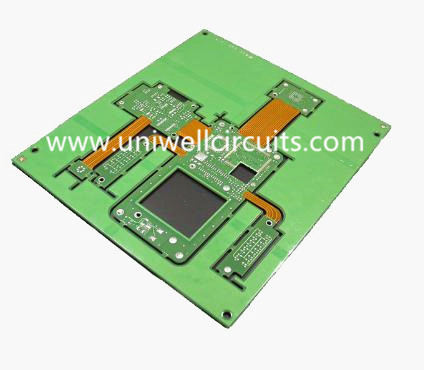

Fi bord stampat riġidu flex, sottostrati riġidi u flessibbli huma magħquda biex jiffurmaw pakkett wieħed. Fil-biċċa l-kbira tal-każijiet, bords multipli ta 'ċirkwiti flessibbli huma mwaħħla ma' bord riġidu biex jiffurmaw bord ta 'ċirkwit riġidu-flex kumpless. Dawn il-bordijiet ta 'ċirkwiti jipprovdu prestazzjoni mtejba u affidabilità. Il-flessibilità parzjali tagħhom tagħmilhom għażla xierqa għall-użu fit-telefowns ċellulari, prodotti elettroniċi li jintlibsu, u prodotti elettroniċi tal-konsumatur. Fabbrika ta 'ċirkwit riġidu-flex tista' tintuża minflok bordijiet riġidi multipli f'applikazzjoni.

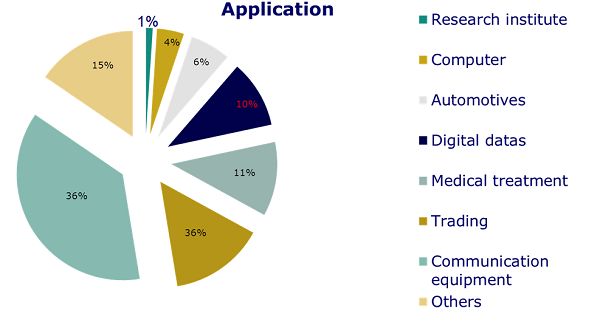

Il-PCB fissa riġida ta 'Uniwell Circuits hija applikata b'mod wiesa' f'komunikazzjoni, netwerk, prodotti diġitali, kontroll industrijali, kura medika, aeronawtika u astronawtiċi, difiża u oqsma militari, eċċ.
3. Leadtime għall-prototip u dawra mgħaġġla
Punti | Flex & Bord riġidu | Bord Flex | |||
Struttura normali | Struttura b'ħafna saffi | Struttura speċjali | Struttura tal-HDI | Struttura normali | |
Leadtime (jiem) | 6 | 8 | 10 | 12 | 3-6 |

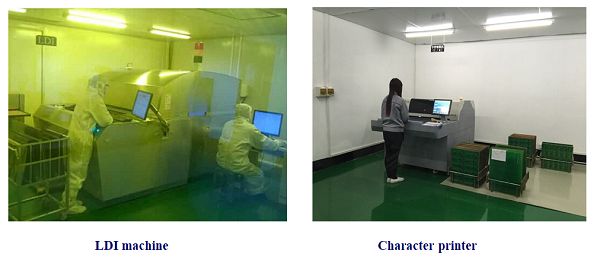

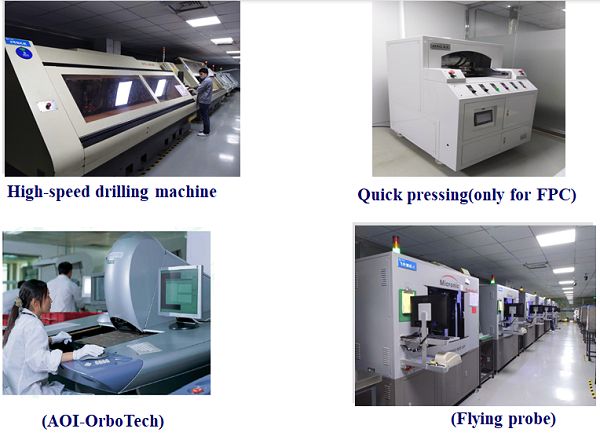

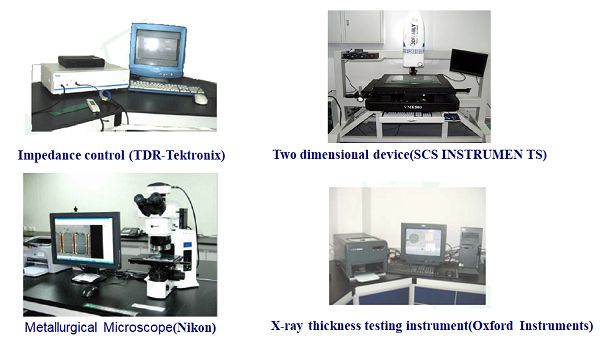

4. Tagħmir għall-produzzjoni u l-ittestjar
nużaw materjali ta 'grad għoli u proċessi ta' ttestjar stretti biex niżguraw li l-prodotti tagħna jissodisfaw ir-rekwiżiti ta 'sfida tal-klijenti industrijali tagħna.
