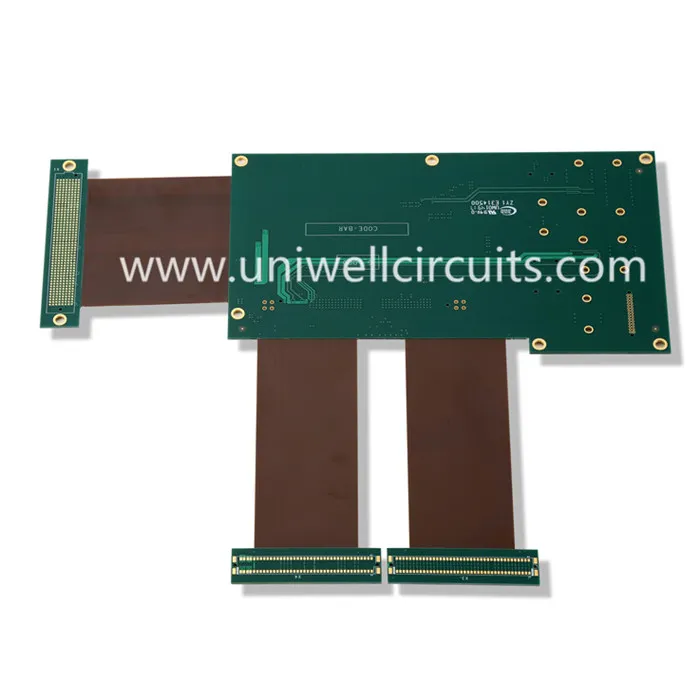

Strument mediku Flex board ta 'ċirkwiti riġidi
1.Prodott jiddeskrivi
Parametri bażiċi: struttura tal-materjal: kolla b'żewġ naħat + film ta 'kopertura safra ta' telf baxx + (linja ramm + kolla + materjal ta 'bażi ta' polyimide dielettriku ta 'frekwenza għolja + kolla + linja tar-ram) + film ta' kopertura safra ta 'telf baxx.
Reżistenza: ħielsa li tgħawweġ u twist.
Raġel: + / - 0.03 mm
Ħxuna: 0.15 mm
Rinfurzar: tisħiħ tal-folja tal-azzar pożittiv u negattiv ta '0.15 mm.
Proċess ta 'fabbrikazzjoni: kisi tal-istann, plaggjar, saff li jkopri, tip miksi bil-film, shielding tat-tip ta' reżistenza - iwweldjar.
Trattament tal-wiċċ: deheb ta 'immersjoni (1 ~ 2 U ").
Wisa 'minimu tal-linja / distanza tal-linja: 0.06mm / 0.09mm.
Applikazzjoni: Trattament mediku
Il-fornituri tal-PCB riġidi-flex bħal Uniwell Circuits jipprovdu gwida dwar it-taqsimiet u l-liwjiet biex iżommu t-tagħmir sikur tiegħek. Ridna nippreżentaw stampa ta 'malajr biex tgħinek tifhem il-ħxuna u rekwiżiti oħra li jista' jkollok bżonn għad-disinn tiegħek.
2. Speċifikazzjoni ta 'ċirkwiti flessibbli
Saffi: 20 (jinkludu 12-il saff)
Linja wideth / spazju (mil) fil-parti ta 'ġewwa: 3/3, 3.5 / 3.5
Il-proporzjon tal-aspett: 20: 1 (PTH); 1: 1 (blind vias)
Min. dijametru tat-toqba tat-titqib (mil): 6 (mekkaniku); 4 (laser)
Distanza mit-tħaffir għall-konduttur (mil): 6
Tolleranza għall-kontroll tal-impedenza (+/-): 10%
3. Sistema ta 'Kwalità
● Is-Sistema ta 'Kwalità Ċertifikata ISO 9001: 2008
● UL E314500
● Ts16949: 2009
4.Materjal
Il-bord ta 'ċirkuwitu stampat speċifiku riġidu-flex tiegħek se jkun disinn u produzzjoni tad-dwana. Madankollu, biex tibda taħseb dwar x'għandek tikkunsidra, ridna naqsam miegħek selezzjoni żgħira tal-materjali li jistgħu jintużaw għall-proġett tiegħek. Din il-flessibilità u l-kapaċità tagħmilna wieħed mill-fornituri ewlenin tal-PCB riġidi-flex li għandha toffri.
Il-materjali t-tajbin huma kruċjali fir-rigward ta 'bord ta' ċirkwit stampat riġidu-flex jew kwalunkwe bord ta 'ċirkuwitu stampat. PCBs b'materjali substandard jistgħu jonqsu f'ħinijiet kruċjali, jaqbżu, jaqbdu n-nirien, jikkawżaw xrar perikoluż jew inkella jikkompromettu l-operat tiegħek. Uniwell juża biss l-aqwa materjali għal kull PCB riġidu-flex biex jiżgura li tikseb l-aħjar riżultati fir-rigward tat-trasmissjoni tas-sinjal, konduttività termali u sigurtà.
Materjali Kap
● Materjali standard FR-4
● Materjali FR-4 kompatibbli bla ċomb
● Materjali diġitali b'veloċità għolja
● Materjal RF u mikrokompjantabbli
● Materjali tal-qalba tal-metall (jiġifieri l-aluminju) b'konduttività termali għolja
● Polyimide
● Coverlays, covercoats u maskri tal-istann flessibbli
● DuPont, Panasonic u custom ShengYi, materjal tad-ditta
5. Applikazzjoni tal-prodott
Il-prodotti ta 'Uniwell Circuits huma applikati b'mod wiesa' f'komunikazzjoni, netwerk, prodotti diġitali, kontroll industrijali, kura medika, aeronawtika u astronawtiċi, difiża u oqsma militari u l-bqija.
