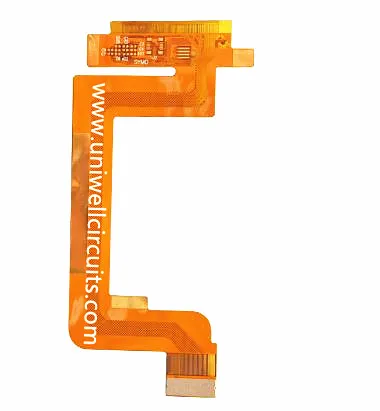

Bord ta 'ċirkwiti flessibbli għal touch screen
1.Prodott jiddeskrivi
Speċifikazzjoni:
Parametri bażiċi: struttura tal-materjal: kolla b'żewġ naħat + film ta 'kopertura safra ta' telf baxx + (linja ramm + kolla + materjal ta 'bażi ta' polyimide dielettriku ta 'frekwenza għolja + kolla + linja tar-ram) + film ta' kopertura safra ta 'telf baxx.
Reżistenza: ħielsa li tgħawweġ u twist.
Raġel: + / - 0.03 mm
Ħxuna: 0.15 mm
Rinfurzar: tisħiħ tal-folja tal-azzar pożittiv u negattiv ta '0.15 mm.
Proċess ta 'fabbrikazzjoni: kisi tal-istann, plaggjar, saff li jkopri, tip miksi bil-film, shielding tat-tip ta' reżistenza - iwweldjar.
Trattament tal-wiċċ: deheb (deheb) 1 ~ 2 microinch.
Wisa 'minimu tal-linja / distanza tal-linja: 0.06mm / 0.09mm.
Applikazzjoni: touch screen
Ċirkwiti uniwell FPC jiffukaw fuq prototipi, volum żgħir u ordnijiet ta 'volum medju, negozju flex & riġidu jikbru malajr minn mindu ġie stabbilit. Aħna iservu klijent tagħna ma 'kapaċità teknika qawwija R & D, diversi tipi ta' prodotti, kapaċità ta 'konsenja stabbli u malajr. Uniwell Circuits kienet waħda mill-aktar kumpaniji kompetittivi fil-livell domestiku ta 'klassi għolja flessibbli u bord riġidu
2. L-istorja tal-iżvilupp
3.Applikazzjoni
FPCs tagħna jistgħu jinstabu madwar id-dinja fil-qasam mediku, l-applikazzjonijiet aerospazjali u l-prodotti industrijali sfida grazzi għal kwalità eċċellenti u affidabilità għolja.
4.Relabbiltà
Għal ħafna mill-prodotti tagħna - speċjalment apparati impjantabbli - in-nuqqas waqt l-operazzjoni mhix għażla. Barra minn hekk, PCBs b'difetti moħbija se jikkawżaw spejjeż għoljin fil-katina tal-proċess sussegwenti. Uniwell jagħti importanza kbira lill-QA biex jiżgura li l-PCBs biss li jissodisfaw ir-rekwiżiti tal-kwalità tiegħek jitwasslu. Il-PCBs għandhom jiġu spezzjonati skont l-IPC 600 klassi 2 jew skont l-ispeċifikazzjonijiet tal-klijent. Is-sistema tal-ġestjoni tal-kwalità hija ċċertifikata skont l-ISO 9001 u integrata bis-sħiħ fis-sistema ERP.
Dokumenti tal-manifattura u speċifikazzjoni tal-prodott
Il-kontroll tal-bidla jsir permezz tal-ħruġ ta 'numru uniku ta' identifikazzjoni għal kull reviżjoni ta 'PCB partikolari u l-ispeċifikazzjonijiet kollha tal-prodott, id-disinji u d-dokumenti tal-fabbrikazzjoni huma referenzjati għal dan in-numru.
Barra minn hekk, PCBs b'rekwiżiti diffiċli huma mmarkati "Bord tad-Deheb" u matul il-produzzjoni tal-prototip il-parametri tal-produzzjoni kollha ta 'kull stadju tal-manifattura huma rreġistrati bir-reqqa. Dan jiżgura li l-lottijiet tal-produzzjoni sussegwenti jkunu manifatturati eżattament bl-istess mod (Bord tad-Deheb). Il-bidliet huma implimentati biss b'kollaborazzjoni mal-klijent.
Spezzjoni ottika awtomatika (AOI)
Is-saffi kollha huma soġġetti għal spezzjoni ottika awtomatika 100%. Dan it-test jiżgura li l-binarji jkollhom id-dimensjonijiet meħtieġa (eż. Nicks lokali tal-binarji) u se jaqblu mal-mudell meħtieġ. Ix-xejra tal-metall hija mqabbla mad-dejta oriġinali Gerber u l-mudell ma jitgħallemx minn bord inizjali.
Ittestjar elettroniku
Il-PCBs kollha jgħaddu minn test elettriku fit-tmiem tal-proċess tal-manifattura. Minbarra t-testijiet tas-soltu miftuħa u qosra, jistgħu jiġu offruti tagħbijiet ta 'impedenza għolja, tnixxija kurrenti, capacitive u inducativ kif ukoll ittestjar ta' vultaġġ għoli.
Normalment jintużaw testers ta 'sonda li jtajru. It-tagħmir tat-test elettroniku tagħna jippossjedi reġistrazzjoni ottika awtomatika u labar tas-soft touch li ma jħallu l-ebda marki fuq il-pads tal-kuntatt li huma speċjalment importanti għall-pads tal-bonds.
Merħba biex iżżur Uniwell! Aħna ħerqana li ġejjin tiegħek!
