AktarPanelĦafna saffi Rogers PCB
1. deskrizzjoni tal-prodott
Speċifikazzjoni

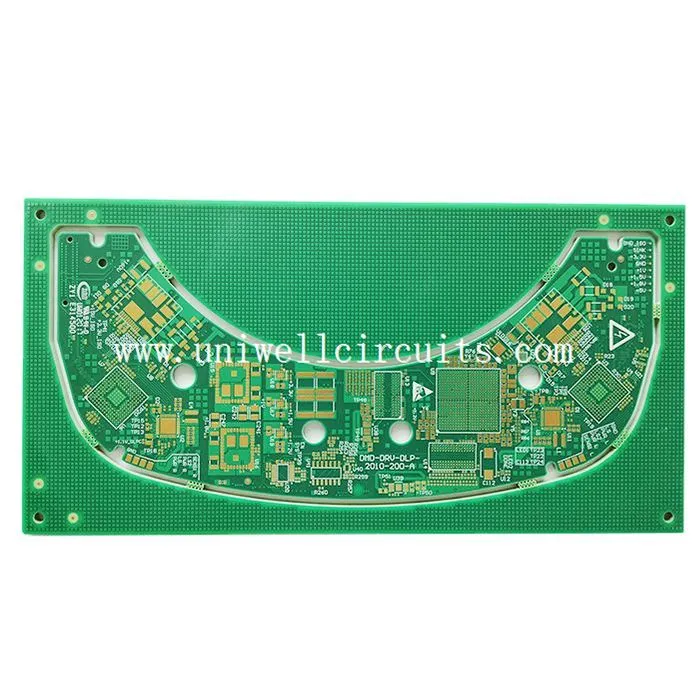

Ħafna saffi Rogers PCB
Għadd tas-saff: 6
Materjal: R4350B, 1 OZ għas-saff kollu
Tack minimu: 8mil
Spazju minimu (spazju): 8mil
Toqba minima: 0.30 mm
Wiċċ mitmum: immersjoni tad-deheb
Karatteristiċi: Rogers PCB b ' ħafna saffi bil-kontroll ta ' impedenza mmanifatturat f ' faċilità ta ' ISO9001certified bi "qabel il-kurva" teknoloġija tal-pro Ċess.
Uniwell għandu dak li għandek bżonn meta jkollok bżonnha. aħna nipprovdu bords ta ' ċirkwiti stampati ta ' kwalità għolja lil varjetà ta ' kumpaniji minn firxa wiesgħa ta ' kumpaniji. Ma jimpurtax jekk inti tordna PCB frekwenza għolja tiegħek ma ' materjal Rogers kmieni fil-ġurnata, tard bil-lejl jew fi kwalunkwe ħin matul il-jum. Tagħna huwa servizz ta ' 24 siegħa. Noffru l-aktar prezzijiet kompetittivi.
Aħna ma jħallux inti mdendlin ladarba inti ordni PCB frekwenza għolja ma ' materjal Rogers minn Uniwell. L-in ġiniera ta ' appoġġ tagħna huma disponibbli 24/7 biex iwieġbu kwalunkwe mistoqsijiet jew mistoqsijiet li jista ' jkollok. Lanqas ma hemm ordni minima.
2.Il-kapa ċità tal-produzzjoni taċ-ċirkwit tal-istampar riġidu:
Materjal | FR4, CEM-3, qalba tal-metall, |
Aloġenu, b ' xejn, PTFE | |
Max. Daqs tal-Bord tal-irfinar | 1500X610 mm |
Min. ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Midfun/għamja via (mhux cross) | 0.1 mm |
Aspett | 16:01 |
Min. daqs tat-t ħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH/toqba fl-Iffittja tal-fits/npth | +/-0.0762 mm/+/ -0.05mm/+/ -0.05mm |
Max. Għadd tas-saff | 40 |
Max. ram (ta ' ġewwa/ta ' barra) | 6OZ/10 OZ |
Tolleranza għat-titqib | +/-2mil |
Reġistrazzjoni saff għal saff | +/-3mil |
Min. wisa ' tal-linja/spazju | 2.5/2.5 mil |
Żift tal-BGA | 8mil |
Trattament tal-wi ċċ | HASL, il-HASL ħieles taċ-ċomb, |
ENIG, fidda fl-immersjoni/landa, OSP |
3. servizz tal-ittestjar
Uniwell joffri firxa sħiħa ta ' servizzi ta ' ttestjar. Inklużi:
1) 100% AOI
2) ittestjar tal-futa
3) 100% fl-ittestjar taċ-ċirkwit
4) 100% X-ray għall-ittestjar BGA
5) 3D il-ħxuna tal-pejst tat-test
Kull Bord huwa eżaminat bir-reqqa mill tim ta ' spezzjoni ddedikata tagħna bl-u żu AOI u telespettaturi ta ' tkabbir għoli. Bl-u żu tal-magna tar-ra ġġi X tagħna, aħna nittestjaw il-PCBs għal-livell tal-komponenti u l-wajers kollha jiġu spezzjonati u ttestjati bis-s ħiħ.
Ittestjar tal-flash u testijiet ta ' l-irbit ta ' l-art jistgħu wkoll isiru fejn meħtieġ.
