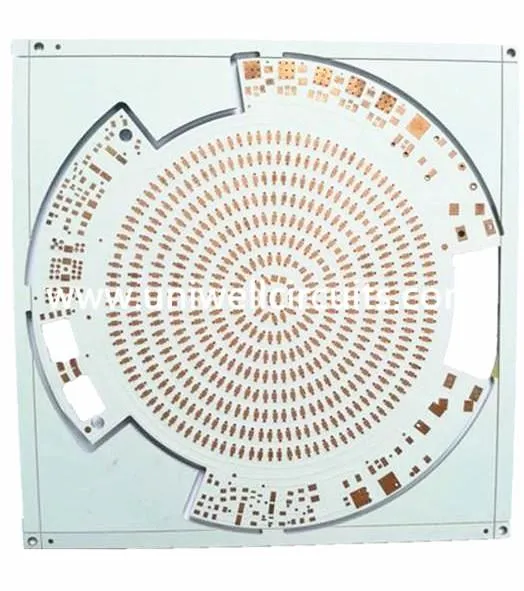

Bord ta 'ċirkwit ta' aluminju b'1 saff
1.Produzzjoni tiddeskrivi
Dettalji għal bord ta 'ċirkwit ta' l-aluminju saff 1 | |
Isem il-parti: | Bord ta 'ċirkwit ta' aluminju b'1 saff |
Materjal ta 'bażi: | Laminat tal-bażi tal-aluminju |
Għadd ta 'saff: | Saff 1 |
Ħxuna tar-ram: | 1oz jew 35um |
Tlestija tal-ħxuna tal-bord: | 1.6mm |
Kulur tal-maskra tas-sald: | White Liquid Ritratt Mudellaskask Image (LPI) |
Kulur leġġendarju: | le |
Superfiċje: | Deheb ta 'immersjoni |
Profil: | CNC + V-CUT |
Konduttività termali: | 1.0W / mK |
Saff iżolat tal-vultaġġ tal-vultaġġ | ≥3KV |
Żona ta 'applikazzjoni: | Dawl LED |
Il-prodotti ta 'Uniwell għandhom firxa wiesgħa ta' applikazzjoni:
1) Kulur sħiħ LED wiri: Bl-istess mod jew bil-korda jagħmlu l-aħmar, aħdar, kulur blu f'wieħed ponta, ugwalment jiddistribwixxu fil-pannell, u għalhekk tagħmel il-wiri kollu
2) normalment japplikaw għal sports fiżiku, reklam, bank, stock exchange, stazzjon, port, suq, telekomunikazzjoni, dipartiment, skola, monitoraġġ, ristorant, divertiment, eċċ.
2. Kapaċità teknika tal-PCB
Materjal | FR4, CEM-3, Core tal-metall, |
Haloġen Ħieles, Rogers, PTFE | |
Max. Daqs tal-Bord ta 'l-Irfinar | 1500X610 mm |
Min. Ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Buried / Blind Via (Mhux Cross) | 0.1mm |
Razzjon ta 'l-aspett | 16:01 |
Min. Id-Daqs tat-Tħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH / toqba tajba għall-ippressar / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Count ta 'Saff | 40 |
Max. ram (ġewwa / barra) | 6OZ / 10 OZ |
Tolleranza ta 'drill | +/- 2mil |
Ir-reġistrazzjoni tal-saff għal saff | +/- 3mil |
Min. wisa '/ spazju tal-linja | 2.5 / 2.5mil |
Żift BGA | 8mil |
Trattament tal-wiċċ | HASL, mingħajr ċomb HASL, |
ENIG, Immersjoni fidda / Tin, OSP |
3. Ħin taċ-ċomb u logistcis
1) ħin ta 'twassil
Saffi | Dawwar malajr | Ordni tal-kampjun | Ordni tal-massa |
waħda | 24 siegħa | 3 ijiem tax-xogħol | 7 ijiem tax-xogħol |
doppju | 24 siegħa | 4 ijiem tax-xogħol | 7 ijiem tax-xogħol |
4-6layer | 48 siegħa | 5-6 ijiem tax-xogħol | 10 ijiem tax-xogħol |
8-12layer | 120 siegħa | 7-9 ijiem ta 'xogħol | 15-il jum tax-xogħol |
Ibbażat fuq il-FR-4, Eskludi l-ħin tal-produzzjoni tal-materjal | |||
2) Loġistika
Nistgħu noffru FOB Shenzhen, FOB HK jew CIF fid-destinazzjoni tal-klijent.
Vapur direttament fil-maħżen maħtur tiegħek globalment.
4. Ippakkjar u konsenja
1) Dettalji tal-ippakkjar: Borża ssiġillata, Basktijiet anti-statiċi, Pakkett xieraq jew segwi l-ħtieġa tiegħek.
Kunsinna
Tip ta 'tbaħħir: UPS, DHL, FedEx, EMS, Post ta' Air Mail taċ-Ċina eċċ Tista 'tagħżel l-ispiża tat-tbaħħir kif trid.
1) veloċità għolja: espress għall-kampjun jew ordnijiet urġenti.
2) Għażla espressa
