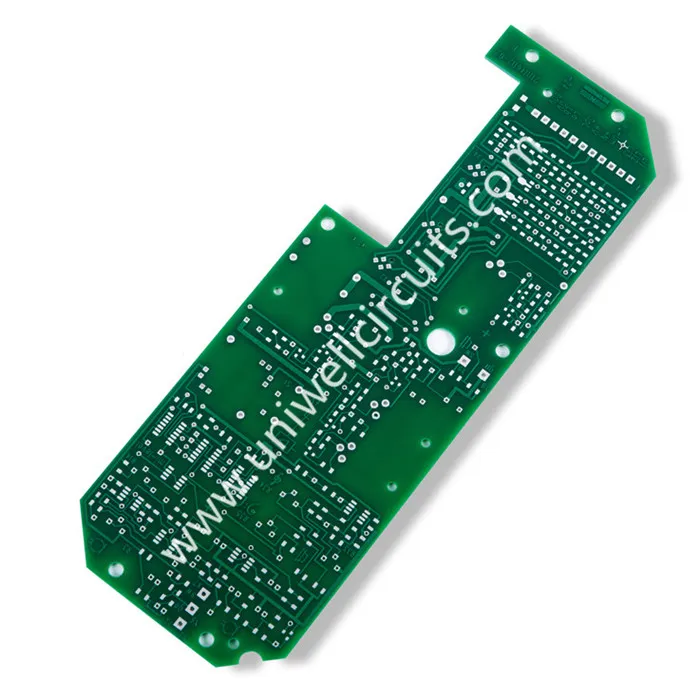

PCB tal-Kontroll tal-Magna
1. Deskrizzjoni tal-prodott
Speċifikazzjoni:
Materjal: FR-4
Ħxuna tal-Bord: 1.6mm
Piż tar-ram: 1oz
Ħxuna tar-ram: 18um
Superfiċje: mingħajr ċomb HASL
FR-4 (jew FR4) hija denominazzjoni ta 'grad NEMA għal materjal tal-pellikola tal-epoxy rinforzat bil-ħġieġ. FR-4 huwa materjal kompost magħmul minn drapp tal-fibreglass minsuġ b'laxina tar-reżina epoxy li hija reżistenti għall-fjamma (li tiftaħ lilha nnifisha). Dan huwa materjal normali f'Unikwell, aħna dejjem għandna dan il-materjal tipiku fl-istokk. Jekk tibgħatilna l-produzzjoni tal-volum, m'għandekx għalfejn tinkwieta n-nuqqas ta 'materjal.
2. Speċifikazzjonijiet tal-PCB:
| Materjal | FR4, CEM-3, Core tal-metall, |
Haloġen Ħieles, Rogers, PTFE | |
Max. Daqs tal-Bord ta 'l-Irfinar | 1500X610 mm |
Min. Ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Buried / Blind Via (Mhux Cross) | 0.1mm |
Razzjon ta 'l-aspett | 16:01 |
Min. Id-Daqs tat-Tħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH / toqba tajba għall-ippressar / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Count ta 'Saff | 40 |
Max. ram (ġewwa / barra) | 6OZ / 10 OZ |
Tolleranza ta 'drill | +/- 2mil |
Ir-reġistrazzjoni tal-saff għal saff | +/- 3mil |
Min. wisa '/ spazju tal-linja | 2.5 / 2.5mil |
Żift BGA | 8mil |
Trattament tal-wiċċ | HASL, mingħajr ċomb HASL, |
ENIG, Immersjoni fidda / Tin, OSP |
3. Għajnuniet għax-xiri:
a.Għal ordni tal-PCB, jekk jogħġbok ipprovdi fajl Gerber jew * pcb file. Kwalunkwe dettalji huma milqugħa wkoll jekk l-ebda fajl Gerber, PCBA b'ħafna saffi.
B. Kampjun tal-PCB, pcb b'volum baxx, PCB tal-produzzjoni tal-massa huma kollha jaċċettaw.
c.Għal ordni tal-PCBA, (Control Car Pcb) jekk jogħġbok ipprovdi l-fajl Gerber, * .pcb file u l-Lista BOM.
d. L-inġinerija reverse u s-servizz tal-klon PCB jistgħu jiġu pprovduti bil-bord taċ-ċirkwit stampat tiegħek ipprovdut.
Kull mistoqsija, merħba tikkuntattjana billi tibgħat inkjesta. Is-sodisfazzjon tiegħek huwa l-insegwiment tagħna.
4.FAQ
Q: Jista 'jkolli LOGO tiegħi fuq il-prodotti?
Iva, ovja. Nistgħu laser il-logo tiegħek fuq il-prodotti.
Q: Liema pajjiżi kkooperat miegħek?
Minn issa, għandna kkooperat mal-USA, ir-Russja, l-Ewropa, il-Pakistan, Singapor, il-Ġermanja, l-Arġentina, l-Awstralja u oħrajn.
Q: X'inhu terminu ta 'konsenja standard?
It-termini tal-kunsinna ta 'EXW, FCA, FOB, DDU eċċ huma kollha disponibbli bbażati fuq kull kwotazzjoni.
Q: X'inhu stencil pcb?
Huwa pjanċa tal-azzar irqiq, hemm ħafna toqob tal-kuxxinett fuqu. Il-vojt huwa biss tikteb vojt u l-indirizz tal-kuxxin tas-PCB eżattament jgħajjat. Din il-ħaġa hija magna awtomatika jew semi-awtomatika mwaħħla maċ-ċippa użata. Qoxra tal-malja tal-azzar fuq il-bord, imbagħad ixkupilja l-pejst, fuq pads tal-istann bħal dawn, imbagħad poġġi l-komponenti fuqha. Il-forn tat-tisħin ġewwa d-dar, iwweldjati aħjar.
It-tags Popolari: kontrollur bil-mutur PCB, iċ-Ċina, fornituri, manifatturi, fabbrika, irħas, personalizzati, prezz baxx, kwalità għolja, kwotazzjoni
