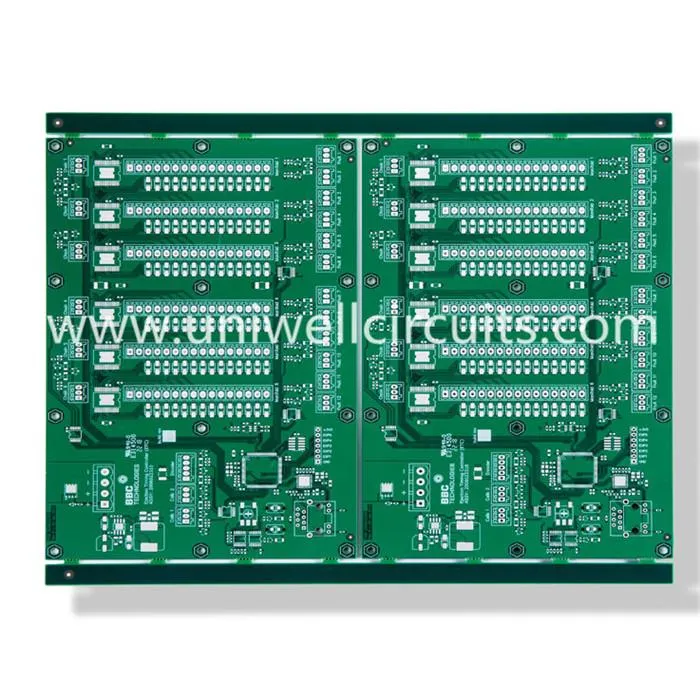

1.Produzzjoni preżenti
Speċifikazzjoni:
Saff: 4
Ħxuna tal-Bord: 1.6 mm
Trattament tal-wiċċ: immersjoni fidda.
Materjal: FR4 TG170.
Wisa 'tal-linja minima / distanza tal-linja: 8 / 10mil
Piż tar-ram: 105μm
Uniwell jipprovdi bord tal-ġenb wieħed, bord tas-saff doppju, ħanżir b'ħafna saffi (sa 32 saff), bord wieħed tal-ġenb tal-flessibilità, bord doppju tal-ġenb flex u bord flex b'ħafna saffi, bord riġidu-flex eċċ.
Id-dawran rapidu mgħaġġel tal-prototip mingħajr ma tiġi ssagrifikata l-kwalità huwa l-akbar karattru.
2. Informazzjoni tal-kumpanija
Ibbażat f'Washington, ċirkwiti ta 'Uniwell COT., LTD. fid-disinn, l-iżvilupp, il-manifattura u l-bejgħ ta 'PCB ta' preċiżjoni għolja double-sided u multilayer (Printed Circuit Board) li jiffokaw fuq dawran mgħaġġel, prototip, volumi medji u kbar, jistgħu wkoll jipprovdu:
- Il-manifattura tal-kuntratt tal-PCB
- Servizzi ta 'assemblaġġ tal-PCB
- Disinn u bejgħ tal-PCB
- Ġestjoni ta 'akkwist u materjal tal-komponenti
- Id-disinn tal-prodott
- Prototipjar ta 'PCB Fast & PCBA
- Assemblaġġi tal-kejbils u wajers
- Plastik u forom
- AOI, ittestjar ta 'X-Ray, servizz ieħor għall-ittestjar tal-funzjoni
3. Id-disinn tal-PCB ta 'kwalità għolja għandu jieħu ħsieb l-inventarju.
It-tqassim tal-komponenti huwa premessa bażika għat-tfassil ta 'dijagrammi ta' PCB ta 'kwalità għolja. Ir-rekwiżiti għat-tqassim tal-komponenti jinkludu installazzjoni, stress, tisħin, sinjal u estetika.
It-tqassim tal-komponenti huwa premessa bażika għat-tfassil ta 'dijagrammi PCB ta' kwalità għolja.
1) Disinn tal-komponent
Ir-rekwiżiti għat-tqassim tal-komponenti jinkludu installazzjoni, stress, tisħin, sinjal u estetika.
1.1.Installazzjoni
Jirreferi għas-sitwazzjonijiet ta 'applikazzjoni speċifika, sabiex tinstalla l-plakka taċ-ċirkwit mingħajr intoppi fix-xażi, qoxra, slot, mhux interferenza spazjali, bħal inċident ta' short circuit, u tagħmel serje ta 'rekwiżiti bażiċi. Ma nidħolx f'dik.
1.2.L-istress
Il-bord taċ-ċirkwit għandu jkun kapaċi jiflaħ kull tip ta 'forzi esterni u vibrazzjoni waqt l-istallazzjoni u l-operazzjoni. Għalhekk, il-bord taċ-ċirkwit għandu jkollu forma raġonevoli, u l-pożizzjoni ta' toqob varji (toqob bil-kamin u toqob b'forma speċjali) fuq il- irranġat b'mod raġonevoli. Ġeneralment, id-distanza bejn it-toqba u l-pjanċa hija ikbar mid-dijametru tat-toqba. Fl-istess ħin, għandu jkun innotat ukoll li s-sezzjonijiet l-aktar dgħajfin tal-pjanċi kkawżati minn toqob speċjali għandhom ukoll ikollhom biżżejjed qawwa tal-liwi. Il-konnettur fuq il-bord direttament "jestendi" l-apparat tad-djar, speċjalment biex jiżgura l-affidabilità tal-użu fit-tul.
1.3.Taħt
Fil-każ ta 'apparat ta' qawwa għolja u ta 'tisħin, minbarra li jiżgura l-kundizzjonijiet ta' dissważjoni tas-sħana, għandu jitqiegħed f'pożizzjoni tajba. Speċjalment fis-sistema ta 'simulazzjoni ta' preċiżjoni, huwa meħtieġ li tingħata attenzjoni speċjali lill- iġġenerat minn dawn il-mezzi fuq iċ-ċirkwit fraġli tal-preamplamazzjoni. B'mod ġenerali, parti kbira tal-qawwa għandha tkun separata f'modulu, u għandhom jittieħdu xi miżuri ta 'iżolament termali maċ-ċirkwit tal-ipproċessar tas-sinjal.
1.4.Is-sinjal
L-interferenza tas-sinjali hija l-aktar fattur importanti li għandu jitqies fid-disinn ta 'tqassim tal-PCB. Xi aspetti bażiċi huma: ċirkwit sinjal dgħajjef u separazzjoni ta' ċirkwit sinjal qawwi jew saħansitra iżolament; Il-parti AC hija separata mill-parti DC; parti ta 'frekwenza baxxa; Avviż tad-direzzjoni tal-linja tas-sinjal; L-arranġament tal-linji tal-art; Blinds xierqa, filtrazzjoni u miżuri oħra. Dawn huma ħafna argumenti li ġew enfasizzati dejjem u għal darb'oħra, mhux ripetuti hawn.
1.5.Għamla tajba
Mhux biss għandek tqis it-tqegħid pulita u ordnata tal-komponenti, iżda wkoll tikkunsidra l-fluss grazzjuż tal-linja. Peress li l-kapu ġenerali kultant jenfasizza dak ta 'qabel, huwa meħtieġ li jiġu evalwati l-vantaġġi u l-iżvantaġġi tad-disinn taċ-ċirkwit. Sabiex timmaġina l-prodott, dak ta 'l-ewwel għandu jingħata prijorità meta l-prestazzjoni ma tkunx eżiġenti. Madankollu, fil-każ ta' prestazzjoni għolja, jekk għandek tuża panel doppju, u l-bord taċ-ċirkwit huwa magħluq fih, għandek tagħti prijorità għas-sbuħija tal-linja tal-mixi. Is-sezzjoni li jmiss tiddiskuti l-estetika tal-wajers.
2) Prinċipju tal-wajers
Dan li ġej huwa introduzzjoni dettaljata għal xi wħud mill-miżuri ta 'kontra l-interferenza inqas komuni fil-letteratura. Meta wieħed iqis l-applikazzjoni prattika, speċjalment fil-prova tal-prodott, għad hemm numru kbir ta' pannelli doppji, u l-kontenuti li ġejjin huma prinċipalment għal pannelli doppji .
2.1.Il-"estetika"
Evita l-angoli tal-lemin meta ddawwar, u nipprova tagħmel transizzjoni bi djagonali jew ark.
Il-linja għandha tkun ordnata u ordnata, u rranġata f'kategoriji differenti, li tista 'mhux biss tevita interferenza reċiproka ta' sinjali differenti, iżda wkoll tiffaċilita spezzjoni u modifikazzjoni. Għal sistema diġitali, linji tas-sinjal tal-istess kamp (eż. linja) bejn m'għandekx għalfejn tinkwieta dwar il-problema ta 'l-interferenza, iżda tixtieq taqra, tikteb, sinjal ta' kontroll ta 'l-arloġġ, għandha tkun linja ta' l-art protetta bl-aħjar mod.
L-art kbira (se tiġi diskussa aktar 'l isfel), il-wajer tal-art (għandha tkun "wiċċ") u tipprova żżomm distanza ugwali raġonevoli bejn il-linji tas-sinjali, fuq il-premessa li tipprevjeni short circuit, tnixxija viċin kemm jista' jkun.
Għal sistemi kurrenti dgħajfa, il-linji ta 'l-art u tal-elettriku għandhom ikunu kemm jista' jkun qrib.
Uża s-sistema tal-komponent tat-tabella, il-linja tas-sinjal hija kemm jista 'jkun sħiħa.
2.2.Tqass tad-dawra.
Hemm ħafna diskussjoni dwar l-importanza u l-prinċipju tat-tqassim tal-linja bażika fil-letteratura, iżda għad hemm nuqqas ta 'introduzzjoni dettaljata u preċiża għat-tqassim tal-linja tal-art fil-PCB attwali. L-esperjenza hija li, sabiex titjieb l-affidabbiltà tas-sistema (minflok sempliċement tagħmel prototip sperimentali), il-linja tal-art ma tistax tiġi enfasizzata wisq, speċjalment f'proċessar tas-sinjal dgħajjef. Għal dan il-għan, ma għandniex nagħmlu sforz biex nimplimentaw il-prinċipju ta '"firxa kbira ta' żoni".
Meta titwitta l-art, għandha tkun simili għal grilja, sakemm ma tkunx frammentata b'linji oħra. Il-prestazzjoni termali u l-konduttività tal-frekwenza għolja tal-grilja huma ħafna aħjar minn dik tal-art kollha. Fil-wajers doppji tal-pannelli, xi kultant huwa meħtieġ biex tissepara l-wajer ta 'l-art sabiex timxi l-linja tas-sinjal, li hija estremament sfavorevoli biex tinżamm biżżejjed reżistenza ta' l-art. Għal din ir-raġuni, għandha tiġi adottata sensiela ta 'mezzi "intelliġenti" biex tiżgura li l- jinkludu:
Numru kbir ta 'komponenti tal-immuntar tal-wiċċ jintużaw biex jeliminaw l-ispazju "oriġinali" okkupat minn toqob tal-iwweldjar.
Użu sħiħ ta 'spazju pożittiv: l-użu estensiv ta' komponenti ta 'l-okkupazzjoni tal-wiċċ ta' l-okkazjoni, biex tipprova tagħmel il-linji tas-sinjal imorru 'l fuq, kemm jista' jkun sa ' il-ktieb tiegħi f'waħda mill-ħiliet tal-PCB: skambju pin għandu reklutaġġ, hemm ħafna perjodi simili, se jkomplu jiktbu.
Arranġament raġonevoli tal-linji tas-sinjali, se jitla 'f'żoni kritiċi, speċjalment il- "qalb" (hawnhekk huwa relatat mal-komunikazzjoni tal-pjanċa kollha) "sa" fuq l-art, sakemm id-disinn bir-reqqa jkun għadu jista' jagħmel dan.
Kooperazzjoni negattiva u pożittiva: xi kultant naħa waħda fuq il-pjanċa, l-art hija "ddisprata", tista 'tipprova tagħmel iż-żewġ naħat tal-wajers jikkoordinaw ma' xulxin f'dan il-mument, "Ma nistax nibqa hawnhekk għandha l-post tagħha għal ye" , fil-pożizzjoni opposta li tikkorrispondi għall-vojta minn biċċa art tat-turf mitfugħa biżżejjed, għal darb'oħra permezz tan-numru, il-post, raġonevoli biżżejjed permezz (meta wieħed iqis it-toqba għandha reżistenza ikbar), permezz ta 'dan Quot; "The bridge" il-linji tal-linji tas-sinjal li ġew maqsuma, iżda huma ħerqana li jiġu mwaħħla, u jittamaw li ż-żewġ naħat magħquda tal-istretti tat-Tajwan jiġu integrati f'konduttività elettrika suffiċjenti.
In-numru tal-ħajt tal-kelb: huwa diffiċli ħafna li toħroġ il-post u mhux lest li l-linja tal-art enormi tinqata 'b'linja ta' sinjal waħda, ħalli dan jindika inġustizzja daqsxejn, timxi madwar il-wiring.Sometimes , Jiena mhux kuntent li sempliċement iġbed wajer vojt, is-sinjal preċiż u jeħtieġ li tgħaddi minn resistor, jew "saqajn twal" oħra, nista 'perfettament ġustifikabbli li testendi l-pin tal-apparat, il-pożizzjoni ta' jumper part-time, kemm permezz tas-sinjal, u jevita l-ponta ta 'dan l-ismijiet unseemly: - (fil-biċċa l-kbira tal-każijiet, naturalment, nista' dejjem nagħmel sinjal bħal dan mill-post it-tajjeb biex jevita l-art mis-salib, l-unika ħtieġa hija osservazzjoni u immaġinazzjoni.
Mill-inqas, it-triq tal-kurrent ta 'l-art għandha tkun raġonevoli, u l-kurrent kbir u s-sinjal dgħajjef tal-kurrent m'għandhomx jimxu' l quddiem flimkien. Xi kultant, għażla ta 'triq raġonevoli, ringiela ta' linji tal-art tkun ta 'grupp konfigurat mhux raġonevoli.
Fl-aħħarnett, bil-mod, hemm famuż tgħid: "tista 'tafda ommok imma qatt ma tafda l-art tiegħek." F'okkażjonijiet ta' proċessar tas-sinjal dgħajjef ħafna (taħt il-mikrovolt), anki bil-ganċ jew bi ħsejjes garanti jiżgura l- , fuq il-punti ewlenin tad-differenza tal-potenzjal ta 'l-art xorta trid aktar minn amplitudni tas-sinjal ipproċessat, għall-inqas fl-istess ordni ta' kobor, anke jekk id-dritt potenzjali statiku, differenza potenzjali istantanja tista 'tkun ferm kbira.Għal tali okkażjoni, huwa li jagħmel iċ-ċirkwit jaħdem bħala indipendenti mill-potenzjal tal-art kemm jista 'jkun.
It-tqassim tal-linja tal-poter u l-iffiltrar tal-qawwa.
Ma naqbilx mal-letteratura ġenerali li l-linja ta 'l-enerġija għandha tkun kemm jista' jkun ħoxna.Dan biss f'qawwa qawwija (1 sekonda fuq medja tal-kurrent tal-kurrent ta 'l-enerġija tista' tilħaq 1 a), trid tiżgura wisa ' għal kull 1 kurrent li jikkorrispondi biex jissodisfa l-ħtiġijiet tal-biċċa l-kbira tal-każijiet). Il-wisa 'tal-korda tal-kurrent elettriku mhijiex iċ-ċavetta biss jekk tevita interferenza mis-sinjal. ġeneralment mhux fil-valur assolut tiegħu, iżda fil-varjazzjoni tal-provvista ta 'l-enerġija u l-interferenza tas-superposizzjoni. Il-muftieħ għall-interferenza tal-qawwa hija l-kapaċita tal-filtru! Jekk l-applikazzjoni tiegħek għandha rekwiżiti stretti għal kwalità ta' enerġija, ma skimp fuq il-capacitor tal-filtru! billi tuża l-capacitance tal-filtru, innota dan li ġej:
Iċ-ċirkwit kollu tat-tarf tad-dħul tal-enerġija għandu jkun hemm miżuri ta 'filtrazzjoni "totali", u diversi tipi ta' capacitors għandhom jaqblu ma 'xulxin, "l-istess ma jistax ikun żgħir, għall-inqas mhux ħażin J għal sistema diġitali għandu jkollha mill-inqas 100 + 10 uF uF Tantalu elettrolitiku + uF + 1 nf SMT garża 0.1.Verġenza għolja (100kHz) 100uF elettroliżi + 10uF ċippa tantalum + 0.47uF garża + 0.1uf patch.Ac sistema ta 'simulazzjoni: għal dc u sistemi analogi ta' frekwenza baxxa: 1000uF | Elettroliżi ta '1000uF + 10uF Tantalu + 1uF garża + 0.1uF garża.
Għandu jkun hemm "sett" ta 'capacitors tal-filtri madwar kull ċippa importanti. Għal sistemi diġitali, 0.1 uF garża hija biżżejjed, ċippa kurrenti importanti jew kurrenti ta' ħidma u akbar għandha tkun ukoll fuq 10 uF chip tantalum jew 1 uF garża, l-ogħla Ċipep tal-frekwenza tax-xogħol (CPU, kristalli) u 10 nf | 470 pf jew 1 nf. Il-kapaċitanza għandha tkun kemm jista 'jkun viċin għall-pin tal-qawwa taċ-ċipp u kemm jista' jkun diretta kemm jista 'jkun, l-iżgħar tkun l-eqreb.
Għall-capacitance tal-filtru taċ-ċippa, il-parti ta 'ġewwa (capacitance tal-filtru għas-sieq tat-tubu tal-qawwa taċ-ċippa) għandha tkun oħxon kemm jista' jkun, preferibbilment b'linji multipli ħafna.Forniment mal-capacitor tal-filtru huwa sors ta 'vultaġġ impedanti baxx (ac) barra s-saqajn tal-kondensaturi tal-kondensaturi (mill-qawwa ewlenija li tiffiltra l-kapaċitanza ta 'a) il-korda tal-kurrent elettriku mhix daqshekk importanti, m'għandhiex wisa' oħxon wisq, L-input huwa wkoll meħtieġ biex tuża n-netwerk tal-filtru RC biex tissopprimi aktar l-interferenza, filwaqt li l-linja ta 'l-enerġija iżgħar kultant ikollha l-effett tar-reżistenza fil-filtru RC, li hija ta' benefiċċju.
Għal sistema b'firxa wiesgħa ta 'temperatura operattiva, huwa importanti li wieħed jinnota li l-kapaċitatur elettrolitiku tal-aluminju jista' jnaqqas jew saħansitra jitlef l-effett ta 'filtrazzjoni f'temperatura baxxa, u minflok għandhom jintużaw il-capacitors tat-tantalu xierqa. Per eżempju, uża 100uF tantalu | Aluminju 1000uF minflok aluminju 470uF, jew ibdel 100uF aluminju b'tantalum ċippa 22uF.
Innota li l-kapaċitaturi elettrolitiċi ta 'l-aluminju m'għandhomx ikunu viċini wisq għal apparati ta' tisħin ta 'qawwa għolja.
4. Il- klijenti prinċipali tagħna huma minn manifatturi ta 'daqs medju fil-linja tal-konsumaturi elettronika, prodotti diġitali, telekomunikazzjoni bir-radju, ġestjoni industrijali, awtomatizzazzjoni u trattament mediku, eċċ. Il-bażi tal-klijenti sodi tagħna ġabet impetu qawwi għat-tkabbir tal-kumpanija.
