Bord taċ-ċirkwit tal-applikazzjoni tal-motherboard tal-kompjuter
1. Deskrizzjoni tal-prodott
Speċifikazzjoni:
Saff: 2
Ħxuna tal-Bord: 1.6 mm
Trattament tal-wiċċ: LF HASL.
Materjal: FR4.
Wisa 'tal-linja minima / distanza tal-linja: 8 / 10mil
Toqba min: 0.4 mm
Teknoloġija speċjali: finger deheb
Il-plakka ewlenija (xi kultant magħrufa bħala l-bord prinċipali, il-bord tas-sistema, il-bord orizzontali tal-bord orizzontali jew kollokalment, mobo) hija l-bord taċ-ċirkwit stampat prinċipali (PCB) misjub f'kompjuters u sistemi oħra espansibbli. Hija żżomm u tippermetti komunikazzjoni bejn ħafna mill-komponenti elettroniċi kruċjali ta 'sistema, bħall-unità ta' pproċessar ċentrali (CPU) u l-memorja, u tipprovdi konnetturi għal periferali oħra. B'differenza pjan ta 'wara, motherboard fiha sotto-sistemi sinifikanti bħall-proċessur u komponenti oħra. Meta tordna PCBs minn ċirkwiti Uniwell, tkun qed tixtri kwalità li tħallas għaliha nnifisha matul iż-żmien. Dan huwa ggarantit permezz ta 'speċifikazzjoni tal-prodott u kontroll tal-kwalità li huwa ferm aktar strett minn fornituri oħra, u jiżgura li l-prodott iwassal dak li jipprometti.
2.Data teknika
Materjal | FR4, CEM-3, Core tal-metall, |
Haloġen Ħieles, Rogers, PTFE | |
Max. Daqs tal-Bord ta 'l-Irfinar | 1500X610 mm |
Min. Ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Buried / Blind Via (Mhux Cross) | 0.1mm |
Razzjon ta 'l-aspett | 16:01 |
Min. Id-Daqs tat-Tħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH / toqba tajba għall-ippressar / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Count ta 'Saff | 40 |
Max. ram (ġewwa / barra) | 6OZ / 10 OZ |
Tolleranza ta 'drill | +/- 2mil |
Ir-reġistrazzjoni tal-saff għal saff | +/- 3mil |
Min. wisa '/ spazju tal-linja | 2.5 / 2.5mil |
Żift BGA | 8mil |
Trattament tal-wiċċ | HASL, mingħajr ċomb HASL, |
ENIG, Immersjoni fidda / Tin, OSP |
3.FAQ
Q: X'tipi ta 'funzjoni tat-test se jiġu offruti?
Biex niżguraw il-kwalità tal-produzzjoni, noffru l-proċedura taħt l-ittestjar biex niggarantixxu kull biċċa tal-prodott:
1) AOI (Spezzjoni Ottika Awtomatizzata)
2) Ittestjar awtomatiku ta 'ċirkwit qasir
3) Detector tar-RoHS
4) Tester dielettriku
5) Kontroll tal-impedenza
6) Mikroskopju metallografiku
7) Fly probe / mold fixture
8) Spezzjoni viżwali
Q: X'inhu l-pakkett tal-prodotti?
Aħna nużaw ippakkjar bil-vakwu.

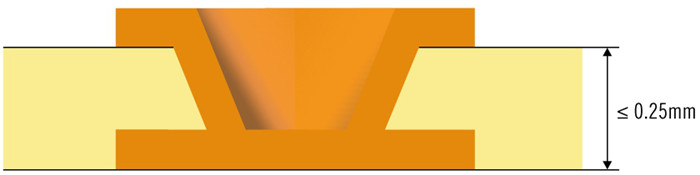

Q: X'inhu toqba microvia?
Skond id-definizzjoni l-ġdida fi ħdan l-IPC-T-50M microvia hija struttura għaqlija bi proporzjon ta 'aspett massimu ta' 1: 1, li ttemm fuq art mira b'fond totali ta 'mhux aktar minn 0.25mm imkejla mill- l-art mira.
