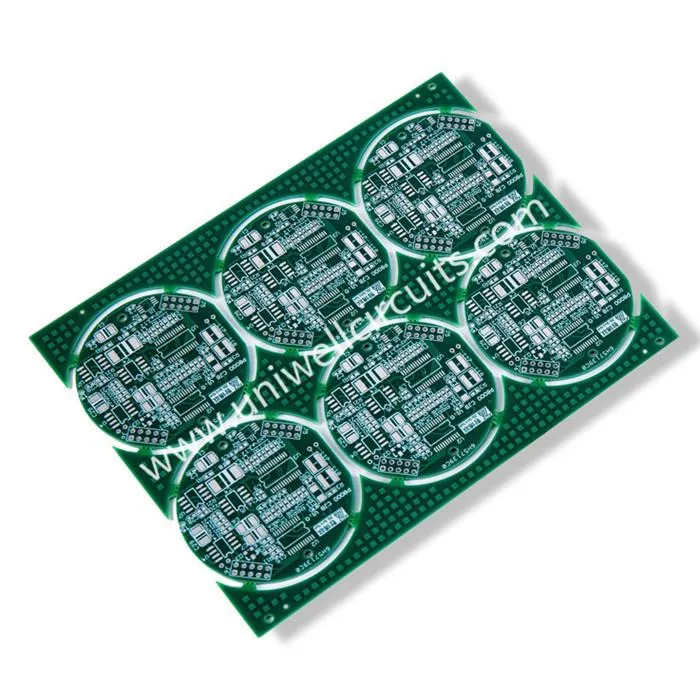

1. Deskrizzjoni tal-produzzjoni
Speċifikazzjoni:
Saff: 6
Ħxuna tal-Bord: 1.6 mm
Trattament tal-wiċċ: LF HASL.
Materjal: FR4 TG170.
Wisa 'tal-linja minima / distanza tal-linja: 7.87 / 10mil
Min toqba: 0.2mm
Rekwiżit speċjali: blind via
2. Informazzjoni tal-kumpanija
Ċirkwiti Uniwell bħala fabbrikant tal-PCB, għandu l-kapaċità li joffri diversi PCBs li jvarjaw minn twavel b'żewġ naħat bażiċi sa 40 saff ta 'saffi b'ħafna saffi, u jipprovdu servizzi PCBA ta' waqfa waħda, inkluż tqassim, manifattura, assemblaġġ, sors tal-komponenti u testjar tal-funzjoni tal-pcb.
Is-servizz superjuri li noffru lill-klijenti tagħna huwa ċ-ċavetta għas-suċċess tagħna u l-missjoni tagħna baqgħet l-istess peress li bdejna n-negozju fl-2007: niffokaw fuq prodotti ta 'kwalità għolja u teknikament avvanzati fil-limiti taż-żmien tal-klijent. Dan l-impenn, flimkien mal-ġid ta 'esperjenza u kompetenza li bnew matul is-snin, ifisser li aħna bħala manifattur tal-PCBs jista' joffri soluzzjoni totali lill-klijenti tagħna rekwiżiti tal-PCB - mill-inġinerija tmiem ta 'quddiem għal żmien twil ~ Ċiniż Multilayer Circuit Board PCB Fabbrikant
3.Buried blind permezz ta 'bord ta' ċirkwit jipproduċi l-kapaċità
| Materjal | FR4, CEM-3, Core tal-metall, |
Haloġen Ħieles, Rogers, PTFE, PI | |
Max. Daqs tal-Bord ta 'l-Irfinar | 1200X610 mm |
Min. Ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Buried / Blind Via (Mhux Cross) | 0.1mm |
Razzjon ta 'l-aspett | 16:01 |
Min. Id-Daqs tat-Tħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH / toqba tajba għall-ippressar / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Count ta 'Saff | 40 |
Max. ram (ġewwa / barra) | 6OZ / 10 OZ |
Tolleranza ta 'drill | +/- 2mil |
Ir-reġistrazzjoni tal-saff għal saff | +/- 3mil |
Min. wisa '/ spazju tal-linja | 2.5 / 2.5mil |
Żift BGA | 8mil |
Trattament tal-wiċċ | HASL, mingħajr ċomb HASL, |
ENIG, Immersjoni fidda / Tin, OSP |
Tagħmir 4.PCB
Ċirkwiti Uniwell bħala manifattur tal-PCB investew ħafna fl-apparat avvanzat ħafna reċentement, u dawn it-tagħmir avvanzati jinxtraw mill-Ġappun, il-Ġermaniż, eċċ. ambjent u taħriġ tal-persunal. Għandna kapaċità ta 'produzzjoni għal PCB ta' frekwenza standard u HDI, riġidi, RF u ta 'frekwenza għolja, f'lott żgħir, f'nofs il-volum u kwantitajiet ta' volum għoli.
5. X'inhu għomja u midfuna permezz ta 'bordijiet?
Il-vjaġġi ċari u / jew midfuna huma simili għal PCBs tradizzjonali b'ħafna saffi b'aċċess ta 'toqob għax dawn joħolqu konnessjonijiet bejn is-saffi tal-PCB. Iżda differenza importanti hija li vias għomja u midfuna ma jgħaqqdux neċessarjament is-saffi kollha ta 'bord. Din id-differenza tippermetti ċirkuwiti ta 'topografija mhux ċatt li għandhom jiġu konnessi, liema bordijiet tradizzjonali b'ħafna saffi ma jistgħux jagħmlu. Dan huwa vantaġġ importanti peress li jiffranka l-użu tal-ispazju fuq il-bord billi jippermetti biss li s-saff meħtieġ ikun imqabbad.
Iċ-ċirkuwiti Uniwell japplikaw definizzjonijiet speċifiċi għat-tipi varji ta 'interkonnessjonijiet imtaqqba. Huma:
● Through-hole through: fuq dak jista 'jkun hemm aċċess minn kemm saffi esterni tal-bord
● Għomja permezz ta ': waħda li ma tgħaddix mill-bord komplut għadha tista' tiġi aċċessata minn waħda mis-saffi esterni tal-bord.
● Mħallsa permezz ta ': waħda li tagħmel konnessjonijiet biss mas-saffi ta' ġewwa tal-bord u mhijiex aċċessibbli minn kwalunkwe saff estern
