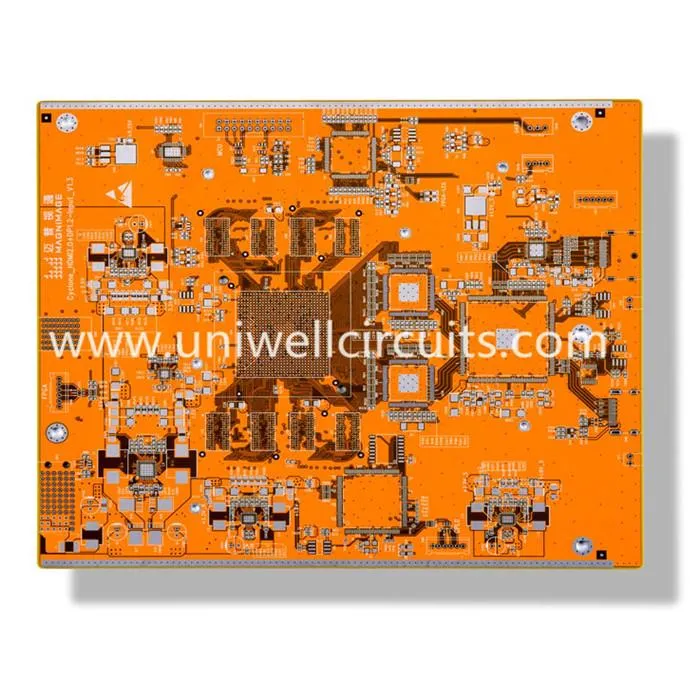

1.Produzzjoni tiddeskrivi
Speċifikazzjoni
Saff: 16
Ħxuna tal-Bord: 1.6 mm
Trattament tal-wiċċ: deheb ta 'immersjoni.
Materjal: FR4 tg170.
Wisa 'min linja / distanza tal-linja: 4 / 4mil
Min toqba: 0.3mm
Rekwiżit speċjali: kontroll tal-impedenza
Jekk m'intix ċert jekk l-operat partikolari tiegħek jeħtieġx FR-5 bordijiet TG għolja jew kif eżattament TG PCB jaħdem biex jipproteġi ċ-ċirkwiti sensittivi tiegħek matul l-implimentazzjoni, aħna kuntenti li jgħidlek dak kollu li għandek bżonn tkun taf. Aqra biex tikseb fehim sħiħ ta 'kemm taħdem PCB b'temperatura għolja u x'tista' tagħmel għalik. Ladarba inti tkun sodisfatt li bordijiet FR-4 high-TG huma tajbin għalik, Uniwell hija kuntenta li tgħinek issolvi din il-problema, jekk jogħġbok tħossok liberu li tikkuntattjana.
2. Profil tal-kumpanija
Ġew misjuba ċirkwiti Uniwell fl-2007 u għandna żewġ impjanti ta 'produzzjoni moderni f'Feminenza u Jiangmen, b'tagħmir ta' produzzjoni avvanzat, u b'kollox 600 impjegat. Aħna noffru prodotti affidabbli u servizz professjonali, aħna qed nistennew li jkunu s-sieħeb fit-tul tiegħek fiċ-Ċina.
3. Ippakkjar u tbaħħir
4.Da taf x'inhi FR4?
FR-4 hija indikazzjoni ta 'grad għal materjal epoxy msaħħaħ tal-fibreglass retardant tal-fjammi. Għalhekk, il-PCB FR-4 joffri livell ħafna akbar ta 'reżistenza għas-sħana minn PCB standard. Il-bordijiet ta 'ċirkuwiti FR-4 huma maqsuma f'erba' klassifikazzjonijiet li huma determinati min-numru ta 'traċċi tar-ram misjuba fil-materjal:
• PCB b'wiċċ wieħed / PCB b'wiċċ wieħed
• PCB b'ġenb doppju / PCB b'żewġ saffi
• Erba 'jew aktar minn 10 saffi PCB / Multilayer PCB
Provvista ta 'PCB Għoli ta' Temperatura Għolja għall-Applikazzjonijiet Tiegħek
Uniwell toffri għażla wiesgħa ta 'servizzi ta' manifattura ta 'prodotti PCB ta' temperatura għolja jew b'FR-4 jew materjali Tg oħra reżistenti għas-sħana u t-temperatura ta 'kwalità għolja. Aħna kapaċi li jwettqu fabbrikazzjoni tal-PCB ta 'temperatura għolja għall-applikazzjonijiet tal-elettronika tal-karozzi, tal-industrija u ta' temperatura għolja. Nistgħu nipproduċu PCB tal-High-Tg b'valur ta 'Tg sa 180 ° C. It-tabella li ġejja telenka xi wħud mill-materjali komunement użati tagħna għall-produzzjoni ta 'High-Tg PCBs.
Materjal | TG (DSC, ° C) | Td (Wt, ° C) | CTE-z (ppm / ° C) | Td260 (min) | Td288 (min) |
S1141 (FR4) | 175 | 300 | 55 | 8 | / |
S1000-2M (FR4) | 180 | 345 | 45 | 60 | 20 |
IT180 | 180 | 345 | 45 | 60 | 20 |
Rogers 4350B | 280 | 390 | 50 | / | / |
