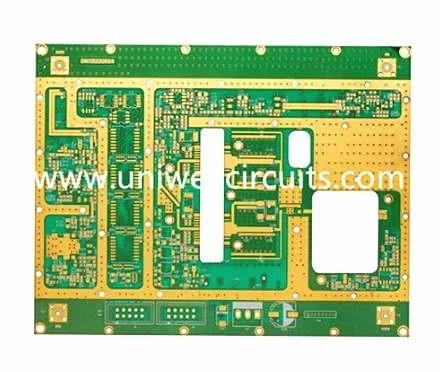

PCL ta 'frekwenza għolja 10L ENIG
1.Prodott jiddeskrivi
Speċifikazzjoni
10 saffi PCB ta 'frekwenza għolja ta' immersjoni tad-deheb
Saff: 10 saff
materjal: Ro4350B + FR4
Ħxuna: 1.5 mm
Superfiċje: ENIG (2U ")
Ftuħ minimu: 0.35mm.
Applikazzjoni: industrija awtomatika
Karatteristiċi: taħlit ta 'frekwenza għolja.
Ċirkwiti Uniwell twaqqfet fl-2007 li hi intrapriża hi-tech li tispeċjalizza fil-produzzjoni ta 'varjetà, volum medju, PCB personalizzati u PCBA prodotti b'R RoHS, UL, ISO, SGS certification.10 years'experience b'produzzjoni PCB, b'entużjażmu sħiħ, Uniwell qed tfittex quddiem biex tkun il-fornitur ikkwalifikat tiegħek!
2.Applikazzjoni
Uniwell joffri prototipi mgħaġġla u PCB tal-volum medju.
Prodotti tagħna huma applikati b'mod wiesa 'għal Aerospace, Mediċi, Karozzi, Telekomunikazzjonijiet, Kompjuters, Audio, prodotti Video u l-bqija.
3. Speċifikazzjoni dwar is-servizzi tal-PCB tagħna
Materjal | FR4, CEM-3, Core tal-metall, |
Haloġen Ħieles, Rogers, PTFE | |
Max. Daqs tal-Bord ta 'l-Irfinar | 1500X610 mm |
Min. Ħxuna tal-Bord | 0.20 mm |
Max. Ħxuna tal-Bord | 8.0 mm |
Buried / Blind Via (Mhux Cross) | 0.1mm |
Razzjon ta 'l-aspett | 16:01 |
Min. Id-Daqs tat-Tħaffir (mekkaniku) | 0.20 mm |
Tolleranza PTH / toqba tajba għall-ippressar / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Count ta 'Saff | 40 |
Max. ram (ġewwa / barra) | 6OZ / 10 OZ |
Tolleranza ta 'drill | +/- 2mil |
Ir-reġistrazzjoni tal-saff għal saff | +/- 3mil |
Min. wisa '/ spazju tal-linja | 2.5 / 2.5mil |
Żift BGA | 8mil |
Trattament tal-wiċċ | HASL, mingħajr ċomb HASL, |
ENIG, Immersjoni fidda / Tin, OSP |
4. Ippakkjar u tbaħħir
Imballaġġ
Normalment, aħna nippakkjaw il-PCB bil-boroż tal-plastik tal-bużżieqa l-ewwel biex jipproteġu l-prodotti perfetti.
Trasport bil-baħar
Uniwell tista 'tirranġa l-kunsinna bħala talba tal-klijent. Jekk inti tixtieq li tagħżel DOOR għal DOOR kunsinna espressa jew bl-ajru jew bil-baħar, huwa ok. U wkoll se nagħżlu l-irħas b'kunsinna sikura għalik.
5.Il-ftit għarfien --- il-karattru ta 'PCB ta' frekwenza għolja
(1) Il-kostanti dielettrika (Dk) trid tkun żgħira u stabbli, normalment l-iżgħar tkun l-aħjar. Ir-rata tat-trażmissjoni tas-sinjal hija proporzjonali għall-għerq kwadrat tal-kost tal-materjal dielettriku, il-kostanti dielettrika għolja x'aktarx li tikkawża dewmien fit-trażmissjoni tas-sinjal.
(2) It-telf dielettriku (Df) għandu jkun żgħir, li prinċipalment jaffettwa l-kwalità tat-trażmissjoni tas-sinjal, it-telf dielettriku iżgħar, it-telf tas-sinjal huwa wkoll iżgħar.
(3) Il-koeffiċjent ta 'espansjoni termali għandu jkun qrib il-fojl tar-ram kemm jista' jkun, minħabba inkonsistenzi fil-bidliet sħan u kesħin jikkawżaw separazzjoni tal-fojl tar-ram.
(4) assorbiment baxx ta 'ilma jaffettwa l-kostanti dielettrika u t-telf dielettriku meta jkun niedi.
(5) Reżistenza oħra tas-sħana, reżistenza kimika, saħħa tal-impatt, qawwa tal-qoxra, eċċ. Għandha tkun tajba wkoll.
Il-fenomenu tan-nuqqas ta 'abbord ta' frekwenza għolja huwa kkawżat prinċipalment minn valur kostanti dielettriku baxx ikkawżat mill-impatt tal-istabbiltà taċ-ċirkwit ta 'frekwenza għolja. Sinjal ta 'frekwenza għolja għandu effett tal-ġilda tal-konduttur, il-kost ta' dielettriku baxx b'ċirkwit baxx se jikkawża telf ta 'sinjal ta' frekwenza għolja, se jagħmel sinjal imdgħajjef, xquq tal-frekwenza, anki jwaqqaf il-vibrazzjoni. Il-prestazzjoni elettrika ġenerali hija agħar.
Uniwell huwa manifattur professjonali tal-PCB fiċ-Ċina li jipprovdi servizz PCB ta 'kwalità għolja li jinkludi l-fabbrikazzjoni PCB ta' frekwenza għolja bi prezz raġonevoli, jekk trid tkun taf aktar dwar dan, jekk jogħġbok ikkuntattjana liberament.
