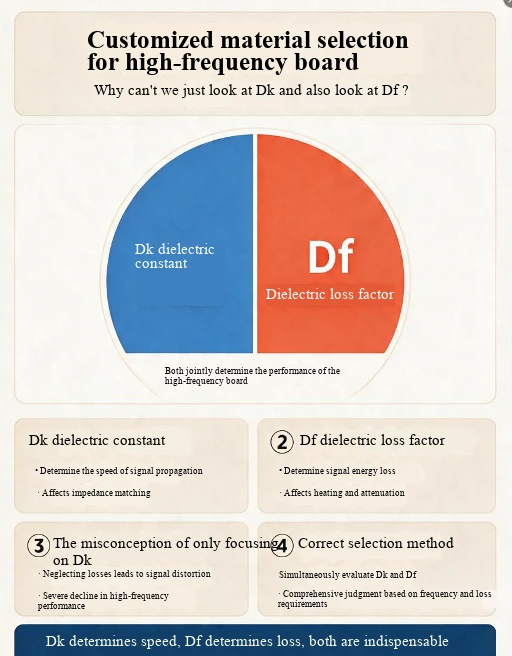

L-għażla ta 'materjali għal bordijiet personalizzati ta' frekwenza għolja ma tistax tkun ibbażata biss fuq Dk. Ir-raġuni ewlenija hija li Dk tiddetermina biss il-veloċità u l-eżattezza tal-impedenza tat-trażmissjoni tas-sinjal, filwaqt li Df jiddetermina direttament iż-żamma tal-enerġija tas-sinjal u l-affidabilità tas-sistema f'xenarji ta 'frekwenza għolja. It-tnejn huma indispensabbli, u l-iffukar biss fuq Dk jista 'jwassal direttament għal attenwazzjoni mhux ikkontrollata ta' sinjali ta 'frekwenza għolja u nuqqas ta' prestazzjoni tas-sistema.
Id-diviżjoni ewlenija tax-xogħol bejn it-tnejn hija kompletament differenti
Dk (kostanti dielettrika): Ekwivalenti għall-flatness tal-"highway" għat-trażmissjoni tas-sinjal, tiddetermina l-veloċità tal-propagazzjoni tas-sinjal, l-eżattezza tat-tqabbil tal-impedenza, u s-soluzzjoni ewlenija għall-problema ta '"ġiri veloċi tas-sinjal u l-ebda riflessjoni".
Df (fattur ta 'telf dielettriku): Huwa ekwivalenti għall-"konsum tal-fjuwil" fil-proċess ta' trasmissjoni tas-sinjal, li jiddetermina l-proporzjon ta 'enerġija tas-sinjal konvertita f'telf ta' enerġija tas-sħana, u ssolvi l-problema ta '"sinjal li jaħdem 'il bogħod mingħajr attenwazzjoni".
L-impatt tad-Df f'xenarji ta' frekwenza għolja se jiġi amplifikat b'mod esponenzjali
It-telf tal-inserzjoni huwa proporzjonali għall-frekwenza mmultiplikata b'Df, u iktar ma tkun għolja l-frekwenza, iktar tkun fatali d-differenza fit-telf ikkawżata mid-differenza żgħira f'Df
Fil-medda ta 'frekwenza ta' 10GHz, it-telf tal-linja ta 'trażmissjoni għal kull ċentimetru tal-bord FR-4 ordinarju jista' jilħaq aktar minn 1dB, filwaqt li t-telf ta 'Rogers RO4350B (Df=0.0037) huwa biss 1/5 ta' FR-4.
Fix-xenarju ta 'radar tal-mewġ millimetriku immuntat fuq vettura ta' 77GHz, jekk il-materjal Df=0.005 jintuża ħażin, it-telf akkumulat tal-linja ta 'trażmissjoni ta' 10cm direttament jikkawża li s-saħħa tas-sinjal fit-tarf li jirċievi tkun inqas mil-limitu tas-sensittività, li jirriżulta fir-radar isir "għomja".
Fix-xenarju ta 'server AI ta' veloċità ultra għolja ta '224Gbps, l-attenwazzjoni tal-enerġija tas-sinjal ta' bordijiet ordinarji Df għoli taqbeż it-30%, u r-rata ta 'żball tad-dejta hija akbar minn 5%, li tonqos kompletament milli tissodisfa r-rekwiżiti preċiżi ta' trażmissjoni tal-qawwa tal-kompjuter.
Ħares biss lejn xenarji ta 'falliment tipiċi tal-għażla tal-materjal Dk
It-tqabbil tal-impedenza huwa kompletament sa standard, iżda t-telf tal-enerġija tas-sinjal wara li jgħaddi minn linja ta 'trażmissjoni ta' 10 ċentimetri jaqbeż l-40%, u d-distanza tal-komunikazzjoni titnaqqas direttament bin-nofs.
Fir-radar tal-firxa tal-mewġ millimetriku f'fażijiet, l-istabbiltà Dk hija kwalifikata iżda d-Df hija għolja wisq, u d-devjazzjoni tal-qligħ ta 'kull sinjal tal-kanal taqbeż ± 2dB, li tirriżulta f'telf sħiħ ta' preċiżjoni tal-beamforming.
Waqt tħaddim fit-tul b'temperatura għolja, bordijiet Df għolja kontinwament jikkonvertu l-enerġija elettrika f'enerġija termali, li jikkawżaw sħana żejda lokali tal-PCB u jaċċelleraw id-delaminazzjoni tal-fojl tar-ram u t-tixjiħ tal-bord, li jirriżulta fi tnaqqis sinifikanti fil-ħajja tal-prodott.
Loġika ta' prijorità għall-għażla tal-materjal f'xenarji ta' frekwenza għolja
Il-prinċipju tal-għażla standard tal-industrija huwa li l-ewwel tissakkar il-livell Df skont il-frekwenza operattiva, u mbagħad tikkontrolla l-eżattezza tal-impedenza b'tolleranza Dk:
Xenarji taħt 3GHz: Df Inqas minn jew ugwali għal 0.01 jistgħu jissodisfaw ir-rekwiżiti bażiċi, u mbagħad jaqblu mal-valur Dk korrispondenti biex jikkontrollaw l-impedenza.
Xenarju ta 'mewġ millimetriku ta' 10 ~ 30GHz: Df għandu jkun Inqas minn jew ugwali għal 0.003, filwaqt li t-tolleranza Dk hija kkontrollata fi ħdan ± 0.05.
Radar immuntat fuq vettura ta '77GHz u xenarji ta' komunikazzjoni bis-satellita: Df jeħtieġ li jkun Inqas minn jew ugwali għal 0.0015, u t-tolleranza Dk trid tiġi ssikkata sa ± 0.02 sabiex tissodisfa kemm ir-rekwiżiti ta 'telf baxx kif ukoll ta' konsistenza tal-fażi.
