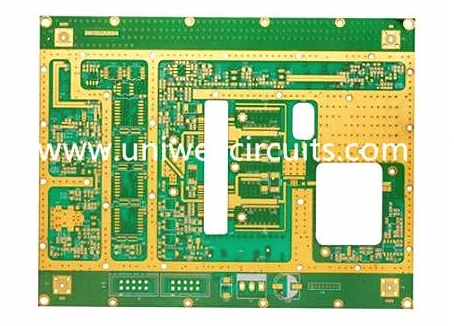

1, Rekwiżit ta 'struttura f'munzelli: Il-bord ta' Rogers ma jistax juża struttura ta '"bord ordinarju ta' erba 'saffi".
Dan huwa r-rekwiżit ewlieni li jiddistingwi d-disinn tal-impedenza tal-bord ta 'frekwenza għolja Rogers minn bordijiet ordinarji:
Il-bord ordinarju ta 'erba' saffi huwa bord tal-qalba b'2/3 saffi, u PP (folja semi vulkanizzata) hija ppressata 'l fuq u 'l isfel biex tikkontrolla l-impedenza ta' barra. Madankollu, PP għandu ħxuna instabbli u fluss adeżiv irregolari waqt il-mili tal-kompressjoni, li jista 'jikkawża drift ta' impedenza fis-saff ta 'barra u mhuwiex adattat għal bordijiet ta' frekwenza għolja-Rogers.
L-approċċ korrett huwa li tadotta "struttura tal-bord tal-qalba doppja": jiġifieri, il-mezz ta 'referenza għal-linja tal-impedenza ta' barra huwa pprovdut mill-bord tal-qalba, minħabba li l-ħxuna tal-mezz fin-nofs tal-bord tal-qalba hija stabbli u kontrollabbli, li tista 'tiżgura l-istabbiltà tas-sinjal tal-linja tal-impedenza ta' barra.
Il-ħxuna tal-bord tal-qalba u l-ħxuna tal-medju intermedju jistgħu jiġu aġġustati, iżda l-wisa 'tal-linja tal-impedenza/ispazjar tal-linja għandhom jiġu aġġustati flimkien mal-munzell, u ma jistgħux jinbidlu mingħajr ma tinbidel il-wisa' tal-linja.
Żewġ eżempji komuni ta' stacking ta' l-impedenza ta' bord ta' frekwenza għolja-Rogers (tieħu RO4350B, Dk=3.48 bħala eżempju):
Kemm il-bord b'żewġ naħat- kif ukoll is-saffi ta 'fuq u ta' isfel għandhom linji tas-sinjali: L1/L2 u L3/L4 kull wieħed juża bord tal-qalba RO4350B 0.254mm, bin-nofs mimli b'medja 0.1+0.73+0.1mm.
Is-saff ta 'fuq (jew ta' isfel) biss għandu linji tas-sinjali: RO4350B 0.254mm jintuża għal saffi tas-sinjali L1/L2 li jmissu magħhom, b'mili 0.1+0.73+0.1 mm fin-nofs, u 0.23mm fr4 jintuża għal L3/L4 fuq in-naħa l-oħra.
Disinn ta' pressjoni mħallta: Uża biss Rogers għas-saffi ewlenin li jġorru sinjali ta'-frekwenza/-veloċità għolja, u uża fr4 għas-saff tal-qawwa, il-formazzjoni, u s-saffi ta' veloċità-baxxa, ibbilanċjaw il-prestazzjoni u l-ispiża (il-prezz ta' Rogers huwa madwar 5-10 darbiet dak tal-FR-4). Meta tħallat, l-istivar għandu jiżgura li s-saff ta 'frekwenza għolja jkun maġenb il-pjan ta' referenza komplut.
2, Rekwiżiti ta 'Kalkolazzjoni u Simulazzjoni ta' Impedenza
Għandu jiġi kkalkulat bl-użu ta' għodod professjonali u ma jistax jiġi stmat abbażi tal-esperjenza: Il-kalkolatur tal-impedenza tal-microwave MWI (Microwave Impedance Calculator) uffiċjali ta' Rogers għandu mudell preċiż tal-parametru tal-materjal mibni-fih (inkluża dejta dwar Dk li tinbidel bil-frekwenza); Il-manifatturi u d-disinjaturi tal-pcb jużaw komunement Polar SI9000/SI8000.
Il-kalkolu għandu juża l- "valur Dk imkejjel/lott tal-manifattur" biex jikkalibra l-mudell: għalkemm il-varjazzjoni Dk ta 'lottijiet differenti tal-istess mudell hija żgħira (fluttwazzjoni tal-fabbrika Rogers Inqas minn jew ugwali għal ± 0.05), id-drift tal-impedenza xorta se jseħħ fi frekwenzi għoljin. Il-prattika professjonali hija li tikkoreġi l-kalkolu bbażat fuq il-valur Dk imkejjel ta 'kull lott.
Għażla tal-mudell: Hemm differenzi sinifikanti fl-impedenza tal-mudell bejn waveguides coplanar, linji microstrip, u linji tal-istrixxi (midja l-istess/differenti) - taħt l-istess wisa 'tal-linja, l-impedenza tal-linji tal-mikrostrip hija ġeneralment 10% sa 15% ogħla minn dik tal-linji tal-istrixxi (il-linji tal-microstrip għandhom midja tal-arja u Dk ekwivalenti aktar baxx). L-għażla tal-mudell ħażin se tirriżulta f'kalkoli kompletament żbaljati.
L-inkorporazzjoni ta 'tolleranzi fid-disinn: L-output tad-disinn għandu jipprovdi l-firxa ta' "wisa 'tal-linja ± tolleranza → fluttwazzjoni ta' l-impedenza" u jħalli marġni, aktar milli sempliċement jagħti valur ideali.
3, Rekwiżiti tad-disinn tal-wajers
Pjan terren ta' referenza komplut: Is-saff tas-sinjali ta'-frekwenza għolja għandu jkollu pjan terren kontinwu bħala referenza. Huwa pprojbit li tħaffer trinek jew tnaqqas il-pjan terren b'wajers taħt l-apparat ta 'frekwenza għolja, inkella jkun hemm bidla f'daqqa fl-impedenza lokali.
Par differenzjali: Tul strettament ugwali u wiring ekwidistanti (id-differenza fit-tul hija ġeneralment ikkontrollata fi żmien 5ml), l-ispazjar differenzjali S jiddetermina direttament l-impedenza differenzjali - meta l-ispazjar ikun iżgħar mill-wisa 'tal-linja, l-akkoppjar huwa mtejjeb b'mod sinifikanti, u l-impedenza differenzjali hija sinifikament inqas mid-doppju tal-impedenza tat-tarf wieħed.
Trattament permezz ta 'toqba: Toqob permezz jistgħu jagħmlu ħsara lill-impedenza lokali, għalhekk huwa rakkomandabbli li tittaqqab kemm jista' jkun. Toqob midfuna għomja għandhom ikunu prijoritizzati għall-mogħdija RF, u jekk meħtieġ, it-tħaffir lura għandu jintuża biex jitneħħew stubs biex titnaqqas ir-riflessjoni.
Iżolament: Il-linja ta 'frekwenza għolja għandha tinżamm f'distanza suffiċjenti mill-provvista tal-enerġija u l-linja analoga (ġeneralment Akbar minn jew ugwali għal 3 darbiet il-wisa' tal-linja), u jekk meħtieġ, għandha tiżdied art permezz tal-ħajt (Via Fence) biex irażżan il-crosstalk.
7, Rekwiżiti għall-koordinazzjoni tal-impedenza fil-proċessi tal-manifattura (li għandhom jiġu kkunsidrati waqt id-disinn)
It-tolleranzi pprovduti mid-disinn fl-aħħar mill-aħħar jiddependu fuq l-implimentazzjoni tal-proċess. Meta tagħżel bordijiet u speċifikazzjonijiet tal-kitba, l-abbiltajiet li ġejjin għandhom jiġu allinjati:
Tolleranza tal-wisa 'tal-linja: Il-bord ta' -frekwenza għolja jeħtieġ li jkun Inqas minn jew ugwali għal ± 0.015mm (madwar ± 0.6mil) u jeħtieġ espożizzjoni diretta tal-kitba bil-lejżer LDI; Ir-rekwiżiti għal xenarji akbar minn jew ugwali għal 10GHz huma aktar stretti.
Uniformità tal-ħxuna dielettrika: IPC-6018C teħtieġ tolleranza ta 'aħjar minn ± 10%, u d-devjazzjoni tal-ħxuna dielettrika għal kull saff ta' plywood Rogers għandha tkun ikkontrollata fi ħdan ± 0.01mm.
Konsistenza tal-lott Dk: Agħżel l-istess lott ta 'bordijiet biex tevita varjazzjonijiet Dk.
Ittestjar: It-test tal-impedenza TDR (IPC-TM{-650 2.5.5.7, ħin ta' żieda tat-test Inqas minn jew ugwali għal 35ps) għandu jsir qabel ma titlaq mill-fabbrika. Il-livell għoli jeħtieġ spezzjoni sħiħa ta '100% b'rapport tat-test tal-impedenza mehmuż. Links RF ewlenin għandhom jiġu vverifikati għal telf ta 'inserzjoni/telf ta' ritorn bl-użu ta 'VNA.
8, Il-korrispondenza bejn l-għażla tal-bord u l-frekwenza
Il-premessa tad-disinn tal-impedenza hija li tagħżel il-bord it-tajjeb, li jista 'jillokalizza malajr skont il-frekwenza:
Inqas minn jew ugwali għal 1GHz: FR-4 konvenzjonali huwa biżżejjed (Dk ≈ 4.2);
1-10GHz: Bordijiet ta 'frekwenza medja għal għolja (bħal RO4350B, RO4003C);
Iktar minn jew ugwali għal mewġa ta '10GHz/millimetru (radar ta' 77GHz): Għandhom jintużaw bordijiet ta 'frekwenza għolja (RO3003, RT/duroid 5880, u materjali oħra ta' telf ultra-baxx).
