Bl-avvanz tat-teknoloġija tal-proċess tal-kumpanija tagħna, il-prodotti Semi Flex tal-PCB ta 'Uniwell għandhom affidabilità qawwija, prestazzjoni tajba tal-liwi, u dejjem aktar għolja kosteffikaċja, u ġew rikonoxxuti minn numru kbir ta' klijenti, b'aktar u aktar ordnijiet. Sabiex iservu aħjar lill-klijenti u jissodisfaw il-ħtiġijiet tal-prodott tagħhom, dan li ġej jintroduċi l-applikazzjoni, il-karatteristiċi, u t-teknoloġija tal-proċess tal-bord semi flessibbli u l-polikarbonat semi flessibbli.
Applikazzjoni tal-bord semi flessibbli
Semi Flex PCB huwa tip ta 'PCB użat fil-qasam tal-liwi statiku, li jinkiseb billi tgħaqqad it-tħin fil-fond tal-kontroll jew it-teknoloġija riġida tal-ipproċessar tal-flex (tħin ta' għata miftuħa jew twieqi, eċċ.) Fil-proċess standard tal-ipproċessar tal-bord iebes. Ħafna drabi tadotta struttura laminata asimmetrika u hija adattata biss għal proċessi ta 'installazzjoni taħt stress statiku.
Normalment, f'xi xenarji ta 'applikazzjoni, ma jkunx meħtieġ liwi dinamiku kontinwu, bħal liwi limitat biss waqt l-installazzjoni, xogħol mill-ġdid, u manutenzjoni, u ż-żona tal-liwi m'għandhiex għalfejn tkun artab wisq. L-użu ta 'bordijiet komposti flessibbli riġidi konvenzjonali huwa ovvjament "użat" u jiswa ħafna flus. F'dan il-każ, l-użu ta 'bordijiet semi flessibbli b'ċerti kapaċità ta' liwi jista 'jissodisfa r-rekwiżiti.
Applikazzjoni tal-bord semi flessibbli
Minħabba l-użu ta 'bord irqiq riġidu FR4 jew CCL semi flessibbli minflok Polyimide FCCL, din it-teknoloġija tista' tnaqqas ħafna l-ispiża tal-produzzjoni tagħha.
tadotta materjal irqiq riġidu FR4, li għandu rata ta 'assorbiment ta' ilma aktar baxxa minn materjal PI flessibbli, u ma jeħtieġx it-tempra u l-ħami qabel aktar proċessar.
għandu stabbiltà dimensjonali aħjar minn folji flessibbli.
Bħal R-FPC (MultiFlex), jista 'jkollu l-possibbiltà ta' installazzjoni tridimensjonali.
Naqqas l-ispejjeż tal-akkwist u l-loġistika kkawżati minn kejbil addizzjonali, assemblaġġ tal-konnettur, u proċessi ta 'soluzzjoni.
Affidabilità mtejba minħabba inqas interfaces.
Ċirkwiti Uniwell Teknoloġija tal-Proċess tal-Bord Semi Flessibbli
Bordijiet semi flessibbli ħafna drabi jużaw tliet tekniki ta 'produzzjoni:
Il-pellikola riġida FR4 pura, it-tħin tal-fond ikkontrollat u t-traqqaq, jistgħu jintużaw bħala żona tal-liwi flessibbli billi tikkontrolla ż-żona li teħtieġ li titgħawweġ għal ċerta ħxuna. Dan il-proċess jirrikjedi preċiżjoni għolja fil-kontroll tal-fond tat-tagħmir, u l-uniformità tal-ħxuna żejda hija relatata mill-qrib mal-prestazzjoni tal-flexural. Ħxuna irregolari tista 'faċilment tikkawża li l-prodott jinkiser waqt l-użu.
FR4 huwa laminat bi flessibilità, u l-folja PP tinfetaħ minn qabel fiż-żona fejn il-flessibilità teħtieġ li tkun esposta, filwaqt li l-parti riġida ma tinfetaħx temporanjament. Fl-aħħarnett, iż-żona riġida sospiża tista 'titneħħa b'magna tat-tħin fil-fond ikkontrollat, u ż-żona mgħawġa taċ-ċirkwit hija protetta b'film jew linka flessibbli li jkopri. Dan il-proċess iġorr ir-riskju ta 'indentazzjoni tal-kompressjoni u ksur semi flessibbli, li jwassal direttament għal film maħlul u difetti fil-produzzjoni taċ-ċirkwiti. Barra minn hekk, overflow ta 'kolla li tikkawża diffikultà fil-ftuħ tal-qoxra hija diffikultà oħra.
FR4 huwa laminat b'materjali flessibbli, u qabel il-laminazzjoni, il-folji FR4 u PP jużaw it-teknoloġija tal-bord riġida u flessibbli bi twieqi miftuħa fil-partijiet li għandhom bżonn ikunu mgħawġa. Minħabba l-użu ta 'bordijiet ta' qalba fr4 irqaq ordinarji jew materjali semi flessibbli bħala ż-żona tal-liwi, dan il-proċess iġorr ukoll ir-riskju ta 'ksur u ħsara. Għalhekk, għandha tingħata attenzjoni speċjali biex tipproteġiha matul il-proċess ta 'produzzjoni sussegwenti.
Fil-preżent, il-kumpanija tagħna hija kompletament matura fit-teknoloġija tal-proċess tal-produzzjoni ta 'bordijiet komposti artab u iebes, u kienet kapaċi ssolvi d-diffikultajiet tekniċi kollha fil-proċess ta' produzzjoni. Għalhekk, meta nagħmlu bordijiet semi flessibbli, aħna l-aktar nużaw it-teknoloġija tal-proċess li nagħmlu bordijiet komposti iebsin artab (it-tieni tip) biex nipproduċu bordijiet semi flessibbli, li għandhom rata għolja ta 'kwalifika tal-prodott, affidabilità qawwija, u prestazzjoni tajba tal-liwi. Il-prodotti tagħna rċivew tifħir unanimu mill-klijenti tagħna.

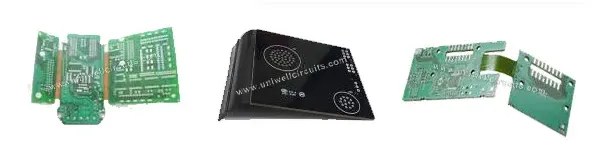

Bord semi flessibbli
