Bordijiet ta 'ċirkwiti stampati flex riġidijipprovdu soluzzjonijiet uniċi għal apparati elettroniċi moderni bil-forom u daqsijiet differenti tagħhom.
Xi bordijiet ta 'ċirkwiti stampati flex riġidi (bħal bordijiet ta' ċirkwiti stampati użati f'apparati ta 'għajnuna tas-smigħ) huma estremament diffiċli biex jimmanifatturaw minħabba d-daqs żgħir tagħhom. Madankollu, irrispettivament mid-daqs, id-disinn taż-żona ta 'tranżizzjoni bejn il-Bord flex u l-bord iebes jaffettwa l-affidabilità tal-manifattura u l-użu sussegwenti. Iż-żona ta 'tranżizzjoni hija soġġetta għal tensjonijiet mekkaniċi u termali, li ġejjin kemm minn proċessi ta' manifattura kif ukoll ta 'assemblaġġ, kif ukoll diversi xenarji ta' użu fil-ħajja ta 'kuljum. Għalhekk, meta tfassal, huwa meħtieġ li tkun konxju bis-sħiħ tar-riskji potenzjali miġjuba minn disinn ħażin.

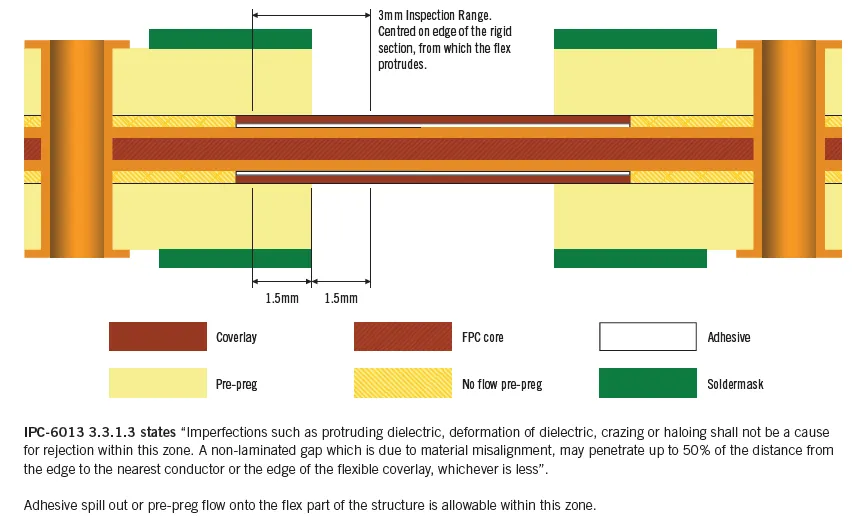

Skont l-istandard IPC-6013, iż-żona ta 'tranżizzjoni tal-bord ta' ċirkwit stampat flex riġidu hija definita bħala żona b'wisa 'ta' 3mm iċċentrata fuq l-assi tat-tarf tal-bord iebes (ara l-Figura 1).
(Figura 1: Żona ta’ Tranżizzjoni tal-Pjanċa Konġunta tal-Bord ta’ Ċirkwit Stampat Riġidu flex (Sors: Linji Gwida tad-Disinn tal-Pjanċa Konġunta tal-Bord ta’ Ċirkwit Stampat Riġidu NCAB))
Sfidi uniċi fil-proċess tal-manifattura
Il-proċess tal-produzzjoni tal-bord riġidu flex huwa differenti minn dak tal-bord riġidu konvenzjonali. Wara li titlesta l-laminazzjoni fiż-żona tal-bord flex, il-materjali kollha jgħaddu minn laminazzjoni finali biex jgħaqqdu l-bord flex maż-żona tal-bord iebes. Qabel it-tieni ippressar, shims se jitqiegħdu fil-munzell biex jipprevjenu r-reżina milli tiċċirkola fiż-żona tal-bord artab, u mbagħad is-shims fiż-żona tal-bord stampat Felix jitneħħew permezz tal-proċess tat-tħin.
Il-Figura 1 telenka wkoll xi difetti aċċettabbli fiż-żona ta 'tranżizzjoni, li jista' jkollhom effetti negattivi fuq il-prestazzjoni finali tal-bord riġidu flex jekk xi karatteristiċi funzjonali huma skjerati fiż-żona ta 'tranżizzjoni.
Hawn huma xi difetti komuni u l-impatti tagħhom:
Cracking u Halo
Fil-junction tal-hardboard u l-bord flex, id-delaminazzjoni tal-materjal, il-qsim tar-reżina, jew il-ksur tal-fojl tar-ram iseħħu prinċipalment minħabba l-hardboard oħxon u l-bord flex irqiq, li jiffurmaw struttura mgħaġġla wara l-laminazzjoni. Waqt liwi jew ċikliżmu termali, l-istress huwa kkonċentrat ħdejn il-linja ta 'transizzjoni.
Spazji tal-Laminazzjoni
Il-lakuni laminati fiż-żona ta 'tranżizzjoni huma aċċettabbli. Bordijiet riġidi Flex huma ġeneralment magħmula minn materjal FR4 u polyimide. Il-prepreg ta 'bordijiet riġidi ordinarji jintuża biex jiċċirkola u jgħaqqad saffi tar-ram filwaqt li jipprevjeni l-lakuni bejn is-saffi. Il-prepreg FR4 tal-bord riġidu flex għandu karatteristiċi ta '"fluss baxx" jew "l-ebda fluss", li jipprevjenu r-reżina milli tiċċirkola fiż-żona tal-bord flex, għalhekk jista' jkun hemm lakuni tal-laminazzjoni fiż-żona ta 'transizzjoni.
Overflow tar-reżina (Squeezeout)
Għalkemm il-fabbriki tal-pcb jużaw PP mhux flowing biex jimmanifatturaw bordijiet riġidi flex, xi drabi r-reżina tal-materjal li jwaħħal għadha tfur mit-tarf tal-bord iebes u tidħol fiż-żona ta 'tranżizzjoni. Għar-rekwiżit ta' -darba Flex għall-Installazzjoni, dan jista' ma jkunx problema; Madankollu, minħabba l-applikazzjoni ta 'Dynamic Flex, it-truf li jaqtgħu tar-reżina vulkanizzata jistgħu jagħmlu ħsara lill-bord flex.
Materjal Dielettriku Riġidu li jisporġi
Meta tħin iż-żona tal-bord flex, tista 'sseħħ sporġenza ħafifa tas-saff dielettriku tal-bord iebes minħabba vojt laminati jew overflow tar-reżina. Dan id-difett ma jaffettwax il-prestazzjoni u huwa aċċettabbli skont l-istandard IPC-6013.
Deformazzjoni tar-ram
Minħabba l-instabilità materjali fiż-żona ta 'tranżizzjoni, il-karatteristiċi tar-ram huma suxxettibbli għal deformazzjoni u jistgħu saħansitra juru xquq jew delamination. Dan huwa minħabba li r-ram jista 'jfixkel il-mili tar-reżina, li jirriżulta f'reżina insuffiċjenti. Barra minn hekk, l-eżattezza tal-allinjament tas-saff ta 'bejn is-saffi tista' tiġi affettwata wkoll.
Coverlay jisporġu 'l barra
It-tqegħid tal-materjal tal-film li jkopri fiż-żona ta 'tranżizzjoni jista' wkoll jikkawża problemi. Id-disinn tal-film tal-qoxra mhuwiex adattat għat-twaħħil ma 'FR4materjal, u jekk testendi għaż-żona ta 'tranżizzjoni, jista' jikkawża delamination minħabba prestazzjoni fqira ta 'twaħħil.
Disinn tal-karatteristika fiż-żona ta 'tranżizzjoni: riskji u konsiderazzjonijiet

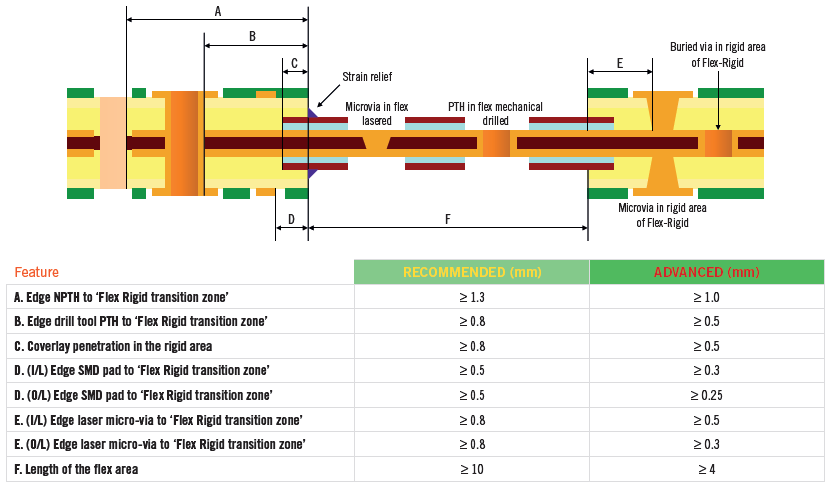

Mistoqsija ewlenija hija: kemm jistgħu l-karatteristiċi funzjonali jestendu għaż-żona ta 'tranżizzjoni mingħajr ma jaffettwaw il-prestazzjoni tal-prodott jew jikkawżaw stress materjali eċċessiv? It-tweġiba hija: huwa kważi impossibbli li testendi. Kif muri fil-Figura 2, għalkemm huwa teknikament fattibbli li tiddisinja u timmanifattura karatteristiċi fiż-żona ta 'tranżizzjoni u anke fiż-żona tal-bord flex, dan mhuwiex approċċ matur. Għalhekk, komunikazzjoni mill-qrib mal-fornitur tal-pcb tiegħek hija kruċjali. It-tim tekniku tal-fornitur tal-pcb għandu jifhem il-valuri ta 'limitu ta' kull kapaċità ta 'proċess, u jinfurmak dwar il-firxa ta' spazju disponibbli fiż-żona ta 'tranżizzjoni bbażata fuq il-kapaċitajiet u l-ispeċifikazzjonijiet tal-fabbrika.
(Figura 2: Kapaċità ta 'Manifattura Avvanzata (Sors: Linji Gwida tad-Disinn tal-Bord ta' ċirkwit stampat flex riġidu NCAB))
Fil-Figura 2, il-valuri rakkomandati elenkati fuq ix-xellug għandhom l-inqas riskju. Jekk tuża l-ispeċifikazzjonijiet fil-kolonna "Avvanzata" fuq il-lemin, għandha tingħata attenzjoni żejda biex jiġi żgurat li l-partijiet interessati kollha jifhmu bis-sħiħ ir-riskji potenzjali.
It-tendenza lejn minjaturizzazzjoni u t-titjib tal-kapaċitajiet tal-manifattura
Bl-aġġornament u l-iterazzjoni kontinwi tat-teknoloġija taċ-ċirkwit, ikomplu joħorġu soluzzjonijiet ġodda u proċessi ta 'manifattura biex jissodisfaw it-talbiet ġodda kontinwament emerġenti tal-prodotti tal-lum. Ix-xejra tal-minjaturizzazzjoni ġġiegħel il-proċess tal-bord tal-irbit iebes artab biex kontinwament ikisser il-limiti tal-proċess. L-NCAB dejjem jinkoraġġixxi l-esplorazzjoni tal-innovazzjoni u t-teknoloġiji tal-aktar avvanzati- fid-disinn tal-PCB, sakemm jissodisfa r-rekwiżiti tal-applikazzjoni u l-partijiet interessati kollha jkunu konxji tar-riskji potenzjali.
Xi fabbriki tal-pcb jistgħu jappoġġaw il-produzzjoni ta 'bordijiet ta' ċirkwiti stampati flex riġidi b'żoni ta 'tranżizzjoni żgħar, iżda xorta huwa rakkomandat li twettaq spezzjonijiet ta' kwalità stretti fuqhom. Fl-istess ħin, għandha tingħata attenzjoni lil:
Evita li tpoġġi karatteristiċi funzjonali ewlenin f'żoni ta 'tranżizzjoni
Ikkomunika mal-fornituri biex tifhem il-kapaċitajiet tal-manifattura tagħhom u l-firxiet tar-riskju aċċettabbli
Ibbilanċja l-innovazzjoni u l-affidabbiltà skont ir-rekwiżiti tal-applikazzjoni, filwaqt li tiżgura li d-disinn ikun kemm avvanzat-u kemm prattiku
Prattika ta 'l-Inġinerija tad-Disinn taż-Żona ta' Tranżizzjoni tal-Bord ta 'Ċirkwit Stampat Riġidu
1. Valutazzjoni tar-riskju u komunikazzjoni matul il-fażi tad-disinn
Kollaborazzjoni bikrija mal-fornituri: Komunikazzjoni għandha tiġi stabbilita mat-tim tal-inġinerija tal-fornitur matul l-istadji bikrija tad-disinn. L-ispeċifikazzjonijiet taż-żoni ta 'tranżizzjoni (bħal wisa', għażla ta 'materjal) jistgħu jvarjaw skond il-kapaċitajiet ta' manifattura tal-manifattur, u xi fornituri jistgħu jappoġġjaw żoni ta 'tranżizzjoni iżgħar (bħal 3mm taħt l-istandard IPC 6013), iżda dan jeħtieġ ftehimiet ċari ta' qsim tar-riskju.
Simulazzjoni u analiżi tal-istress: Introduċi għodod FEA (Analiżi tal-Elementi Finiti) fid-disinn biex tissimula d-distribuzzjoni tal-istress fiż-żona ta 'tranżizzjoni taħt liwi mekkaniku u ċikliżmu termali, li jistgħu jgħinu biex jidentifikaw punti dgħajfa potenzjali, speċjalment f'applikazzjonijiet ta' liwi dinamiċi. Pereżempju, id-direzzjoni tat-tqassim tal-wajers fiż-żona ta 'transizzjoni għandha tevita li tkun perpendikolari għall-assi tal-liwi kemm jista' jkun biex tevita r-riskju ta 'ksur.
2. Għażla tal-materjal u ottimizzazzjoni taż-żona ta 'tranżizzjoni
Ibbilanċjar tal-karatteristiċi ta 'fluss baxx / bla fluss PP: Fi proġetti kritiċi, huwa rrakkomandat li jiġi diskuss mal-fornituri jekk tistax tiġi adottata soluzzjoni ta' materjal imħallat, bħall-użu ta 'adeżivi speċifiċi f'żoni ta' transizzjoni biex jibbilanċjaw il-kontroll tal-fluss tar-reżina u s-saħħa tat-twaħħil tas-saffi bejn is-saffi.
Trattament tal-konfini bejn il-film li jkopri u ż-żona tal-bord iebes: L-estensjoni tal-film li jkopri (Coverlay) għaż-żona ta 'transizzjoni tista' tikkawża problemi ta ' delamination. F'każijiet prattiċi, jista 'jkun hemm sitwazzjonijiet fejn iż-żona flessibbli tal-bord taċ-ċirkwit stampat titqaxxar minħabba disinn mhux xieraq tal-film tal-qoxra. Huwa rakkomandat li tiġi żgurata distanza sigura ta 'mill-inqas 0.5mm bejn it-tarf tal-film tal-kopertura u l-konfini taż-żona tal-bord iebes waqt id-disinn, u li tiġi kkonfermata l-eżattezza tal-magni tal-fornitur qabel il-manifattura.
3. Punti ewlenin ta 'kontroll tal-kwalità matul il-proċess tal-manifattura
Kriterji aċċettabbli għad-difetti taż-żona ta 'tranżizzjoni: Għalkemm l-istandard IPC-6013 jippermetti ċertu grad ta' difetti fiż-żona ta 'tranżizzjoni (bħal vojt laminati, overflow tar-reżina), huwa rakkomandat li l-klijenti jitolbu rapporti dettaljati ta' analiżi tal-biċċiet mill-fornituri waqt l-aċċettazzjoni, speċjalment għal prodotti ta 'affidabbiltà għolja (bħal applikazzjonijiet mediċi jew tal-avjazzjoni), li jistgħu jgħinu biex jidentifikaw riskju fit-tul ta' fallimenti potenzjali.
Kontroll ta 'preċiżjoni tal-proċess tat-tħin: Meta tħin iż-żona tal-bord artab, l-eżattezza tal-magni taffettwa direttament il-protrużjoni dielettrika jew il-problema tat-tarf li jaqtgħu tar-reżina fiż-żona ta' transizzjoni. Fil-prattika tagħna, iltqajna mal-problema tal-ħsara taż-żona tal-bord artab ikkawżata minn devjazzjoni tat-tħin, li fl-aħħar mill-aħħar ġiet solvuta bl-aġġustament tal-parametri tat-tħin (bħal veloċità u rata ta 'għalf) mal-fornitur. Huwa rakkomandat li titwettaq produzzjoni ta' prova ta'-skala żgħira fl-istadji bikrija tal-manifattura biex tivverifika l-istabbiltà tal-proċess.
4. Tqabbil ta 'xenarji ta' applikazzjoni mad-disinn taż-żona ta 'tranżizzjoni
Distinzjoni bejn liwi ta' darba-u liwi dinamiku: Fil-prattika, sibna li ħafna klijenti ma jiddistingwux b'mod ċar bejn dawn iż-żewġ xenarji ta' applikazzjoni, li jirriżultaw f'disinji konservattivi jew aggressivi żżejjed. Pereżempju, iż-żona tal-liwi ta' darba-ħin tista' taċċetta overflow tar-reżina b'mod xieraq, filwaqt li l-liwi dinamiku jeħtieġ kontroll strett ta 'kwalunkwe truf li jaqtgħu fiż-żona ta' transizzjoni.
Sfidi taħt it-tendenza ta 'minjaturizzazzjoni: Bid-domanda dejjem tikber għal bordijiet ta' ċirkwiti stampati flex riġidi minħabba l-minjaturizzazzjoni tal-apparat (bħal apparat li jintlibes, hearing aids), l-ispazju tad-disinn ta 'żoni ta' transizzjoni huwa kompressat aktar. Huwa rakkomandat li l-klijenti jipprijoritizzaw l-ottimizzazzjoni tal-munzell, bħat-tnaqqis tal-ħxuna taż-żona tal-bord iebes jew l-aġġustament tal-pożizzjoni tal-bord flessibbli, biex jilliberaw aktar spazju ta 'żona ta' transizzjoni, filwaqt li jivverifikaw id-disinn permezz ta 'ttestjar ta' affidabbiltà (bħal ittestjar taċ-ċiklu tal-liwi).
5. Modi ta 'falliment komuni f'żoni ta' tranżizzjoni
Pereżempju, ksur ta 'traċċa tar-ram, delamination ta' bejn is-saffi, jew saħħa dielettrika mnaqqsa. Dawn il-kwistjonijiet huma ħafna drabi relatati ma 'konsiderazzjoni insuffiċjenti ta' fatturi ambjentali (bħaċ-ċikli tat-temperatura u l-umdità) matul il-fażi tad-disinn. Huwa rakkomandat li l-klijenti jwettqu Test Aċċelerat tat-Tixjiħ fl-istadju aktar tard tal-iżvilupp tal-prodott biex jissimulaw l-istress taħt kundizzjonijiet ta 'użu attwali.
Kollaborazzjoni f'ċirku magħluq mid-disinn sal-manifattura
L-immaniġġjar ta 'żoni ta' transizzjoni f'bordijiet ta 'ċirkwiti stampati flex riġidi jinvolvi kollaborazzjoni bejn id-disinn, il-manifattura u x-xenarji ta' applikazzjoni. Aħna dejjem nirrakkomandaw:
Disinn li jħares 'il quddiem: Ikkunsidra bis-sħiħ l-istress mekkaniku u termali fiż-żona ta' transizzjoni matul il-fażi tad-disinn, u uża għodod ta 'simulazzjoni u feedback tal-fornitur biex tottimizza s-soluzzjoni.
Kontroll tal-manifattura: Aħdem mill-qrib mal-fornituri biex tiżgura li l-proċessi tal-manifattura (bħal tħin u laminazzjoni) jissodisfaw l-aspettattivi tad-disinn, u twettaq verifika tal-kwalità f'nodi kritiċi.
Adattament tax-xenarju tal-applikazzjoni: Aġġusta l-istrateġiji tad-disinn ibbażati fuq ir-rekwiżiti tal-applikazzjoni tal-prodott (liwja waħda-darba jew liwi dinamiku) biex tiżgura bilanċ bejn il-prestazzjoni u l-affidabbiltà.
Jekk għandek xi rekwiżiti relatati ma 'bordijiet ta' ċirkwiti stampati flex riġidi, jekk jogħġbok tħossok liberu li tikkuntattjana u aħna nipprovdu appoġġ tekniku għalik.
