Il-PTFE u r-reżina tal-idrokarburi mhumiex sostituti għal prestazzjoni għolja jew baxxa fil-personalizzazzjoni tal-bord ta 'frekwenza għolja, iżda pjuttost loġika tal-għażla differenzjata għal xenarji differenti: l-ewwel huwa "limitu ta' prestazzjoni" iddisinjat għal prestazzjoni RF aħħarija, filwaqt li l-aħħar hija "soluzzjoni ottimali tal-inġinerija" li tqis il-kosteffettività tal-produzzjoni tal-massa. Il-loġika tal-għażla tal-qalba ddur madwar tliet dimensjonijiet: limitu tal-frekwenza, kumplessità strutturali, u skala ta 'produzzjoni tal-massa, mingħajr superjorità assoluta jew inferjorità, biss id-dritt jew ħażin tal-adattament tax-xena.

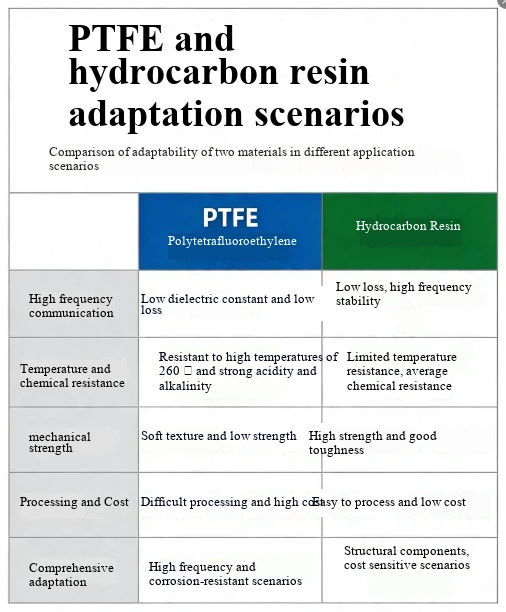

Karatteristiċi ewlenin u konfini ta 'adattament ta' żewġ tipi ta 'materjali
1. PTFE: il-"binarju esklussiv" għall-prestazzjoni RF aħħarija
It-telf baxx ta 'PTFE huwa vantaġġ inerenti tal-istruttura molekulari tiegħu: il-bond tal-fluworin tal-karbonju huwa estremament stabbli, u t-telf tal-polarizzazzjoni għandu tendenza għal żero. F'xenarji bħal mewġ millimetriku u komunikazzjoni bis-satellita fejn "kull telf ta '0.1dB jiddetermina direttament jekk is-sistema tistax taħdem", hija kważi għażla insostitwibbli.
Vantaġġi ewlenin: Telf estremament baxx fil-meded ta 'frekwenza kollha, drift minimu tat-temperatura Dk, u kważi l-ebda offset ta' frekwenza f'firxa wiesgħa ta 'temperatura, li jagħmilha l-linja bażi tal-prestazzjoni għal xenarji ta' frekwenza ultra-għolja 'l fuq minn 20GHz.
Nuqqasijiet konġenitali: enerġija tal-wiċċ estremament baxxa, twaħħil diffiċli b'fojl tar-ram u drapp tal-fibreglass, rendiment baxx ta 'laminazzjoni b'ħafna saffi, u spiża estremament għolja ta' implimentazzjoni ta 'strutturi kumplessi bħal kapaċità midfuna u reżistenza midfuna.
Xenarji ta 'adattament: xenarji ta' valur għoli, lott żgħir u kritiċi ta 'prestazzjoni bħal radar ta' mewġ millimetru 'l fuq minn 77GHz, antenni b'array f'fażijiet bis-satellita ta' orbita baxxa, bordijiet ta 'amplifikazzjoni RF ta' stazzjon bażi 5G, u front-end tar-radar militari.
2. Reżina tal-idroġenu tal-karbonju: is-"soluzzjoni ottimali tal-inġinerija" għall-kosteffettività tal-produzzjoni tal-massa
Ir-reżina ta 'l-idroġenu tal-karbonju tkisser kompletament mill-idea li "jimita l-prestazzjoni tal-PTFE", u l-qalba hija li tressaq il-manifattura qrib il-livell FR-4 filwaqt li tagħti xi redundancy ta' telf, issolvi l-punt ta 'uġigħ ta' produzzjoni fuq skala kbira ta 'bordijiet ta' frekwenza għolja.
Vantaġġ ewlieni: Mhu meħtieġ l-ebda trattament speċjali ta 'attivazzjoni tal-wiċċ, u linji ta' produzzjoni konvenzjonali tal-PCB jistgħu jipproċessawha direttament, b'rendiment għoli u ħin ta 'kunsinna stabbli. Ir-rendiment tal-kompressjoni ta 'bordijiet b'ħafna saffi (8 saffi jew aktar) huwa ħafna ogħla minn PTFE, u l-vantaġġ tal-ispiża huwa sinifikanti.
Konfini tal-prestazzjoni: Fil-medda ta 'frekwenza taħt l-10GHz, il-prestazzjoni tat-telf tagħha tista' tissodisfa bis-sħiħ ir-rekwiżiti tal-maġġoranza l-kbira tax-xenarji tal-komunikazzjoni tad-dejta u tal-vetturi, u mhux se jkun hemm ostakolu tal-link tas-sinjal.
Xenarji ta 'adattament: Xenarji ta' skala kbira, sensittivi għall-ispejjeż bħal bordijiet ta 'stazzjonijiet bażi ta' frekwenza medja sa baxxa 5G, backboards ta 'veloċità għolja ta' swiċċ ta 'livell ta' intrapriża, radar tal-vetturi 24G, servers AI b'links ta 'veloċità għolja ta' 224Gbps, eċċ.
Il-loġika tal-ġudizzju ċentrali għall-għażla ta 'materjal personalizzata ta' bordijiet ta 'frekwenza għolja
L-essenza tal-għażla mhix li tqabbel il-parametri, iżda li tqabbel il-materjali bil-maqlub ma 'tliet kwistjonijiet ewlenin biex tevita "prestazzjoni eċċessiva taħli flus" jew "qlib ta' prestazzjoni insuffiċjenti":
L-ewwel limitu tal-frekwenza tal-biljett: F'xenarji fejn il-frekwenza operattiva taqbeż 20GHz u hemm rekwiżiti estremi għal telf ta 'inserzjoni/telf ta' ritorn, PTFE huwa l-unika soluzzjoni; F'xenarji taħt 10GHz b'baġits ta 'telf maħlul, il-vantaġġ tal-kosteffettività tar-reżini tal-idrokarburi se jkun amplifikat infinitament.
Meta wieħed iħares lejn il-kumplessità tal-istruttura mill-ġdid: għal tipi ta 'pjanċi kumplessi b'Akbar minn jew ugwali għal 8 saffi u l-ħtieġa għal toqob midfuna għomja / resistors midfuna, il-vantaġġ tal-kompatibilità tal-proċess tar-reżina tal-idrokarburi jnaqqas b'mod sinifikanti r-riskju ta' produzzjoni tal-massa; Bord RF sempliċi ta '2-4 saff, id-diffikultà tal-ipproċessar tal-PTFE hija kompletament kontrollabbli.
Fl-aħħarnett, ikkalkula l-iskala tal-produzzjoni tal-massa: prototipi RF personalizzati ta 'lott żgħir, bi prijorità mogħtija lill-PTFE biex tiżgura l-prestazzjoni; Għal ordnijiet bl-ingrossa ta 'aktar minn 100000 speċifikazzjoni tal-vettura/komunikazzjoni tad-dejta, ir-reżina tal-idrokarburi tista' tikkompressa l-ispiża ta 'bord wieħed għal terz ta' PTFE, filwaqt li tnaqqas iċ-ċiklu tal-kunsinna b'aktar min-nofs.
