Bħala komponent ewlieni fis-sistemi elettroniċi tal-karozzi, il-proċess tal-produzzjoni tal-bordijiet taċ-ċirkwiti tal-karozzi jeħtieġ kumplessità u preċiżjoni estremament għolja. Mid-disinn sal-prodott lest, kull pass għandu impatt deċiżiv fuq il-prestazzjoni u l-kwalità tal-prodott. Hawn taħt hawn ħarsa ġenerali fil-qosor tal-proċess tal-produzzjoni tal-bordijiet taċ-ċirkwiti tal-karozzi, u punti ewlenin li għandek tinnota matul dan il-proċess.
1, Preparazzjoni tal-materjal
L-ewwel pass fil-produzzjoni ta 'bords taċ-ċirkwiti tal-karozzi huwa l-preparazzjoni tal-materjal, li teħtieġ l-għażla ta' materja prima adattata bħal bordijiet, fuljetti tar-ram, istann, reżistenti għall-istampar, eċċ. L-għażla tal-folja tal-metall hija kruċjali, u għandha tingħata konsiderazzjoni sħiħa lill-karatteristiċi speċjali tal-ambjent operattiv tal-karozzi, bħal temperatura għolja, vibrazzjoni, eċċ. proprjetajiet ta 'insulazzjoni elettrika, u jistgħu jaħdmu b'mod stabbli f'ambjenti kumplessi. Il-fojl tar-ram jeħtieġ purità għolja u konduttività tajba biex tiżgura trasmissjoni effiċjenti tas-sinjali taċ-ċirkwit. Ir-reżistenza għall-istann u r-reżistenza għall-fotografija jeħtieġu wkoll li jissodisfaw ir-rekwiżiti tal-proċess ta '-preċiżjoni għolja biex jiżguraw l-eżattezza tal-mudelli fil-proċess ta' manifattura sussegwenti.
2, Produzzjoni ta 'saff ta' ġewwa
Il-produzzjoni tas-saff ta 'ġewwa hija stadju kritiku fil-produzzjoni ta' bordijiet ta 'ċirkwiti ta' saff ta 'ġewwa, li prinċipalment tinkludi passi bħal espożizzjoni u żvilupp, inċiżjoni u tindif. L-ewwelnett, applika b'mod uniformi photoresist fuq il-bord miksi-ram, u pproġetta l-mudell taċ-ċirkwit iddisinjat fuq il-photoresist permezz ta 'magna ta' espożizzjoni. Wara l-iżvilupp, il-porzjon mhux espost tal-photoresist jitneħħa, u jesponi l-fojl tar-ram li jeħtieġ li jiġi nċiżi. Tkompli bil-proċess ta 'inċiżjoni, il-fojl tar-ram mhux mixtieq huwa nċiż bogħod bl-użu ta' soluzzjoni speċifika ta 'inċiżjoni, u tħalli warajha mudelli ta' ċirkwiti preċiżi. Fl-aħħarnett, soluzzjoni ta 'inċiżjoni residwa u impuritajiet jitneħħew permezz ta' proċess ta 'tindif biex jiżguraw l-indafa u l-kwalità tal-bord taċ-ċirkwit ta' ġewwa.
3, Laminazzjoni
Il-proċess tal-laminazzjoni huwa li jgħaqqad is-saff ta 'ġewwa mal-fojl tar-ram ta' barra prefabbrikat permezz tat-teknoloġija tal-laminazzjoni. Qabel il-laminazzjoni, il-bord taċ-ċirkwit ta 'ġewwa għandu jiġi ttrattat b'tiswed jew kannella biex issaħħaħ il-forza tat-twaħħil bejn il-wiċċ tal-fojl tar-ram u r-reżina. Imbagħad, stack il-bord tas-saff ta 'ġewwa, folja semi vulkanizzata (folja PP), u fojl tar-ram ta' barra f'sekwenza skont ir-rekwiżiti tad-disinn, u poġġihom fil-magna tal-laminar. F'ambjent ta'-temperatura għolja u ta' pressjoni-għoli, il-folja semi vulkanizzata idub u timla l-vojt bejn is-saffi, u tgħaqqadhom sewwa flimkien biex jiffurmaw struttura ta' bord ta' ċirkwit b'ħafna-saff. Matul il-proċess tal-laminazzjoni, il-kontroll tat-temperatura, il-pressjoni u l-ħin huwa kruċjali, u jaffettwa direttament is-saħħa tat-twaħħil bejn is-saffi u l-prestazzjoni ġenerali tal-bord taċ-ċirkwit.
4, Toqba tat-tħaffir
Wara li titlesta l-produzzjoni ta 'bordijiet taċ-ċirkwiti b'ħafna-saffi, huwa meħtieġ tħaffir preċiż biex jipprepara għal konnessjonijiet konduttivi sussegwenti. Il-proċess tat-tħaffir juża tagħmir tat-tħaffir ta '-preċiżjoni għolja biex iħaffer toqob ta' dijametri u fond differenti fuq il-bord taċ-ċirkwit skont ir-rekwiżiti tad-disinn. Dawn it-toqob se jintużaw biex jinstallaw labar tal-komponenti elettroniċi jew jiksbu konnessjonijiet elettriċi bejn saffi differenti. Ir-rekwiżit ta 'preċiżjoni tat-tħaffir huwa estremament għoli, u anke devjazzjonijiet żgħar jistgħu jwasslu għal żbalji fil-konnessjoni taċ-ċirkwit, li jaffettwaw il-funzjonalità tal-bord taċ-ċirkwit. Għalhekk, it-tagħmir tat-tħaffir huwa ġeneralment mgħammar b'sistemi ta 'pożizzjonament avvanzati u apparati ta' kontroll awtomatizzati biex jiżguraw l-eżattezza tal-pożizzjonijiet tat-tħaffir.
5, Electroplating
L-electroplating huwa l-proċess li jifforma saff tar-ram fuq il-ħajt ta 'toqba permezz tal-electroplating biex tinkiseb konnessjoni elettrika bejn iċ-ċirkwiti ta' ġewwa u ta 'barra. L-ewwelnett, għaddas il-bord taċ-ċirkwit f'soluzzjoni ta 'electroplating li jkun fiha joni tar-ram, u wettaq kisi tar-ram kimiku fuq il-wiċċ tal-ħajt tat-toqba biex tifforma saff inizjali tar-ram irqiq. Imbagħad, kurrent jiġi applikat mit-tank tal-kisi biex jiddepożita kontinwament joni tar-ram fis-soluzzjoni tal-kisi fuq is-saff inizjali tar-ram taħt l-azzjoni ta 'kamp elettriku, gradwalment tħaxxin is-saff tar-ram fuq il-ħajt tat-toqba biex tinkiseb il-ħxuna meħtieġa. Is-saff tar-ram electroplated għandu jkollu konduttività tajba, uniformità u adeżjoni biex tiżgura l-affidabbiltà tal-konnessjonijiet taċ-ċirkwit.

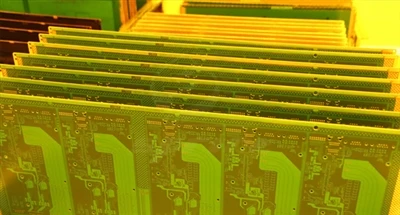

6, Produzzjoni ta 'saff ta' barra
Il-produzzjoni ta 'saffi ta' barra hija simili għal dik ta 'saffi ta' ġewwa, li teħtieġ il-produzzjoni ta 'ċirkwiti ta' barra, inklużi fotolitografija, inċiżjoni, u passi oħra. Wara l-electroplating, il-wiċċ tal-bord taċ-ċirkwit jerġa 'jinkisi b'photoresist, u l-mudell taċ-ċirkwit ta' barra jiġi trasferit fuq il-photoresist permezz ta 'espożizzjoni u żvilupp. Imbagħad, fojl tar-ram mhux meħtieġ huwa nċiż bogħod biex jifforma ċirkwit ta 'barra preċiż. Dan il-proċess jeħtieġ ukoll tħaddim ta'-preċiżjoni għolja biex jiżgura konnessjonijiet preċiżi bejn iċ-ċirkwit ta' barra, iċ-ċirkwit ta' ġewwa, u t-toqob tat-tħaffir.
7, Produzzjoni ta 'saff tal-maskra tal-istann
Il-produzzjoni tas-saff tal-maskra tal-istann hija li tifforma saff tal-maskra tal-istann fuq il-bord taċ-ċirkwit, li l-funzjoni ewlenija tiegħu hija li tipproteġi ċ-ċirkwit u tiffaċilita l-issaldjar. Permezz ta 'screen printing jew bexx, saff ta' linka tal-maskra tal-istann huwa miksi b'mod uniformi fuq il-wiċċ tal-bord taċ-ċirkwit, u mbagħad vulkanizzat f'temperatura għolja biex jifforma saff tal-maskra tal-istann. Is-saff tal-maskra tal-istann jirriżerva pożizzjonijiet għal pads u vias tal-istann, filwaqt li partijiet oħra huma koperti b'linka tal-maskra tal-istann biex jipprevjenu ċirkwiti qosra matul il-proċess tal-issaldjar, filwaqt li jipproteġu wkoll iċ-ċirkwit mill-erożjoni ambjentali esterna, ittejjeb l-istabbiltà u l-affidabbiltà tal-bord taċ-ċirkwit.
8, Stampar bl-iskrin
Il-proċess tal-istampar tal-ħarir jinvolvi tikketti tal-istampar, pożizzjonijiet tal-komponenti, u informazzjoni oħra fuq il-bord taċ-ċirkwit. Bl-użu tat-teknoloġija tal-istampar tal-iskrin, mudell tal-iskrin magħmul minn qabel huwa mgħotti fuq bord ta 'ċirkwit, u l-linka hija ppressata permezz tal-mudell fuq il-mudell bl-użu ta' barraxa biex tipprintja fuq il-wiċċ tal-bord taċ-ċirkwit. Dawn il-marki u l-informazzjoni jgħinu biex jidentifikaw malajr il-post u l-funzjoni tal-komponenti matul proċessi ta 'assemblaġġ u manutenzjoni sussegwenti, u jtejbu l-effiċjenza tax-xogħol. Iċ-ċarezza u l-eżattezza tal-istampar tal-ħarir jaffettwaw ukoll il-kwalità ġenerali u l-mantenibbiltà tal-bord taċ-ċirkwit.
9, Spezzjoni ta 'kwalità
Wara, spezzjoni komprensiva tal-kwalità tal-prodott hija meħtieġa biex tiġi żgurata l-konformità mal-istandards rilevanti. L-ispezzjoni tal-kwalità tinkludi spezzjoni viżwali, verifika jekk hemmx grif, tbajja, warping tal-fojl tar-ram u difetti oħra fuq il-wiċċ tal-bord taċ-ċirkwit; Kejjel id-dimensjonijiet u ċċekkja jekk id-dimensjonijiet esterni tal-bord taċ-ċirkwit jissodisfawx ir-rekwiżiti tad-disinn; U jispezzjona l-kwalità tal-proċessi bħall-maskra tal-istann u l-istampar tal-iskrin. Għal bordijiet taċ-ċirkwiti b'ħafna -saffi, l-analiżi tat-tqattigħ tista 'tkun meħtieġa wkoll biex tiċċekkja l-istruttura u l-konnessjoni bejn is-saffi. Prodotti biss li għaddew minn spezzjonijiet ta 'kwalità stretti jistgħu jipproċedu għall-istadju tal-ippakkjar li jmiss.
10, Ippakkjar u kunsinna
Fl-aħħarnett, ippakkja l-prodotti kwalifikati u ppreparahom għall-kunsinna lill-klijent. Il-proċess tal-ippakkjar jeħtieġ miżuri bħal prova anti-statika u umdità- biex jipproteġi l-bord taċ-ċirkwit minn ħsara waqt it-trasport u l-ħażna. Normalment, jintużaw boroż anti-statiċi, plastiks bil-fowm u materjali oħra tal-ippakkjar. Wara li l-bord taċ-ċirkwit ikun ippakkjat sew, huwa kkonsenjat skont il-ħtiġijiet tal-klijent.
