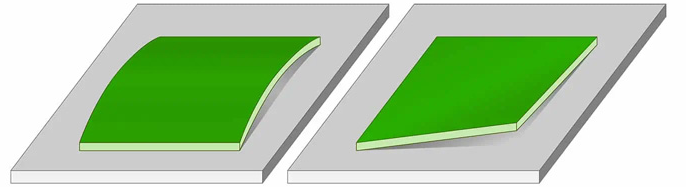

Hemm żewġ tipi ewlenin ta 'problemi ta' warping tal-bord tal-PCB: pruwa u twist.
pruwa twist
Għal xiex tirreferi 'kurva tal-pruwa'?
Il-liwi tal-pruwa jirreferi għall-liwi tat-tarf ta 'bord tal-PCB, li jifforma sporġenza jew depressjoni b'forma ta' ark. Il-liwi tal-pruwa ġeneralment iseħħ fuq iż-żewġ trufijiet opposti tal-PCB, u l-bord tal-PCB kollu jippreżenta forma simili tal-pruwa, u għalhekk huwa msejjaħ liwi tal-pruwa. Il-liwi tal-pruwa jista 'jkun unilaterali jew bilaterali.
Metodu ta 'kejl: Poġġi l-bord taċ-ċirkwit ċatt fuq l-irħam, bl-erba' kantunieri li jmissu l-art, u mbagħad kejjel l-għoli tal-arkata fin-nofs.
Metodu ta 'kalkolu: kurvatura tal-pruwa=għoli ta' arkata mqajma / tul ta 'ġenb twil pcb * 100%.
Għal xiex tirreferi d-distorsjoni?
Id-distorsjoni tirreferi għar-rotazzjoni tal-bord tal-PCB fid-direzzjoni djagonali, li tifforma sporġenzi jew indentazzjonijiet fuq id-djagonali. Id-distorsjoni ġeneralment isseħħ fuq id-djagonali tal-PCB, u tikkawża li turi forma mibruma, u għalhekk tissejjaħ tgħawwiġ.
Metodu ta 'kejl: Poġġi t-tliet kantunieri tal-bord taċ-ċirkwit fuq l-art u kejjel l-għoli tal-kantuniera mqajma mill-art.
Metodu ta 'kalkolu: distorsjoni=għoli ta' kantuniera waħda mqajma / tul djagonali ta 'PCB * 100%.
X'inhuma r-raġunijiet għall-warping tal-bord tal-PCB?
1. L-istress jaqbeż il-firxa tal-ġarr tal-materjal
Meta l-istress applikat fuq il-bord tal-PCB jaqbeż il-firxa li l-materjal jista 'jiflaħ, dan jikkawża li l-bord jegħleb. Dan it-tip ta 'stress ġeneralment huwa kkawżat minn stress irregolari fuq il-pjanċa, bħal temperatura tal-iwweldjar irregolari jew effetti kimiċi irregolari.
2. Stress termali
Matul il-proċess tal-manifattura, jekk il-bord tal-PCB huwa soġġett għal stress termiku irregolari, bħal proċess ta 'riferiment imsaħħan iżżejjed, jista' jikkawża li l-bord tal-PCB jitbattal. Meta l-bord tal-PCB jissaħħan eċċessivament u jilħaq il-limitu ta 'fuq tat-temperatura TG tal-materjal, il-materjal jirtab, u jirriżulta f'deformazzjoni permanenti.
3. Stress kimiku
L-istress kimiku jirreferi għall-istress ikkawżat mill-korrużjoni ta 'materjali tal-PCB minn sustanzi kimiċi. Pereżempju, fatturi bħal solventi kimiċi, umdità u bidla fil-klima jista 'kollha jkollhom impatt fuq il-materjali tal-PCB, li jwasslu għal warping tal-bord.
4. Proċess ta 'manifattura mhux xieraq
Disinn mhux korrett tal-PCB u proċessi ta 'manifattura jistgħu wkoll jikkawżaw warping tal-bord tal-PCB. Pereżempju, distribuzzjoni irregolari ta 'ramŻona tal-wiċċ tal-fojl u sħana żejda matul il-proċess tal-manifattura jistgħu kemm jikkawżaw warping tal-bord tal-PCB.
Kif tnaqqas il-warping tal-bord tal-PCB matul il-fażi tad-disinn?
1. Agħżel il-materjal tal-bord xieraq
Agħżel folji biTg ogħla(temperatura ta 'transizzjoni tal-ħġieġ). Dan it-tip ta 'bord għandu stabbiltà dimensjonali aħjar f'temperaturi għoljin u jista' jirreżisti d-deformazzjoni kkawżata minn tensjoni termali.
2. Żid il-ħxuna tal-bord taċ-ċirkwit
Iż-żieda xieraq tal-ħxuna tal-bord taċ-ċirkwit tista 'ttejjeb il-kapaċità tagħha li tirreżisti l-liwi u t-tqaxxir mingħajr ma taffettwa l-prestazzjoni ġenerali tal-prodott.
3. Ottimizza d-disinn tal-bord taċ-ċirkwit
Fid-disinn tal-bord taċ-ċirkwiti, ipprova jimminimizza n-numru u d-daqs ġenerali tal-bordijiet biex tnaqqas id-deformazzjoni sagging ikkawżata mill-piż tagħhom stess. Fl-istess ħin, irranġa l-pożizzjoni ta 'komponenti b'mod raġonevoli u evita li tpoġġi komponenti tqal fuq naħa waħda tal-bord taċ-ċirkwit biex tnaqqas il-problemi tal-warping.
4. Agħżel l-istruttura xierqa tal-istivar
Agħżel raġonevolment l-istruttura f'munzelli ta 'PCB u uża proċess ta' laminazzjoni simmetrika biex tnaqqas l-istress irregolari ġewwa l-bord.
5. Żid l-istruttura ta 'appoġġ
Żid strutturi ta 'appoġġ fid-disinn ta' bordijiet tal-PCB, bħal konnessjoni ta 'bordijiet u kolonni ta' appoġġ, biex ittejjeb is-saħħa strutturali tal-bord tal-PCB u tnaqqas il-possibbiltà ta 'warping.
