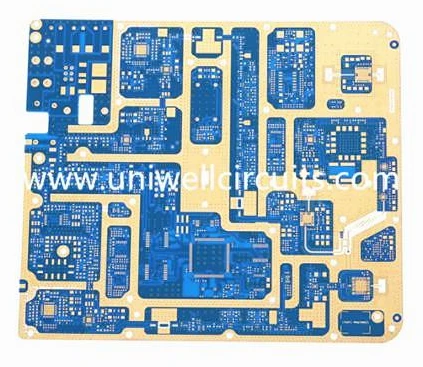

L-għażla ta 'folji semi vulkanizzat għalBord ta 'frekwenza għolja Rogerspjanċi ibridi għandhom ikunu bbażati fuq proprjetajiet dielettriċi li jaqblu, kompatibilità CTE, u teknoloġija tal-ipproċessar. Għandha tingħata prijorità lill-għażla ta 'folji semi vulkanizzati speċifiċi għall-fabbrika ta' Rogers, u l-adattament tal-parametri għandu jsir ibbażat fuq ix-xenarju.
Għażla ta 'films semi-cured speċjalizzati mainstream
RO4450F: Dk=3.52 ± 0.05 f'10GHz, li jagħmilha l-għażla preferuta għall-vultaġġ ibridu RF. Huwa kompatibbli ma 'bordijiet tal-qalba tas-serje RO4000 bħal RO4350B u RO4003C, u għandu prestazzjoni eċċellenti ta' kolla tal-fluss, li tista 'ssolvi l-problema tal-mili tar-ram oħxon u linji densi. Huwa kompatibbli mat-temperatura ta 'kompressjoni konvenzjonali fr4 u użat ħafna fi stazzjonijiet bażi 5G, radar, u xenarji ta' amplifikatur tal-qawwa.
RO4460G2: Dk=6.15 ± 0.15 f'10GHz, imqabbla b'mod preċiż mal-bord tal-qalba Dk Rogers għoli, koeffiċjent ta 'espansjoni tal-assi Z- estremament baxx, affidabilità b'saħħitha permezz ta'-toqba, Tg li taqbeż il-280 grad, laminati multipli mhux se jgħaddu minn degradazzjoni termaliHDIu bordijiet ibridi b'ħafna-saff għoli.
SpeedWave ™ 300P: Dk=3.0-3.3 f'10GHz, fattur ta' telf 0.0019-0.0022, karatteristiċi ta' telf ultra{-baxx addattati għal-frekwenza għolja u xenarji ta' veloċità-għola bħal xenarji ta' mewġa sħiħa ta' 77GHz millimetru ta' Roger, firxa ta' mewġ millimetriku ta' 77GHz u vettura kompatibbli b'firxa ta' mewġ millimetriku ta' 5G. bordijiet ta 'frekwenza għolja u FR-4, jappoġġja l-ippressar kontinwu multiplu, u għandu reżistenza CAF eċċellenti.
92ML: High thermal conductivity epoxy semi cured sheet, with a Z-direction thermal conductivity of 2.0 W/m-K, Tg>160 grad , u Z-assi CTE baxx daqs 22 ppm/ grad C. Hija ddisinjata għal xenarji ta 'pressjoni mħallta b'rekwiżiti ta' dissipazzjoni tas-sħana għolja bħall-elettronika tal-karozzi u l-kontroll tal-qawwa, u għandha spiża ferm aktar baxxa minn folji semi vulkanizzati bbażati fuq PTFE.
Prinċipju tat-tqabbil tal-għażla tal-qalba
Tqabbil tal-parametri dielettriċi: Id-devjazzjoni bejn id-Dk tal-folja semi vulkanizzata u l-bord tal-qalba ta 'frekwenza għolja -Dk adjaċenti għandha tkun Inqas minn jew ugwali għal ± 0.2 biex tiġi evitata mutazzjoni ta' impedenza u ħsara lill-integrità tas-sinjal. Pereżempju, RO4350B (Dk=3.48) għandu jkun prijoritizzat b'RO4450F minflok folja semi vulkanizzata FR-4 ordinarja.
CTE u t-tqabbil tal-kompatibilità: Ipprijoritizza l-użu ta 'folji semi vulkanizzat li huma ta' l-istess oriġini bħas-sistema tar-reżina tal-qalba ta 'Rogers biex ittaffi l-kwistjonijiet ta' nuqqas ta 'qbil CTE f'materjali eteroġenji u tnaqqas ir-riskju ta' delamination u warping; Jekk Rogers u FR-4 huma mħallta u kkompressati direttament, folji transitorji semi vulkanizzat bħal SpeedWave 300P għandhom jintużaw bħala s-saff intermedju, li jista 'jnaqqas l-istress bejn is-saffi b'aktar minn 60%.
Adattament tal-parametri tal-proċess: Agħżel kontenut għoli ta 'reżina (RC Greater minn jew ugwali għal 72%) speċifikazzjonijiet għal ram oħxon (Akbar minn jew ugwali għal 2oz) u xenarji ta' linja densa biex jiżguraw mili suffiċjenti ta 'kolla; Agħżel folji semi vulkanizzat ta 'Tg għoli għal xenarji multipli ta' laminazzjoni ta 'bordijiet b'ħafna -saff għoli biex tevita t-trattib u delaminazzjoni tar-reżina waqt laminazzjoni sussegwenti.
Punti ewlenin biex jintgħażlu u jiġu evitati n-nases
Huwa pprojbit li tissostitwixxi direttament il-film semi vulkanizzat speċjalizzat ta 'Rogers b'film semi vulkanizzat ordinarju FR-4. Is-sistema tar-reżina tat-tnejn għandha fużjoni fqira, u d-delaminazzjoni tal-interface hija suxxettibbli li sseħħ f'ambjenti ta 'temperatura għolja u umdità għolja, li tirriżulta f'żieda sinifikanti fit-telf tas-sinjal.
Il-ħażna ta 'films semi vulkanizzat teħtieġ kontroll tat-temperatura<23 ℃ and humidity<55%. The unused parts after unpacking must be resealed to avoid moisture absorption, which may cause bubbles and delamination after compression. The shelf life of the RO4400 series is 6 months, and the shelf life of the SpeedWave 300P is 3 months.
