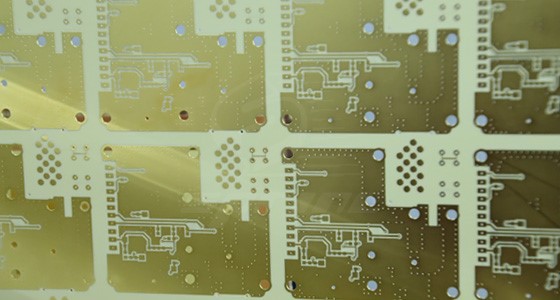

Frekwenza għoljaIt-teknoloġija tal-microwave saret appoġġ ewlieni f'ħafna oqsma avvanzati, minn trażmissjoni ta' data ta'-veloċità għolja fil-komunikazzjoni 5G għal trażmissjoni ta' sinjal ta'-distanza twila u riċeviment f'komunikazzjoni bis-satellita, minn skoperta preċiża f'sistemi tar-radar għal assigurazzjoni tas-sikurezza f'sewqan awtonomu ta 'karozzi, it-teknoloġija tal-microwave ta' frekwenza għolja-hi kullimkien. Wara din is-serje ta' applikazzjonijiet teknoloġiċi avvanzati-, iċ-ċirkwiti tal-microwave ta' frekwenza-għoli huma bħal netwerks newrali preċiżi, li jgħaqqdu u jmexxu t-tħaddim effiċjenti tas-sistema kollha tal--microwave ta' frekwenza għolja.
1, Materjali uniċi jistabbilixxu l-pedament għall-prestazzjoni
Ir-rekwiżiti materjali għall-bords taċ-ċirkwiti tal-microwave ta' frekwenza għolja - huma estremament stretti, u sottostrati użati b'mod komuni jinkludu PTFE, PTFE mimli ċeramika, u FR4. Dawn il-materjali għandhom il-karatteristiċi ta 'kostanti dielettrika baxxa u fattur ta' telf baxx, li huma kruċjali għat-tnaqqis tat-telf tas-sinjal u l-interferenza waqt it-trażmissjoni. Meta tieħu PTFE bħala eżempju, il-kostanti dielettrika tagħha hija ġeneralment bejn 2.0-2.3, u l-fattur tat-telf huwa bejn 0.0009-0.002, li jista 'jnaqqas ħafna l-attenwazzjoni waqt it-trasmissjoni tas-sinjal, u jiżgura l-integrità u l-eżattezza tas-sinjal. F'xi tagħmir ta 'komunikazzjoni bis-satellita li jeħtieġ kwalità ta' trasmissjoni tas-sinjal estremament għolja, bordijiet ta 'ċirkwiti microwave ta' frekwenza għolja magħmula minn materjal PTFE jistgħu jnaqqsu b'mod effettiv it-telf tas-sinjali waqt it-trasmissjoni fuq distanzi twal-, u jiżguraw komunikazzjoni stabbli u effiċjenti bejn stazzjonijiet tal-art u satelliti. Fl-istess ħin, sabiex itejbu aktar il-konduttività u l-veloċità tat-trażmissjoni tas-sinjal, il-bordijiet taċ-ċirkwiti tal-microwave ta' frekwenza għolja-użaw fuljetti tar-ram ta' purità-għoli u ta 'reżistività baxxa. L-użu ta 'fojl tar-ram ta' purità għolja jnaqqas l-ostruzzjoni tar-reżistenza għas-sinjali, li jippermetti li s-sinjali jiġu trażmessi b'veloċità aktar mgħaġġla fuq il-bord taċ-ċirkwit u tissodisfa d-domanda għall-ipproċessar veloċi ta 'sinjali ta' frekwenza għolja.
2, Disinn fin, li jindirizza l-isfidi tekniċi
Fil-proċess tad-disinn tal-bordijiet taċ-ċirkwiti tal-microwave ta' frekwenza għolja-, hemm ħafna sfidi tekniċi kumplessi. Minħabba l-karatteristiċi ta 'sinjali ta' frekwenza għolja-, hemm rekwiżiti estremament għoljin għat-tqassim taċ-ċirkwit, it-tqabbil tal-impedenza, u aspetti oħra. It-tqassim tal-linja jeħtieġ li jkun estremament preċiż, u t-tul tal-linji tas-sinjali ta '-veloċità għolja għandu jitqassar kemm jista' jkun biex jitnaqqas l-attenwazzjoni u d-dewmien waqt it-trażmissjoni tas-sinjal. Per eżempju, fid-disinn ta ' bordijiet ta ' ċirkwiti microwave ta ' frekwenza għolja - għal stazzjonijiet bażi 5G, frekwenzi tat-trażmissjoni tas-sinjali jistgħu jilħqu diversi GHz, u anke bidliet żgħar fit-tul tal-linja jista 'jkollhom impatt sinifikanti fuq il-kwalità tas-sinjal. Għalhekk, id-disinjaturi se jottimizzaw ir-rotta tal-linji permezz ta 'kalkoli u simulazzjonijiet preċiżi biex jiżguraw li s-sinjali jiġu trażmessi fuq l-iqsar triq possibbli. It-tqabbil tal-impedenza huwa wkoll aspett ewlieni tad-disinn. Jekk l-impedenza ma taqbilx, is-sinjal se jirrifletti matul it-trażmissjoni, li jirriżulta f'distorsjoni tas-sinjal u effiċjenza mnaqqsa tat-trażmissjoni. Sabiex jinkiseb tqabbil tajjeb ta 'impedenza, id-disinjaturi jeħtieġ li jikkontrollaw b'mod preċiż il-wisa', il-ħxuna u l-ispazjar tal-wajers. Permezz ta 'softwer ta' disinn avvanzat u proċessi ta 'manifattura preċiżi, il-wisa' u l-ħxuna tal-wajers huma kkontrollati f'firxa ta 'tolleranza żgħira ħafna, filwaqt li l-ispazjar tal-wajer huwa ssettjat b'mod raġonevoli biex inaqqas il-crosstalk bejn is-sinjali u jiżgura trasmissjoni stabbli tas-sinjal. Barra minn hekk, id-disinn tal-kompatibilità elettromanjetika ma jistax jiġi injorat. Id-disinjaturi jeħtieġ li jbassru l-effetti tal-kamp elettromanjetiku fit-tqassim taċ-ċirkwit u jnaqqsu l-interferenza permezz ta 'tqassim raġonevoli u miżuri ta' lqugħ biex jiżguraw li bordijiet taċ-ċirkwiti tal-microwave ta 'frekwenza għolja - ikunu jistgħu jaħdmu sew f'ambjenti elettromanjetiċi kumplessi.
3, Il-manifattura ta 'preċiżjoni tiżgura kwalità eċċellenti
Il-proċess ta 'manifattura ta' bordijiet ta 'ċirkwiti tal-microwave ta' frekwenza għolja - jista 'jiġi deskritt bħala preċiż u kumpless, u kull rabta hija relatata mal-prestazzjoni finali u l-kwalità tal-bord taċ-ċirkwit. Il-proċess tal-laminazzjoni huwa pass ewlieni fil-produzzjoni ta' bordijiet ta' frekwenza għolja b'ħafna-saff-. F'dan il-proċess, huwa meħtieġ li jiġi żgurat l-allinjament preċiż ta 'kull saff u jiġu evitati devjazzjonijiet bejn is-saffi li jaffettwaw il-prestazzjoni taċ-ċirkwit. It-tagħmir tal-laminar ta 'preċiżjoni għolja u t-teknoloġija avvanzata tal-allinjament jintużaw ħafna, li jikkontrollaw b'mod preċiż il-pressjoni u t-temperatura biex jgħaqqdu sewwa kull saff mingħajr ma jipproduċu bżieżaq jew delamination. Pereżempju, xi kumpaniji tal-manifattura high-high-end jużaw it-teknoloġija tal-laminazzjoni bil-vakwu, li tista 'telimina l-arja matul il-proċess tal-laminazzjoni, tagħmel it-twaħħil tas-saff ta' bejn is-saffi aktar stretta u ttejjeb il-prestazzjoni ġenerali tal-bord taċ-ċirkwit. Kemm il-fabbrikazzjoni taċ-ċirkwit kif ukoll l-inċiżjoni jeħtieġu preċiżjoni estremament għolja. Sabiex tiġi żgurata t-tqabbil tal-impedenza u timminimizza t-telf tas-sinjal, il-wisa ', il-ħxuna u l-ispazjar tal-wajers għandhom jiġu kkontrollati b'mod preċiż. It-teknoloġija tal-litografija UV għandha rwol importanti f'dan il-proċess, peress li tista 'tikseb fabbrikazzjoni ta' ċirkwit ta'-preċiżjoni għolja, ittejjeb l-eżattezza u l-konsistenza taċ-ċirkwit, u tottimizza t-trażmissjoni tas-sinjali. Il-proċessi tat-tħaffir u tal-kisi tar-ram m'għandhomx jiġu sottovalutati. It-toqob fuq bordijiet ta'-frekwenza għolja jeħtieġu preċiżjoni tal-pożizzjoni ogħla u tolleranzi iżgħar. Il-proċess tal-kisi tar-ram għandu jiżgura li l-ħitan tat-toqba huma uniformi u bla xkiel, u jnaqqas ir-riflessjoni tas-sinjal u l-crosstalk. It-teknoloġija avvanzata tat-trattament tal-electroplating tintuża biex ittejjeb il-konduttività u r-reżistenza għall-korrużjoni taċ-ċirkwiti, testendi l-ħajja tas-servizz tal-bordijiet taċ-ċirkwiti. F'termini ta 'trattament tal-wiċċ, proċessi ta' electroplating tad-deheb jew tal-fidda ta '-kwalità għolja huma adottati biex jipprevjenu l-ossidazzjoni taċ-ċirkwit u jipprovdu kuntatt elettriku tajjeb; Fl-istess ħin, saff tal-maskra tal-istann huwa miksi fuq is-saff tar-ram biex jipproteġih mill-kontaminazzjoni u l-korrużjoni, u jiżgura tħaddim stabbli tal-bord taċ-ċirkwit f'diversi ambjenti.
4, Ittestjar strett biex jiżgura stabbiltà u affidabbiltà
Sabiex tiġi żgurata l-kwalità u l-prestazzjoni tal-bordijiet taċ-ċirkwiti tal-microwave ta' frekwenza għolja-, ittestjar strett u proċessi ta 'kontroll tal-kwalità huma implimentati matul il-proċess kollu tal-produzzjoni. Ir-rifletometrija tad-dominju tal-ħin tintuża biex tkejjel parametri bħall-impedenza u l-integrità tas-sinjal. Billi jarmu sinjali tal-polz u janalizza s-sinjali riflessi, jista 'malajr jikxef nuqqas ta' tlaqqigħ ta 'impedenza, ċirkwiti miftuħa, ċirkuwiti qosra, u kwistjonijiet oħra fiċ-ċirkwit. L-analizzatur tan-netwerk jiffoka fuq l-ittestjar tal-karatteristiċi tat-trażmissjoni ta 'sinjali ta' frekwenza għolja -, bħal gwadann tas-sinjal, fażi, eċċ., biex jiżgura li l-prestazzjoni tal-bord taċ-ċirkwit tissodisfa r-rekwiżiti tad-disinn taħt kundizzjonijiet tax-xogħol ta '-frekwenza għolja. Billi tgħaqqad diversi metodi bħall-ittestjar tal-labra li jtajru, spezzjoni ottika u ttestjar funzjonali, issir spezzjoni komprensiva fuq kull bord ta 'ċirkwit tal-microwave ta' frekwenza għolja -lest biex jiġi żgurat li ma jkunx hemm difetti. Matul il-proċess tal-produzzjoni, diversi parametri bħall-eżattezza tal-inċiżjoni u l-kwalità tal-laminazzjoni huma kkontrollati regolarment biex jiġi żgurat li kull pass jissodisfa rekwiżiti stretti tal-proċess. Permezz ta' din is-sistema ta' skoperta komprensiva u b'ħafna-livelli, il-kwalità tal-bords taċ-ċirkwiti tal-microwave ta' frekwenza għolja-hija garantita b'mod affidabbli, li tistabbilixxi pedament sod għall-operat stabbli tagħhom f'diversi oqsma ta' applikazzjoni-high-end.
