Bħala t-trasportatur ewlieni tal-apparat elettroniku, l-innovazzjoni u l-aġġornament tal-proċess tal-manifattura tal-bordijiet taċ-ċirkwiti stampati huma kruċjali. Bħala teknoloġija avvanzata tal-manifattura tal-PCB,teknoloġija ta 'toqba midfuna għomjaqed tirċievi dejjem aktar attenzjoni u applikazzjoni mifruxa fl-industrija, li tipprovdi appoġġ qawwi għat-trażmissjoni tas-sinjali tal-minjaturizzazzjoni,-densità għolja, u-veloċità għolja ta 'prodotti elettroniċi.

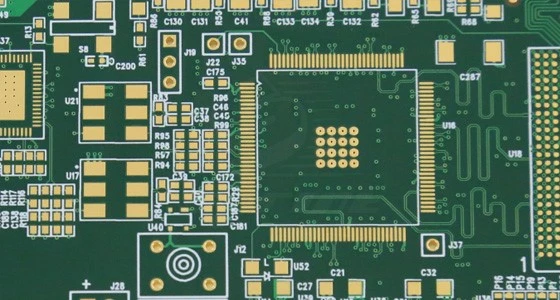

1, Definizzjoni u prinċipju ta 'teknoloġija ta' toqba għomja midfuna
It-teknoloġija ta 'toqba midfuna għomja tirreferi għal serje ta' mezzi tekniċi ta 'ħolqien ta' toqob għomja u toqob midfuna fuq bordijiet tal-pcb. Toqba għomja hija tip ta 'toqba mhux permezz li tiftaħ f'tarf wieħed fuq il-wiċċ tal-pcb u tispiċċa f'ċertu saff ġewwa l-bord, bħall-ponta ta' iceberg, b'tarf wieħed biss viżibbli. U t-toqob midfuna huma kompletament moħbija ġewwa l-pcb, li jgħaqqdu ċirkuwiti differenti ta 'saff ta' ġewwa, li ma jistgħux jiġu osservati direttament mill-wiċċ tal-pcb. Dan il-proċess juża tekniki bħal tħaffir bil-lejżer, tħaffir mekkaniku, u electroplating biex jinbnew strutturi speċjali ta 'interkonnessjoni fi ħdan bordijiet tal-pcb b'ħafna -saff, u jżidu ħafna d-densità tal-wajers u l-kumplessità tal-konnessjonijiet elettriċi.
Meta tieħu l-bord tal-pcb ta 'smartphone bħala eżempju, minħabba l-ispazju intern estremament limitat tagħha, teħtieġ l-integrazzjoni ta' komponenti funzjonali numerużi bħal proċessuri, memorja, moduli tal-kamera, u moduli ta 'komunikazzjoni, li tpoġġi talbiet estremament għoljin fuq id-densità tal-wajers tal-pcb. It-teknoloġija ta 'toqba midfuna għomja tista' tikseb konnessjonijiet flessibbli bejn saffi differenti ta 'ċirkwiti fi spazju limitat billi tiddisinja b'mod għaqli toqob għomja u toqob midfuna, toħloq kundizzjonijiet għal wajers ta'-densità għolja u tissodisfa d-domanda dejjem tikber għal funzjonijiet ta 'smartphone.
2, Il-vantaġġi tat-teknoloġija tat-toqba għomja midfuna
(1) Żid id-densità tal-wajers
Id-disinn tradizzjonali tat--toqba, li jgħaddi mill-bord tal-pcb kollu, jieħu ħafna spazju u jillimita l-flessibilità tal-wajers. Il-proċess ta 'toqba midfuna blind inaqqas b'mod effettiv il-footprint ta' toqob permezz ta 'fuq il-wiċċ tal-pcb billi jaħbi l-punti ta' konnessjoni ġewwa l-bord, u b'hekk jipprovdi aktar spazju għall-wajers. Pereżempju, fid-disinn tal-pcb ta 'xi kompjuters tablet high-end, l-użu ta' teknoloġija ta 'toqba midfuna għomja żied id-densità tal-wajers diversi drabi meta mqabbel ma' proċessi tradizzjonali, li jippermetti l-integrazzjoni ta 'aktar ċirkwiti fi spazju limitat u jissodisfa l--prestazzjoni għolja u l-ħtiġijiet multifunzjonali ta' kompjuters tablet.
(2) Ittejjeb l-integrità tas-sinjal
L-integrità tas-sinjal hija kruċjali fit-trażmissjoni ta' sinjali diġitali ta'-veloċità għolja u ta' sinjali analogi ta'-frekwenza għolja. It-teknoloġija ta 'toqba midfuna għomja tista' tnaqqas it-tul u l-kumplessità tal-mogħdijiet tat-trażmissjoni tas-sinjali, kif ukoll problemi bħal riflessjoni tas-sinjal u crosstalk. Meta tieħu l-bord tal-pcb ta 'stazzjonijiet bażi ta' komunikazzjoni 5G bħala eżempju, il-frekwenza tas-sinjal tista 'tilħaq diversi GHz, u l-veloċità tat-trażmissjoni tas-sinjal hija estremament mgħaġġla. L-użu ta 'teknoloġija ta' toqba midfuna għomja jista 'jnaqqas l-interferenza waqt it-trażmissjoni tas-sinjali, jiżgura trażmissjoni stabbli tas-sinjal, itejjeb b'mod effettiv il-prestazzjoni tat-tagħmir tal-komunikazzjoni, u jissodisfa l-ħtiġijiet ta' trażmissjoni ta 'data-veloċità għolja u proċessar tas-sinjali ta' frekwenza għolja-.
(3) Irrealizza disinn ta 'minjaturizzazzjoni
Bl-iżvilupp ta 'prodotti elettroniċi lejn irqaq, ir-rekwiżiti għad-daqs u l-ħxuna tal-pcb qed isiru dejjem aktar stretti. Il-proċess tat-toqba għomja midfuna jippermetti lill-bordijiet tal-pcb inaqqsu d-daqs u l-ħxuna filwaqt li jżommu jew iżidu l-funzjonalità. Pereżempju, f'apparat li jintlibes bħal smartwatches, l-ispazju intern huwa estremament żgħir. Bordijiet tal-pcb manifatturati bl-użu ta 'teknoloġija ta' toqba midfuna għomja jistgħu jiksbu konnessjonijiet ta 'ċirkwiti kumplessi fi spazju limitat, u jissodisfaw id-domanda għal disinn ta' minjaturizzazzjoni ta 'smartwatches, jagħmluhom eħfef, aktar portabbli, u aktar komdi biex jilbsu.
3, Il-proċess ta 'produzzjoni ta' teknoloġija ta 'toqba midfuna għomja
(1) Proċess tat-tħaffir
Tħaffir bil-lejżer: Għal toqob għomja żgħar, ġeneralment tintuża t-teknoloġija tat-tħaffir bil-lejżer. Il-lejżer jista 'jiffoka b'mod preċiż u jiġġenera istantanjament temperatura għolja fuq il-bord tal-pcb, u jikkawża li l-bord jifvaporizza u jifforma toqob. Dan il-metodu jista 'jikseb daqsijiet ta' apertura estremament żgħar, bħal 0.075mm jew saħansitra iżgħar, b'ħitan ta 'toqba lixxi, żoni żgħar affettwati bis-sħana, u ħsara minima lill-bord. Meta tagħmel toqob għomja ċkejkna fil-bordijiet tal-pcb tal-ismartphone, it-teknoloġija tat-tħaffir bil-lejżer tista 'tissodisfa rekwiżiti ta'-preċiżjoni għolja, u tiżgura l-kwalità u l-prestazzjoni ta 'toqob għomja.
Tħaffir mekkaniku: Għal xi toqob għomja u midfuna akbar, it-tħaffir mekkaniku jintuża aktar komunement. Billi tuża tagħmir tat-tħaffir ta '-preċiżjoni għolja biex tikkontrolla parametri bħall-veloċità tat-tħaffir u r-rata tal-għalf, it-toqob meħtieġa jistgħu jittaqqbu fuq il-bord tal-pcb. Meta tagħmel bordijiet tal-pcb għal tagħmir aerospazjali, minħabba r-rekwiżiti ta 'affidabbiltà estremament għolja, it-tħaffir mekkaniku jista' jiżgura l-eżattezza dimensjonali u l-perpendikularità tat-toqob, u jissodisfa l-ħtiġijiet ta 'konnessjonijiet ta' ċirkwiti kumplessi.
(2) Trattament tal-metallizzazzjoni tat-toqba
Wara t-tħaffir, huwa meħtieġ li jiġu metallizzati toqob għomja u midfuna biex isiru konduttivi. Dan il-proċess normalment juża t-teknoloġija tal-electroplating biex tgħaddas il-bord tal-pcb f'soluzzjoni tal-electroplating li jkun fiha joni tal-metall, bħal joni tar-ram. Permezz tal-elettroliżi, il-joni tal-metall huma depożitati fuq il-ħitan tat-toqba biex jiffurmaw saff uniformi tal-metall. Fil-manifattura ta 'bordijiet tal-pcb għall-elettronika tal-karozzi, il-kwalità tal-metallizzazzjoni tat-toqob taffettwa direttament l-affidabbiltà tas-sistemi elettroniċi. Permezz ta 'kontroll strett tal-proċessi tal-electroplating, il-ħxuna u l-adeżjoni tas-saff tal-metall ġewwa t-toqba jistgħu jiġu żgurati, u jiżguraw trażmissjoni stabbli tas-sinjal.
(3) Saffi u proċessar sussegwenti
Il-bordijiet tal-pcb li għaddew minn trattament ta 'tħaffir u metallizzazzjoni tat-toqob se jiġu laminati b'materjali bħal folji semi vulkanizzat. F'ambjent ta'-temperatura għolja u ta' pressjoni-għola, il-folja semi vulkanizzata idub u timla l-vojt bejn is-saffi, u tgħaqqadhom sewwa flimkien biex jiffurmaw bord tal-pcb b'ħafna saffi komplet. Wara l-laminazzjoni, huma meħtieġa serje ta 'passi sussegwenti tal-ipproċessar, bħal inċiżjoni taċ-ċirkwit, stampar tal-maskra tal-istann, stampar tal-karattri, eċċ., Biex fl-aħħar tlesti l-produzzjoni tal-bord tal-pcb. Fil-proċess tal-manifattura tal-motherboards tal-kompjuter, il-kontroll tal-kwalità tal-proċess tal-laminazzjoni huwa kruċjali. Il-kontroll preċiż ta 'parametri bħat-temperatura, pressjoni u ħin jista' jiżgura l-eżattezza tal-allinjament bejn is-saffi, jevita difetti bħal delamination u bżieżaq, u jiżgura l-prestazzjoni u l-affidabbiltà tal-motherboard.
