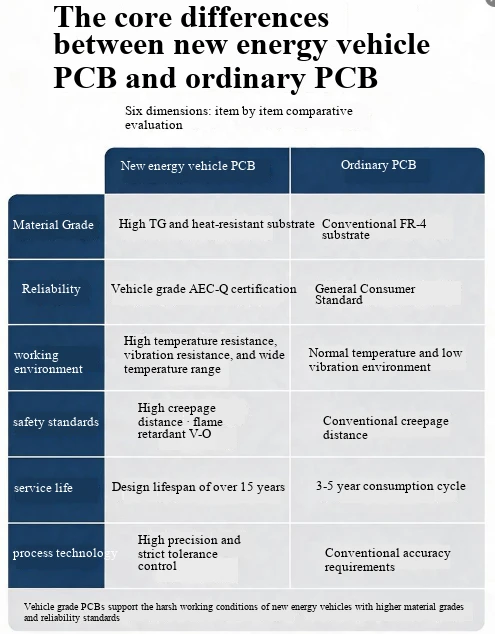

Id-differenza ewlenija bejn il-PCB ta 'vetturi tal-enerġija ġodda u bordijiet ta' ċirkwiti stampati ordinarji huma essenzjalment in-nuqqas ta 'qbil bejn il-kundizzjonijiet estremi tax-xogħol tal-vettura u r-rekwiżiti ambjentali ħfief tal-elettronika tal-konsumatur. Fl-aħħar mill-aħħar, dan huwa rifless fl-aġġornament komprensiv ta 'ħames dimensjonijiet: tolleranza ambjentali, prestazzjoni elettrika, standards ta' sikurezza, affidabilità u kontroll tal-proċess. Huwa mibni kompletament madwar l-għan ewlieni li "jipprijoritizza s-sikurezza tal-vetturi u tħaddim stabbli fit-tul-fil-livell ta '100000 kilometru".
Differenzi fit-tolleranza ambjentali
PCB tal-vettura tal-enerġija ġdida: Jeħtieġ li tkopri firxa ta 'temperatura wiesgħa estrema ta' -40 grad ~ 150 grad, tiflaħ vibrazzjoni kontinwa tat-triq, sprej tal-melħ, tniġġis taż-żejt, u korrużjoni tal-likwidu li jkessaħ. Is-sottostrat huwa magħmul minn materjal għoli ta 'Tg HTG FR-4 jew polyimide, u s-saff tal-maskra tal-istann huwa reżistenti għar-radjazzjoni ultravjola u bidliet ripetuti fit-temperatura mingħajr qsim.
PCB ordinarju: Adattat biss għal ambjent statiku ta 'temperatura ambjentali ta' ġewwa ta '0 grad ~ 60 grad, mingħajr disinn speċjali għal vibrazzjoni qawwija u reżistenza għall-korrużjoni. L-espożizzjoni fit-tul għal kundizzjonijiet estremi tax-xogħol hija suxxettibbli għat-tqaxxir tal-fojl tar-ram u l-qsim tas-saff tal-insulazzjoni.
Differenzi fil-prestazzjoni elettrika
PCB ta 'vettura ta' enerġija ġdida: Adattat għal xenarji ta 'vultaġġ għoli ta' 300V ~ 800V u mijiet ta 'amperes, bl-użu ta' fojl tar-ram ħoxna ta '2oz jew aktar, CTI Ikbar minn jew ugwali għal 600V materjal ta' traċċa kontra t-tnixxija, jottimizza b'mod strett id-distanza creepage u t-tneħħija elettrika, b'kapaċità ta 'kompatibilità elettromanjetika ta' grad ta 'vettura, tevita tagħmir bħal abbord sensittiv u navigazzjoni.
PCB ordinarju: l-aktar użat f'xenarji ta 'vultaġġ baxx u kurrent baxx ta' 5V ~ 220V, bi ħxuna tal-fojl tar-ram l-aktar li tvarja minn 0.5oz ~ 1oz, l-ebda disinn speċjali għal insulazzjoni ta 'vultaġġ għoli u ġarr ta' kurrent għoli, u rekwiżiti ta 'kompatibilità elettromanjetika jissodisfaw biss standards ċivili ġenerali.
Differenzi fl-istandards tas-sigurtà
PCB tal-vettura tal-enerġija ġdida: Għandu jgħaddi minn ċertifikazzjonijiet esklussivi tal-karozzi bħal ISO16750 u AEC-Q200, u l-proċess kollu tal-produzzjoni jsegwi s-sistema tal-ġestjoni tal-kwalità tal-karozzi IATF16949. Kull proċess jistabbilixxi rekord sħiħ ta 'traċċabilità u jgħaddi mijiet ta' sigħat ta 'ttestjar ta' affidabbiltà rigoruż.
PCB ordinarju: Jeħtieġ biss li jikkonforma ma 'ċertifikazzjonijiet ġenerali ċivili bħal CE u FCC, u l-produzzjoni ssegwi s-sistema ta' kwalità bażika ISO9001. M'hemm l-ebda rekwiżit obbligatorju ta 'traċċabilità matul il-proċess kollu, u l-oġġetti tal-ittestjar u l-istrettezza huma ferm aktar baxxi mill-istandards tal-grad tal-karozzi.
Differenzi fit-tul fl-affidabbiltà
PCB tal-vettura tal-enerġija ġdida: Il-ħajja tad-disinn taqbel mal-ħajja tas-servizz tal-vettura ta '8-15-il sena/100000 kilometru jew aktar. Iċ-ċirkwiti ewlenin jadottaw teknoloġija tal-wajers żejda, u l-ġonot tal-istann taċ-ċirkwit tal-enerġija huma soġġetti għal trattament ta 'tixjiħ f'temperatura għolja biex jipprevjenu fallimenti ta' punt wieħed milli jikkawżaw ħsara fis-sistema tal-vettura kollha.
PCB ordinarju: iddisinjat b'tul ta 'ħajja ta' 3-5 snin biss, li fih disinn ħieles mill-ħsarat u tolleranti għall-ħsarat, b'fokus fuq implimentazzjoni funzjonali bażika. L-użu fit-tul jista 'jirriżulta fi kwistjonijiet bħal distakkament tal-maskra tal-istann, ossidazzjoni tal-fojl tar-ram, u issaldjar virtwali tal-ġonta tal-istann.
Differenzi fil-proċessi tal-manifattura u l-ittestjar
PCB ta 'vettura ta' enerġija ġdida: jadotta struttura ta 'bord ta' densità għolja -bi 8 saffi jew aktar, u jgħaddi minn spezzjoni sħiħa ta '100% qabel ma titlaq mill-fabbrika, li jkopri ttestjar sħiħ bħal spezzjoni tar-raġġi X-, skanjar ultrasoniku, u ttestjar ta' insulazzjoni ta '-vultaġġ għoli, jelimina kompletament perikli ta' sigurtà bħal delamination u microcracks.
PCB ordinarju: magħmul prinċipalment minn 2 ~ 6 saffi ta 'bord bażiku fr4, bl-użu ta' mod ta 'spezzjoni ta' kampjunar konvenzjonali, l-oġġetti ta 'spezzjoni jkopru biss kontinwità bażika u spezzjoni tad-dehra, u jippermettu l-eżistenza ta' difetti estremament żgħar mhux fatali.
